2019届高考七类选择题之化学试验——装置图识别题

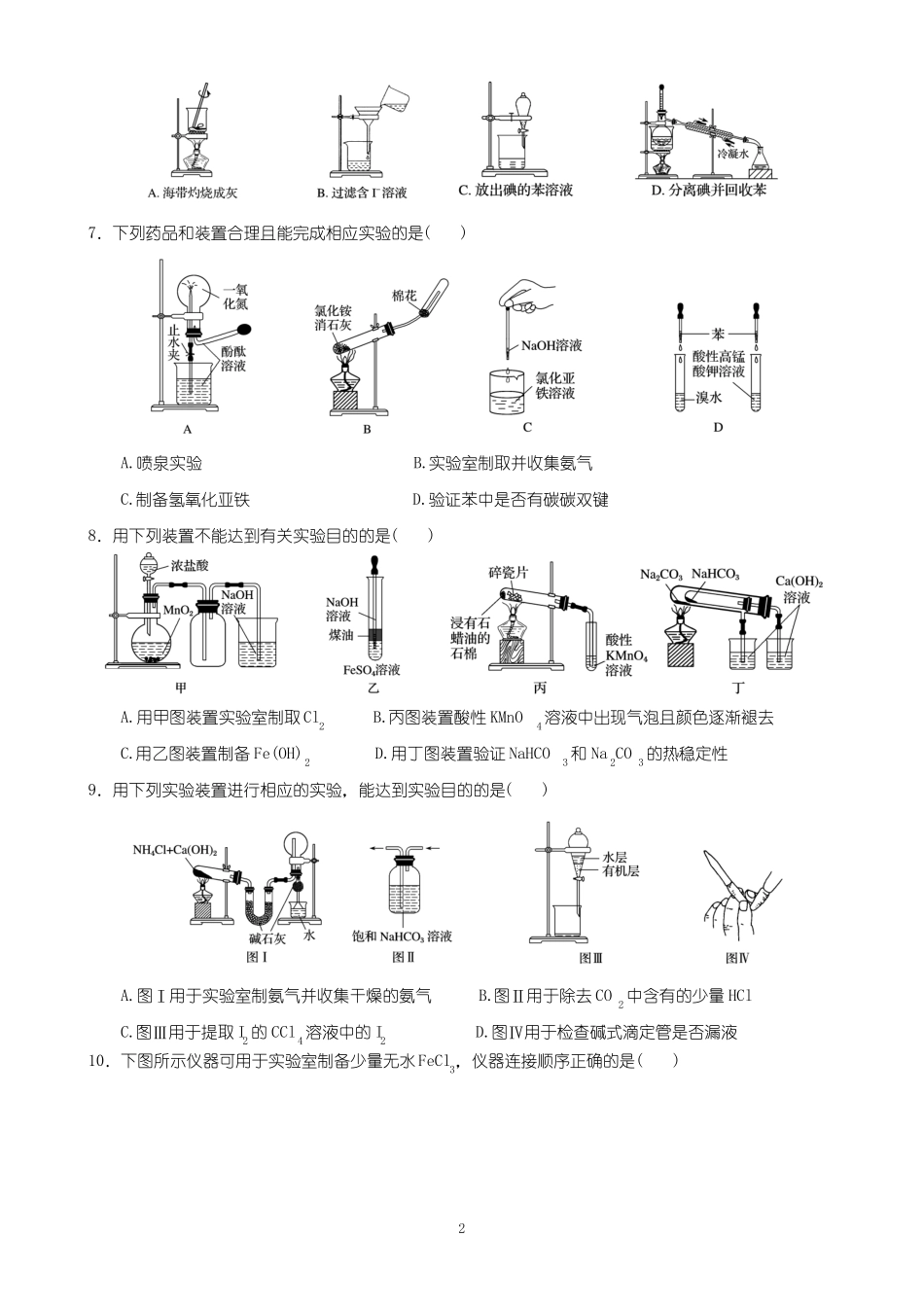

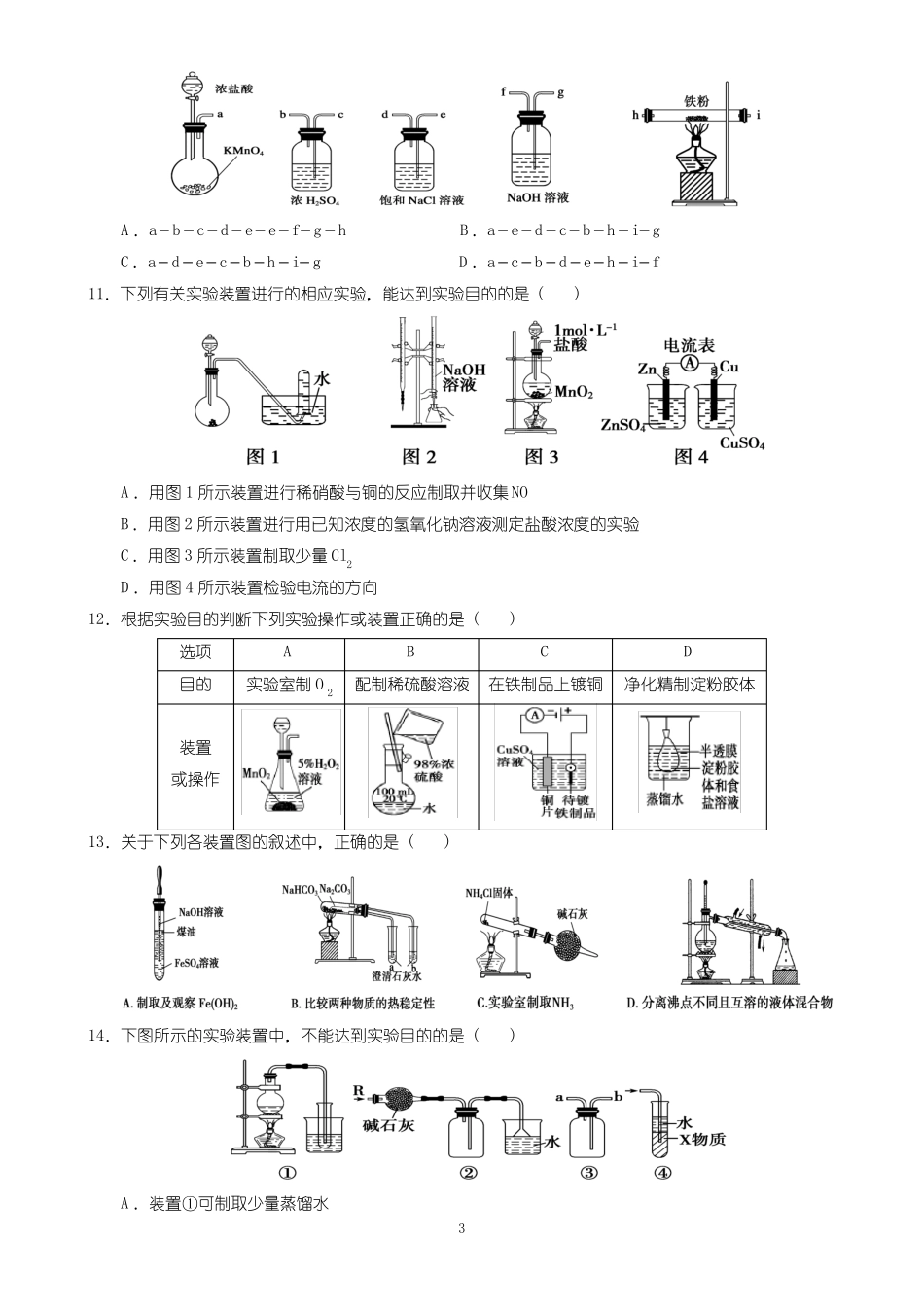

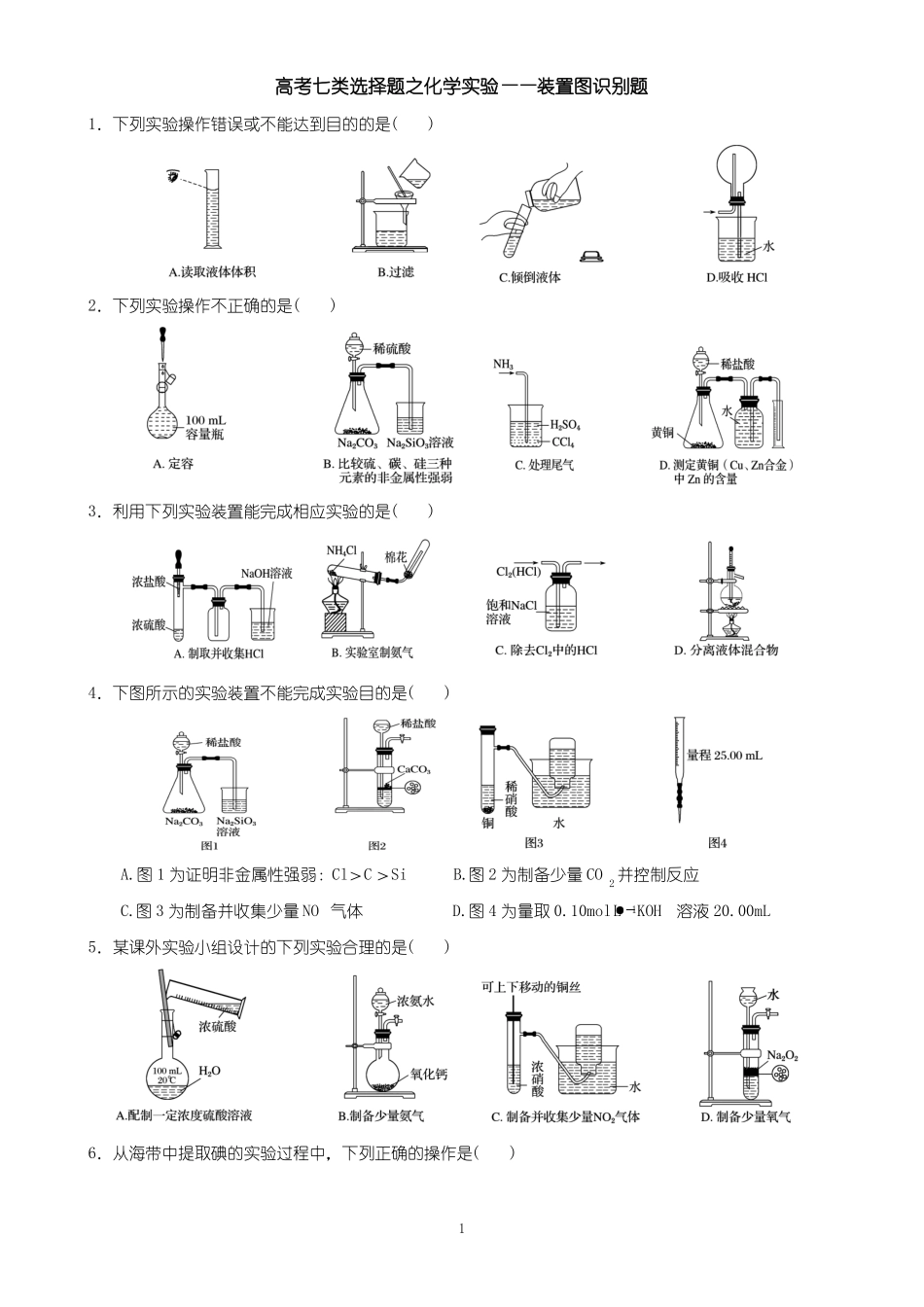

高考七类选择题之化学实验——装置图识别题1．下列实验操作错误或不能达到目的的是()2．下列实验操作不正确的是()3．利用下列实验装置能完成相应实验的是()4．下图所示的实验装置不能完成实验目的是()A.图 1 为证明非金属性强弱：Cl＞C ＞SiB.图 2 为制备少量 CO 2 并控制反应－C.图 3 为制备并收集少量 NO 气体D.图 4 为量取 0.10mol·L1KOH溶液 20.00mL5．某课外实验小组设计的下列实验合理的是()6．从海带中提取碘的实验过程中，下列正确的操作是()17．下列药品和装置合理且能完成相应实验的是()A.喷泉实验B.实验室制取并收集氨气C.制备氢氧化亚铁D.验证苯中是否有碳碳双键8．用下列装置不能达到有关实验目的的是()A.用甲图装置实验室制取 Cl2B.丙图装置酸性 KMnO4 溶液中出现气泡且颜色逐渐褪去C.用乙图装置制备 Fe(OH)2D.用丁图装置验证 NaHCO3 和 Na 2CO 3 的热稳定性9．用下列实验装置进行相应的实验，能达到实验目的的是()A.图Ⅰ用于实验室制氨气并收集干燥的氨气B.图Ⅱ用于除去 CO 2 中含有的少量 HClC.图Ⅲ用于提取 I2 的 CCl 4 溶液中的 I2D.图Ⅳ用于检查碱式滴定管是否漏液10．下图所示仪器可用于实验室制备少量无水FeCl3，仪器连接顺序正确的是()2A ．a－b－c－d－e－e－f－g－hB ．a－e－d－c－b－h－i－gC ．a－d－e－c－b－h－i－gD ．a－c－b－d－e－h－i－f11．下列有关实验装置进行的相应实验，能达到实验目的的是 ()A ．用图 1 所示装置进行稀硝酸与铜的反应制取并收集NOB ．用图 2 所示装置进行用已知浓度的氢氧化钠溶液测定盐酸浓度的实验C ．用图 3 所示装置制取少量 Cl2D ．用图 4 所示装置检验电流的方向12．根据实验目的判断下列实验操作或装置正确的是 ()选项目的A实验室制 O 2BCD净化精制淀粉胶体配制稀硫酸溶液在铁制品上镀铜装置或操作13．关于下列各装置图的叙述中，正确的是 ()14．下图所示的实验装置中，不能达到实验目的的是 ()A ．装置①可制取少量蒸馏水3B ．装置②可用于干燥、收集氨气，并吸收多余的氨气C ．装置③可用于排空气法收集 H 2、CO 2、Cl2、HCl、NO 等气体D ．装置④中 X 物质若为四氯化碳，则可用于吸收氨气或氯化氢15．下列有关实验或操作的叙述正确的是 ()A ．用图 1 所示的装置做喷泉实验时观察到产生白色喷泉B ．如图 2 所示的两套装置均可制备 NH 3(不考虑净化和收集)C ．称取 2.5 g CuSO4·5H 2O ...
