电缆直埋地敷设的施工工序

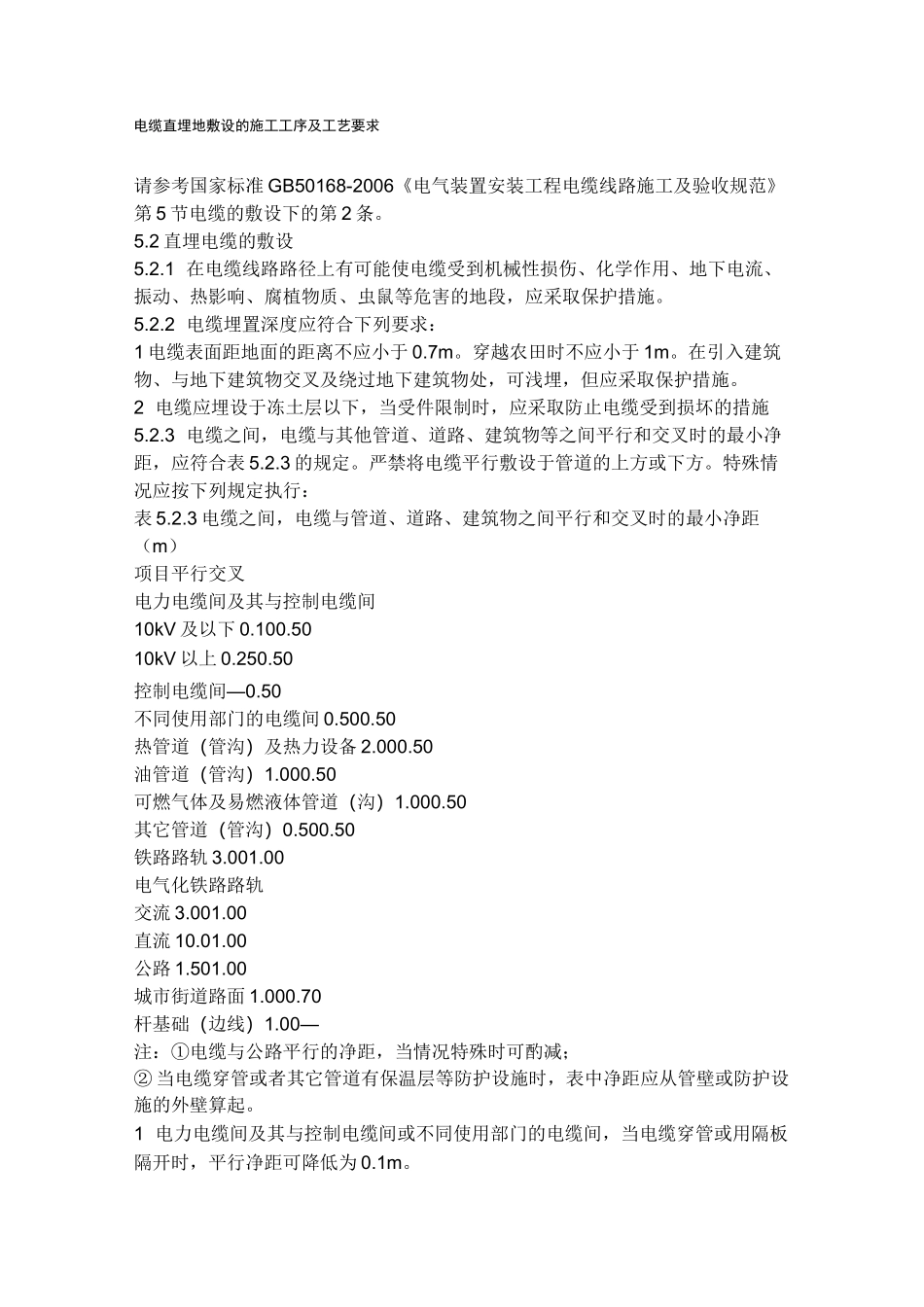

电缆直埋地敷设的施工工序及工艺要求请参考国家标准 GB50168-2006《电气装置安装工程电缆线路施工及验收规范》第 5 节电缆的敷设下的第 2 条。5.2 直埋电缆的敷设5.2.1 在电缆线路路径上有可能使电缆受到机械性损伤、化学作用、地下电流、振动、热影响、腐植物质、虫鼠等危害的地段，应采取保护措施。5.2.2 电缆埋置深度应符合下列要求：1 电缆表面距地面的距离不应小于 0.7m。穿越农田时不应小于 1m。在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施。2 电缆应埋设于冻土层以下，当受件限制时，应采取防止电缆受到损坏的措施5.2.3 电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合表 5.2.3 的规定。严禁将电缆平行敷设于管道的上方或下方。特殊情况应按下列规定执行：表 5.2.3 电缆之间，电缆与管道、道路、建筑物之间平行和交叉时的最小净距（m）项目平行交叉电力电缆间及其与控制电缆间10kV 及以下 0.100.5010kV 以上 0.250.50控制电缆间—0.50不同使用部门的电缆间 0.500.50热管道（管沟）及热力设备 2.000.50油管道（管沟）1.000.50可燃气体及易燃液体管道（沟）1.000.50其它管道（管沟）0.500.50铁路路轨 3.001.00电气化铁路路轨交流 3.001.00直流 10.01.00公路 1.501.00城市街道路面 1.000.70杆基础（边线）1.00—注：①电缆与公路平行的净距，当情况特殊时可酌减；② 当电缆穿管或者其它管道有保温层等防护设施时，表中净距应从管壁或防护设施的外壁算起。1 电力电缆间及其与控制电缆间或不同使用部门的电缆间，当电缆穿管或用隔板隔开时，平行净距可降低为 0.1m。转藏到我的图书馆2 电力电缆间、控制电缆间以及它们相互之间，不同使用部门的电缆间在交叉点前后 1m 范围内，当电缆穿入管中或用隔板隔开时，其交叉净距可降为 0.25m。3 电缆与热管道（沟）、油管道（沟）、可燃气体及易燃液体管道（沟）、热力设备或其他管道（沟）之间，虽净距能满足要求，但检修管路可能伤及电缆时，在交叉点前后 1m 范围内，尚应采取保护措施；当交叉净距不能满足要求时，应将电缆穿入管中，其净距可减为 0.25m。4 电缆与热管道（沟）及热力设备平行、交叉时，应采取隔热措施，使电缆周围土壤的温升不超过 10°C。5 当直流电缆与电气化铁路路轨平行、交叉其净距不能满足要求时，应采取防电化腐蚀措施。6 直埋电缆穿越城市街道、公路、铁路，或穿过...
