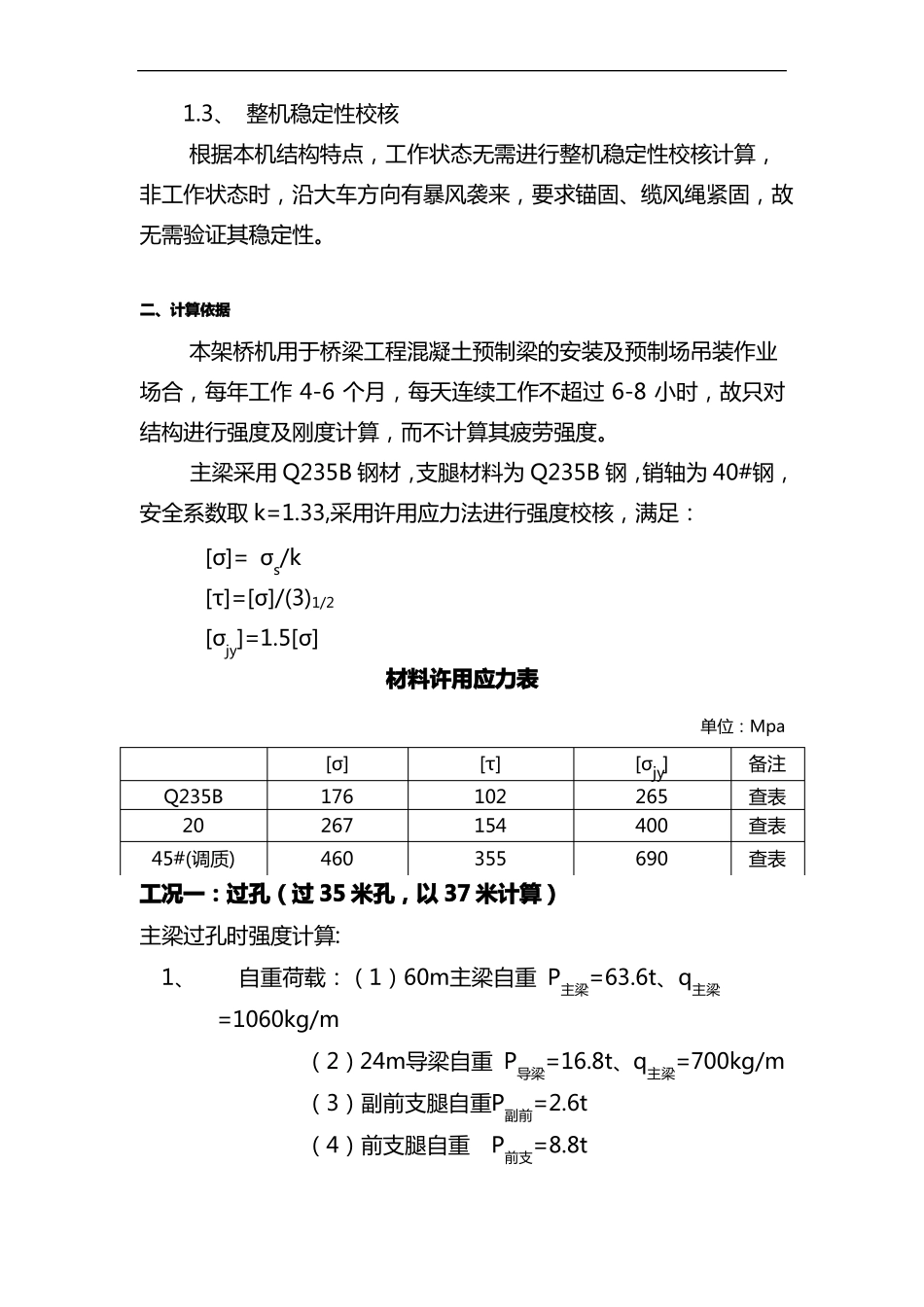

省先锋路桥设备JQ40/160 型架桥机计算书省先锋路桥设备二〇一一年九月二十四日JQ40/160 型架桥机计算书说明：JQ40/160 型架桥机是指：适应跨度 40 米，起升重量在80t+80t=160t 的架桥机一、总体计算1、主参数的确定JQ40/160 型架桥机是依据“JQ40/160 型架桥机设计任务书”而设计的用于混凝土梁预制场的吊装设备。主钩起吊能力为 80t+80t,用于预制梁的起吊作业。1.1、主要技术参数如下：主钩起吊能力： 80t+80t适 应 跨度： 40m小车提升速度：0.6m/min小车横移速度：2m/min小车纵移速度：3m/min大车横移速度：2m/min大车纵移速度：3m/min1.2、设计参考标准及资料[1] GB/T3811-2008《起重机设计规》[2] 《起重机设计手册》1.3、 整机稳定性校核根据本机结构特点，工作状态无需进行整机稳定性校核计算，非工作状态时，沿大车方向有暴风袭来，要求锚固、缆风绳紧固，故无需验证其稳定性。二、计算依据本架桥机用于桥梁工程混凝土预制梁的安装及预制场吊装作业场合，每年工作 4-6 个月，每天连续工作不超过 6-8 小时，故只对结构进行强度及刚度计算，而不计算其疲劳强度。主梁采用 Q235B 钢材，支腿材料为 Q235B 钢，销轴为 40#钢，安全系数取 k=1.33,采用许用应力法进行强度校核，满足：[σ]= σs/k[τ]=[σ]/(3)1/2[σjy]=1.5[σ]材料许用应力表单位：MpaQ235B2045#(调质)[σ]176267460[τ]102154355[σjy]265400690备注查表查表查表工况一：过孔（过 35 米孔，以 37 米计算）主梁过孔时强度计算:1、自重荷载：（1）60m主梁自重 P主梁=63.6t、q主梁=1060kg/m（2）24m导梁自重 P导梁=16.8t、q主梁=700kg/m（3）副前支腿自重P副前=2.6t（4）前支腿自重P前支=8.8t（5）中支腿自重P中支=7.6t（6）单后托自重P后托=1.2t（7）单后支自重P后支=0.8t（8）单天车自重P天车=9.8t（9）前支横移轨道P前横=5.6t、q前横=200kg/m（10）中支横移轨道P中横=8.4t、q中横=300kg/m2、主梁截面参数：（电脑计算）A= 37267mm2Ix= mm4W上= 37287595mm33、过35m孔时单主梁中支处的最大弯矩:Mmax=P副前/2×37m+ q主梁/2×13m×6.5m+ q导梁/2×24m×18.5m=2.6t/2×27m+1.06t/2×13m×6.5m+0.7t/2×24m×18.5m=35.1tm+44.785tm+155.4tm=235.285tm单主梁上下弦杆所承受的最大轴力:Nmax=Mmax/h=235.285tm /2.2m=107t上下弦杆的面积为:A上=18916mm2、A下=18352mm2上弦杆的工作应力：σmax= Nmax/A上=107t/18916mm2=57 MPa工作应力: σmax...
