AQ6109-2012坠落防护登杆脚扣

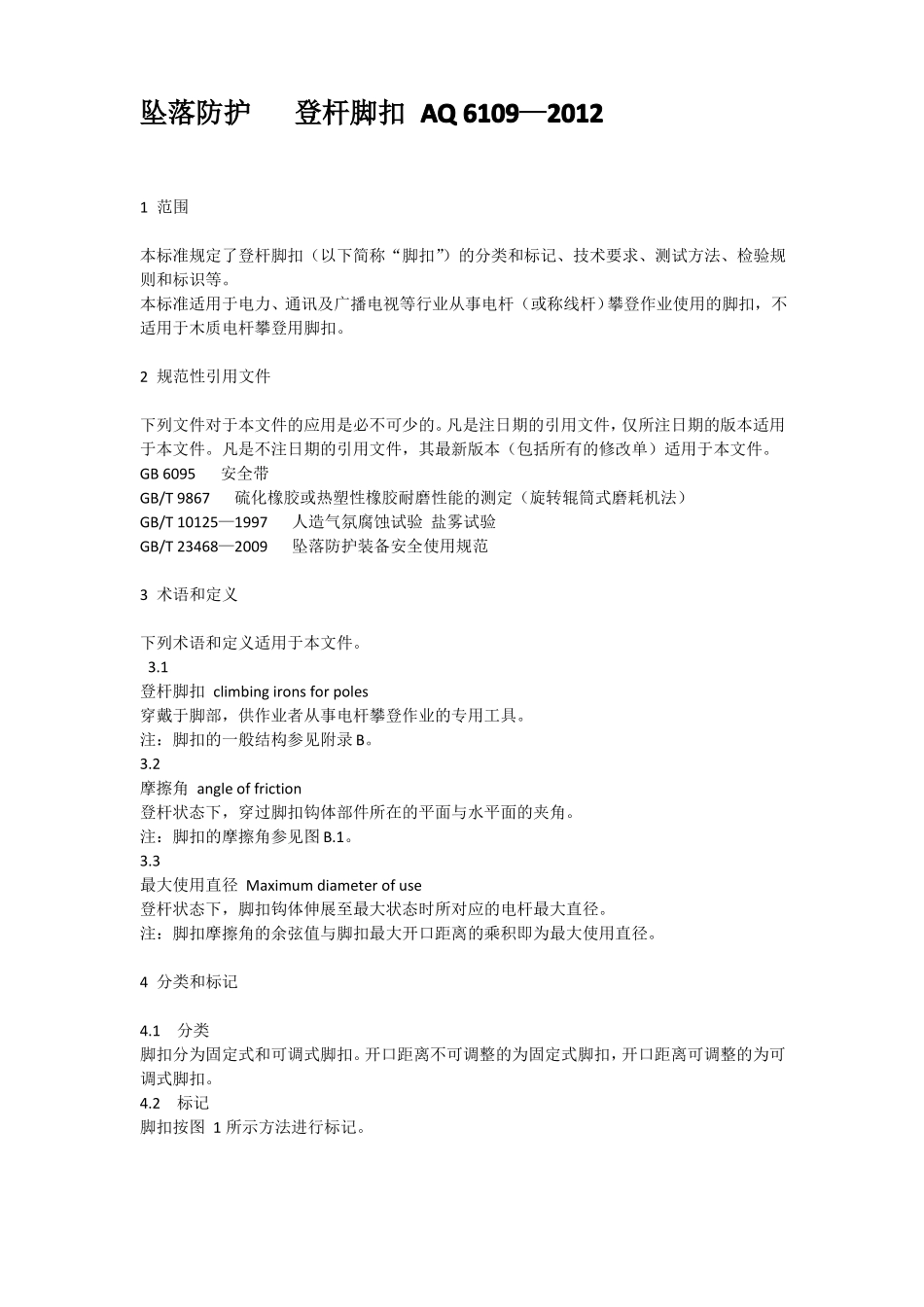

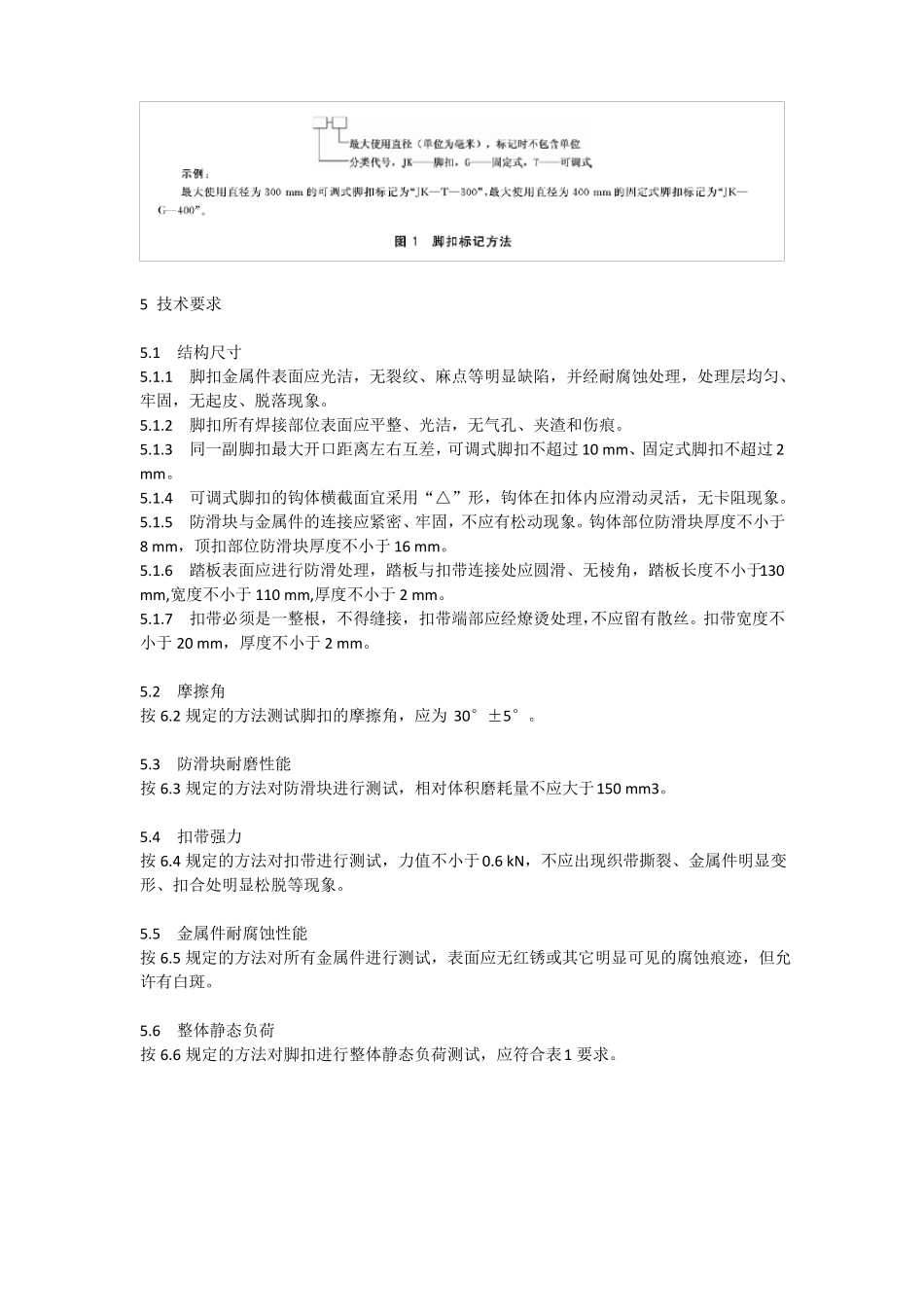

坠落防护登杆脚扣 AQ 6109—20121 范围本标准规定了登杆脚扣（以下简称“脚扣”）的分类和标记、技术要求、测试方法、检验规则和标识等。本标准适用于电力、通讯及广播电视等行业从事电杆（或称线杆）攀登作业使用的脚扣，不适用于木质电杆攀登用脚扣。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 6095安全带GB/T 9867硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊筒式磨耗机法）GB/T 10125—1997人造气氛腐蚀试验 盐雾试验GB/T 23468—2009坠落防护装备安全使用规范3 术语和定义下列术语和定义适用于本文件。3.1登杆脚扣 climbing irons for poles穿戴于脚部，供作业者从事电杆攀登作业的专用工具。注：脚扣的一般结构参见附录 B。3.2摩擦角 angle of friction登杆状态下，穿过脚扣钩体部件所在的平面与水平面的夹角。注：脚扣的摩擦角参见图 B.1。3.3最大使用直径 Maximum diameter of use登杆状态下，脚扣钩体伸展至最大状态时所对应的电杆最大直径。注：脚扣摩擦角的余弦值与脚扣最大开口距离的乘积即为最大使用直径。4 分类和标记4.1分类脚扣分为固定式和可调式脚扣。开口距离不可调整的为固定式脚扣，开口距离可调整的为可调式脚扣。4.2标记脚扣按图 1 所示方法进行标记。5 技术要求5.1结构尺寸5.1.1脚扣金属件表面应光洁，无裂纹、麻点等明显缺陷，并经耐腐蚀处理，处理层均匀、牢固，无起皮、脱落现象。5.1.2脚扣所有焊接部位表面应平整、光洁，无气孔、夹渣和伤痕。5.1.3同一副脚扣最大开口距离左右互差，可调式脚扣不超过 10 mm、固定式脚扣不超过 2mm。5.1.4可调式脚扣的钩体横截面宜采用“△”形，钩体在扣体内应滑动灵活，无卡阻现象。5.1.5防滑块与金属件的连接应紧密、牢固，不应有松动现象。钩体部位防滑块厚度不小于8 mm，顶扣部位防滑块厚度不小于 16 mm。5.1.6踏板表面应进行防滑处理，踏板与扣带连接处应圆滑、无棱角，踏板长度不小于130mm,宽度不小于 110 mm,厚度不小于 2 mm。5.1.7扣带必须是一整根，不得缝接，扣带端部应经燎烫处理，不应留有散丝。扣带宽度不小于 20 mm，厚度不小于 2 mm。5.2摩擦角按 6.2 规定的方法测试脚扣的摩擦角，应为 30°±5°。5.3防滑块耐磨性能按 6.3 规定的方法对防滑块进行测试，相对体积磨耗量不...
