CNC加工中心编程加工步骤精解指导

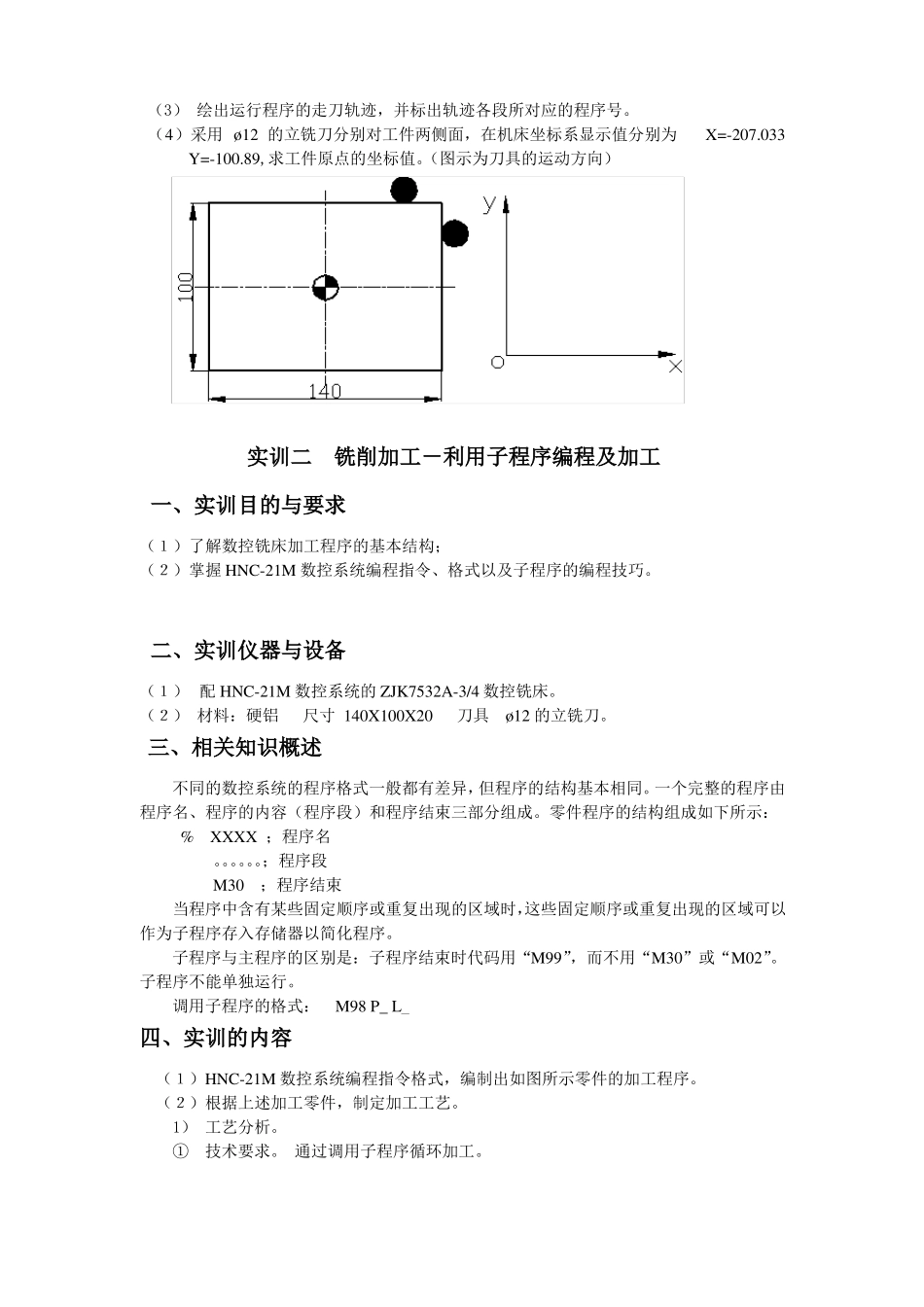

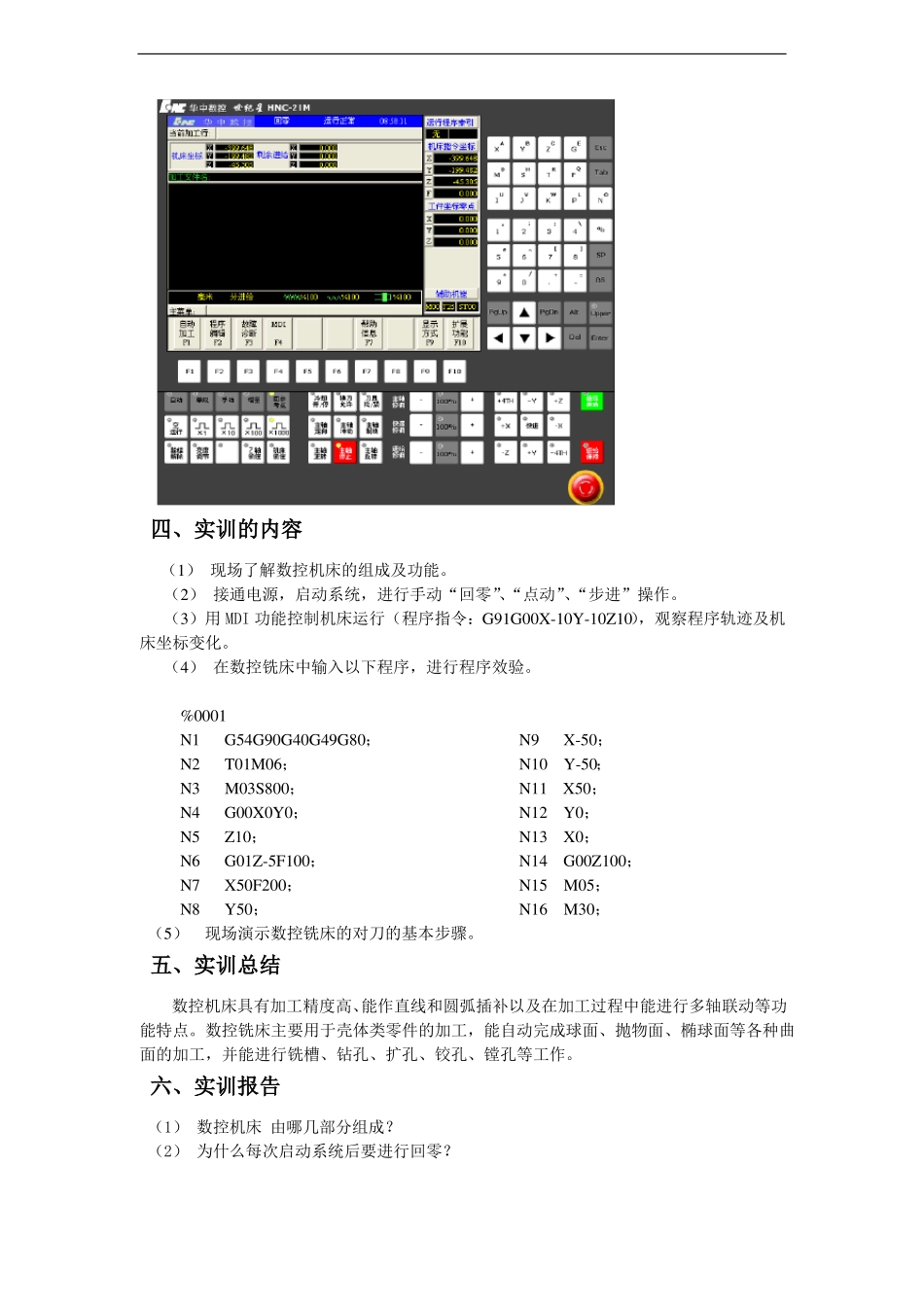

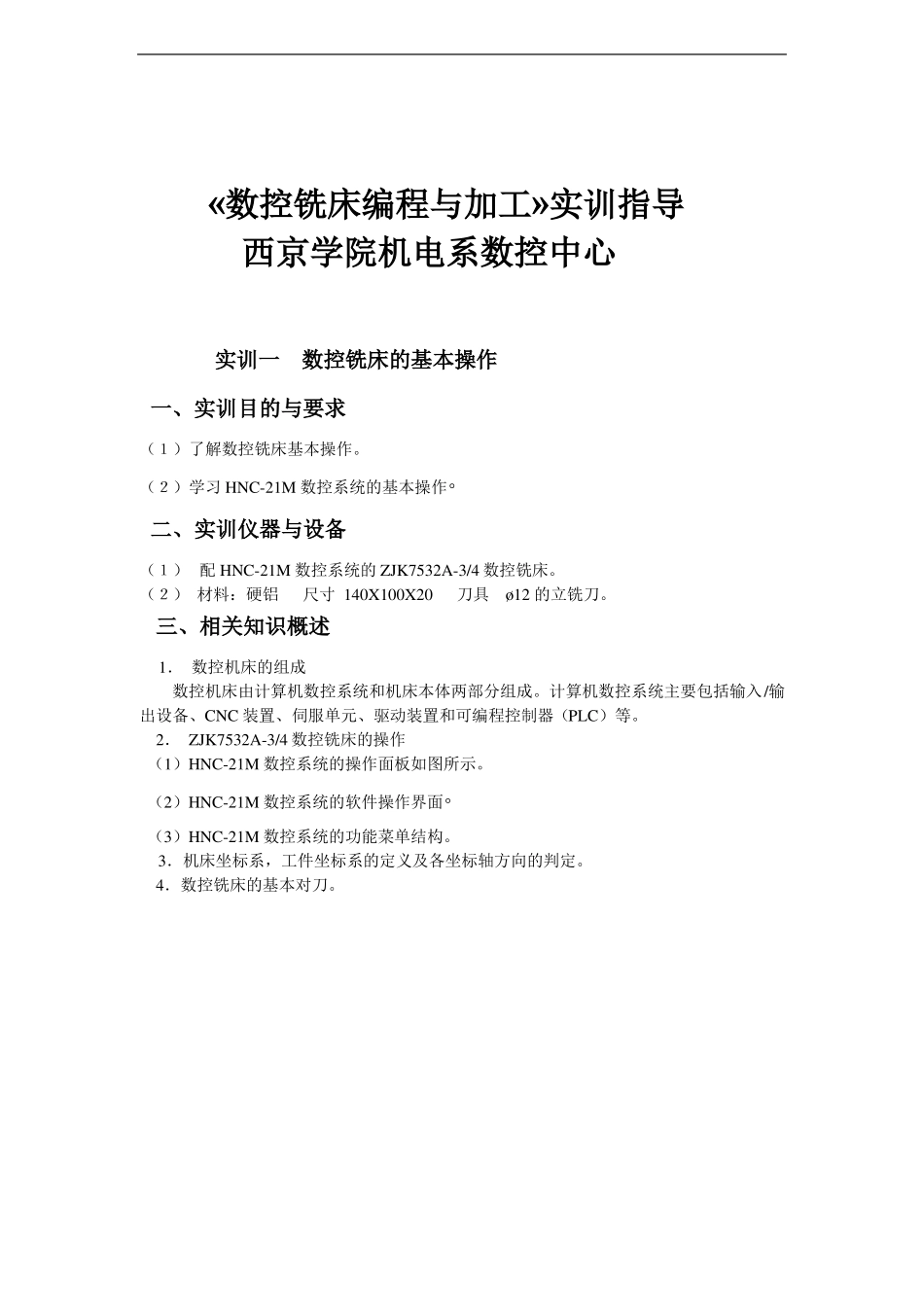

«数控铣床编程与加工»实训指导西京学院机电系数控中心实训一数控铣床的基本操作一、实训目的与要求（１）了解数控铣床基本操作。（２）学习 HNC-21M 数控系统的基本操作。二、实训仪器与设备（１） 配 HNC-21M 数控系统的 ZJK7532A-3/4 数控铣床。（２） 材料：硬铝尺寸 140X100X20刀具ø12 的立铣刀。三、相关知识概述1． 数控机床的组成数控机床由计算机数控系统和机床本体两部分组成。计算机数控系统主要包括输入/输出设备、CNC 装置、伺服单元、驱动装置和可编程控制器（PLC）等。2． ZJK7532A-3/4 数控铣床的操作（1）HNC-21M 数控系统的操作面板如图所示。（2）HNC-21M 数控系统的软件操作界面。（3）HNC-21M 数控系统的功能菜单结构。3．机床坐标系，工件坐标系的定义及各坐标轴方向的判定。4．数控铣床的基本对刀。四、实训的内容（1） 现场了解数控机床的组成及功能。（2） 接通电源，启动系统，进行手动“回零”、“点动”、“步进”操作。（3）用 MDI 功能控制机床运行（程序指令：G91G00X-10Y-10Z10），观察程序轨迹及机床坐标变化。（4） 在数控铣床中输入以下程序，进行程序效验。%0001N1G54G90G40G49G80；N9X-50；N2T01M06；N10Y-50；N3M03S800；N11X50；N4G00X0Y0；N12Y0；N5Z10；N13X0；N6G01Z-5F100；N14G00Z100；N7X50F200；N15M05；N8Y50；N16M30；（5）现场演示数控铣床的对刀的基本步骤。五、实训总结数控机床具有加工精度高、能作直线和圆弧插补以及在加工过程中能进行多轴联动等功能特点。数控铣床主要用于壳体类零件的加工，能自动完成球面、抛物面、椭球面等各种曲面的加工，并能进行铣槽、钻孔、扩孔、铰孔、镗孔等工作。六、实训报告（1） 数控机床 由哪几部分组成？（2） 为什么每次启动系统后要进行回零？（3） 绘出运行程序的走刀轨迹，并标出轨迹各段所对应的程序号。（4）采用 ø12 的立铣刀分别对工件两侧面，在机床坐标系显示值分别为X=-207.033Y=-100.89,求工件原点的坐标值。（图示为刀具的运动方向）实训二铣削加工－利用子程序编程及加工一、实训目的与要求（１）了解数控铣床加工程序的基本结构；（２）掌握 HNC-21M 数控系统编程指令、格式以及子程序的编程技巧。二、实训仪器与设备（１） 配 HNC-21M 数控系统的 ZJK7532A-3/4 数控铣床。（２） 材料：硬铝尺寸 140X100X20刀具ø12 的立铣刀。三、相关知识概述不同的数控系统的程序格式一般都有差异，但程序的...
