Compactlogix的基本试验,Studio5000软件的使用方法

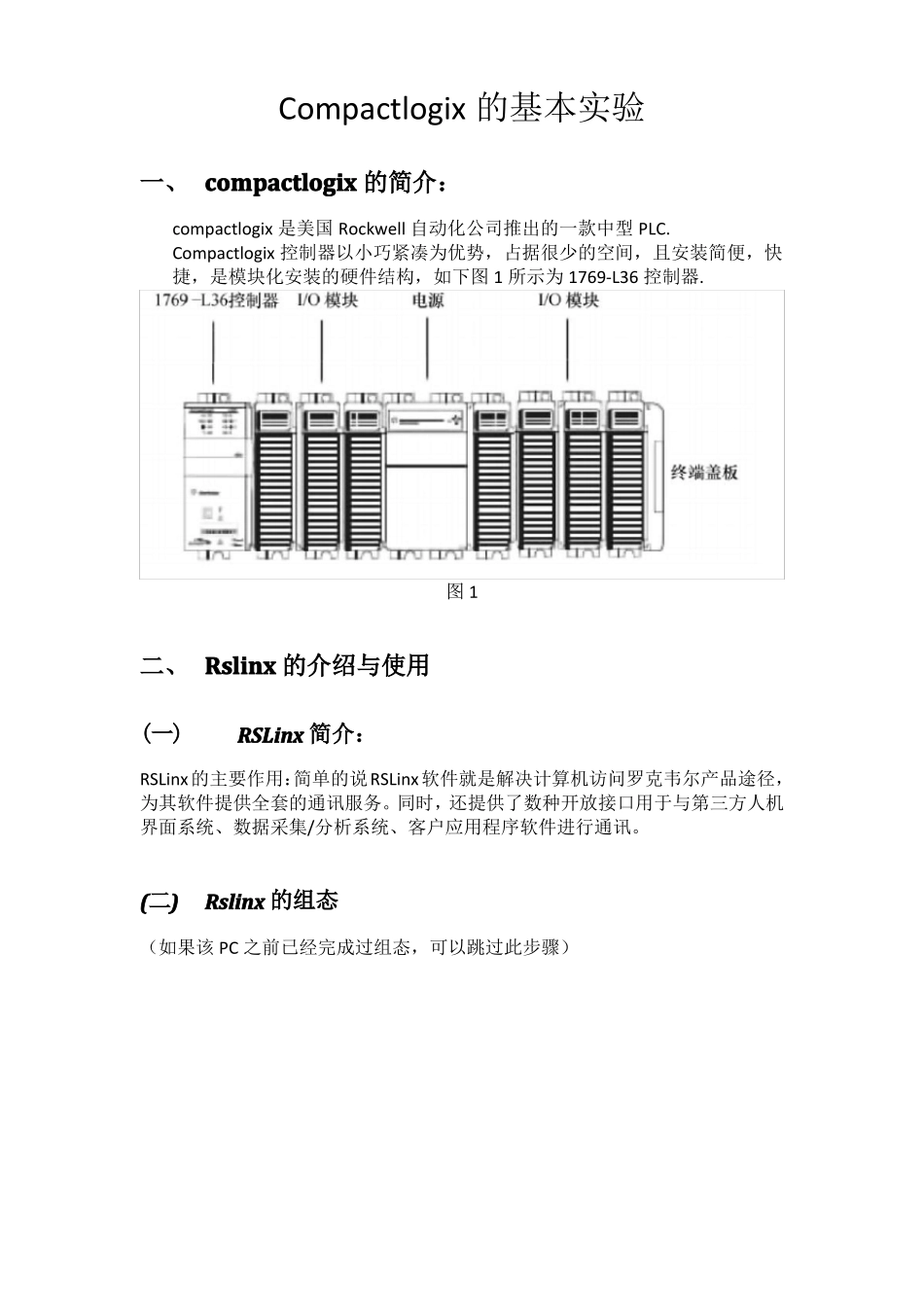

Compactlogix的基本试验,Studio5000软件的使用方法_第1页
1/19

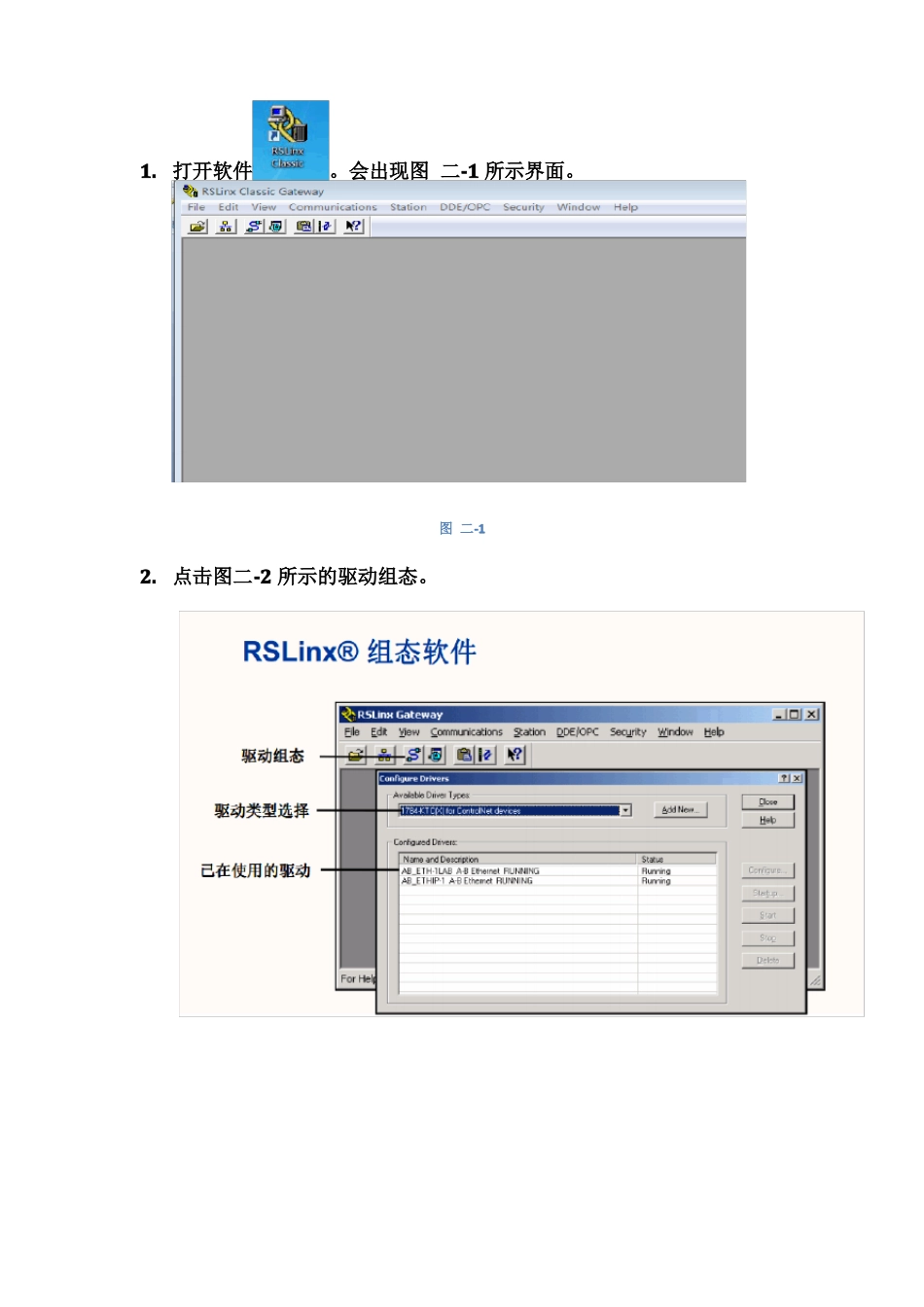

Compactlogix的基本试验,Studio5000软件的使用方法_第2页
2/19

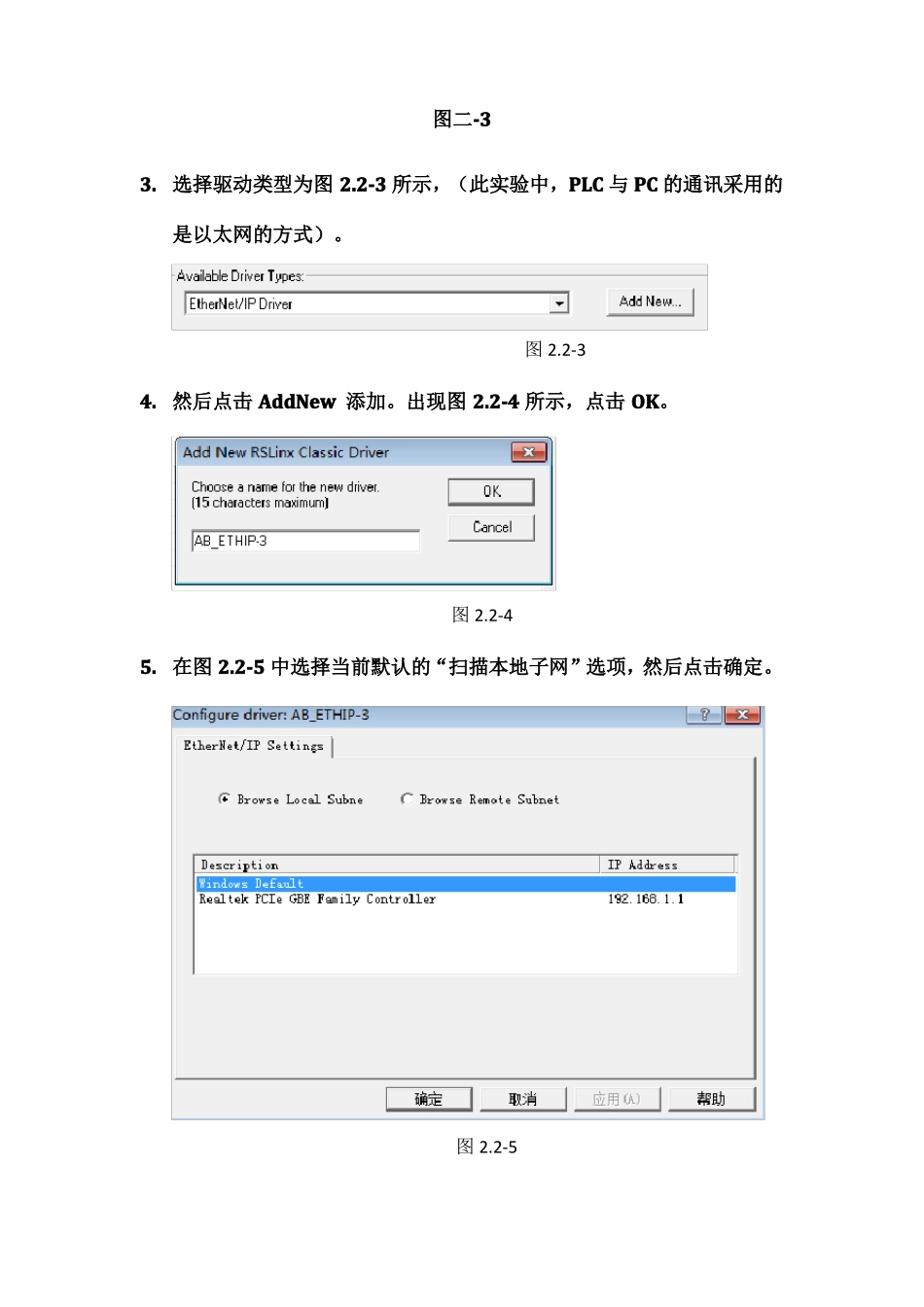

Compactlogix的基本试验,Studio5000软件的使用方法_第3页
3/19
Compactlogix 的基本实验一、 compactlogix 的简介:compactlogix 是美国 Rockwell 自动化公司推出的一款中型 PLC.Compactlogix 控制器以小巧紧凑为优势,占据很少的空间,且安装简便,快捷,是模块化安装的硬件结构,如下图 1 所示为 1769-L36 控制器.图 1二、 Rslinx 的介绍与使用(一)RSLinx 简介:RSLinx的主要作用:简单的说RSLinx软件就是解决计算机访问罗克韦尔产品途径,为其软件提供全套的通讯服务。同时,还提供了数种开放接口用于与第三方人机界面系统、数据采集/分析系统、客户应用程序软件进行通讯。(二)Rslinx 的组态(如果该 PC 之前已经完成过组态,可以跳过此步骤)1. 打开软件。会出现图 二-1 所示界面。图 二-12. 点击图二-2 所示的驱动组态。图二-33. 选择驱动类型为图 2.2-3 所示,(此实验中,PLC 与 PC 的通讯采用的是以太网的方式)。图 2.2-34. 然后点击 AddNew 添加。出现图 2.2-4 所示,点击 OK。图 2.2-45. 在图 2.2-5 中选择当前默认的“扫描本地子网”选项,然后点击确定。图 2.2-56. 以上步骤我们已经完成了 RSLINx 的组态,我们可以在 RSwho 中查看连接情况,单击左上角RSwho,出现图 2.2-6 所示图画。(在ETHIP-3 中展开我们可以看到与本地子网相连接的设备)图 2.2-6三、 编程软件 studio5000 的使用(一)打开 studio5000 软件在安装有 studio5000 软件的计算机上,用鼠标依次点击“开始\所有程序\Rockwell Software\Studio5000”或者双击桌面上 Studio5000 的图标打开。Studio5000 的主界面如图 3.1 所示。图 3.1(二)创建一个新的控制器文件创建一个新的控制器文件的具体步骤如下:7. 在 Create 菜单下选择 NewProject 。如图 3.2-1。图 3. 2-18. 选择控制器型号。本次试验使用的是 CompactLogix 5370 Controller下的 1769-L36ERM 系列。9. “name”栏,键入字母和数字组合作为名字,如“test”保存路径栏选择一个方便查找的文件夹,我们选择 D:\Documents\Studio5000\Projects。然后点击“Next”。10. 弹出如图 3.2-4 所示窗口。点击“finish”。图 3.2-411. 弹出如图 3.2-5 所示窗口,窗口为 Studio5000 的主编程界面。图 3.2-5(三)I/O 组态:12. 组态数字量输入模块,如图 3.3-1 所示模块。图 3.3- 113. 在 I/OConfiguration 项目下找到 1769Bus(1769 的控制器机架),右键 1769Bus ,选择...
