GY17管道穿跨越施工工艺

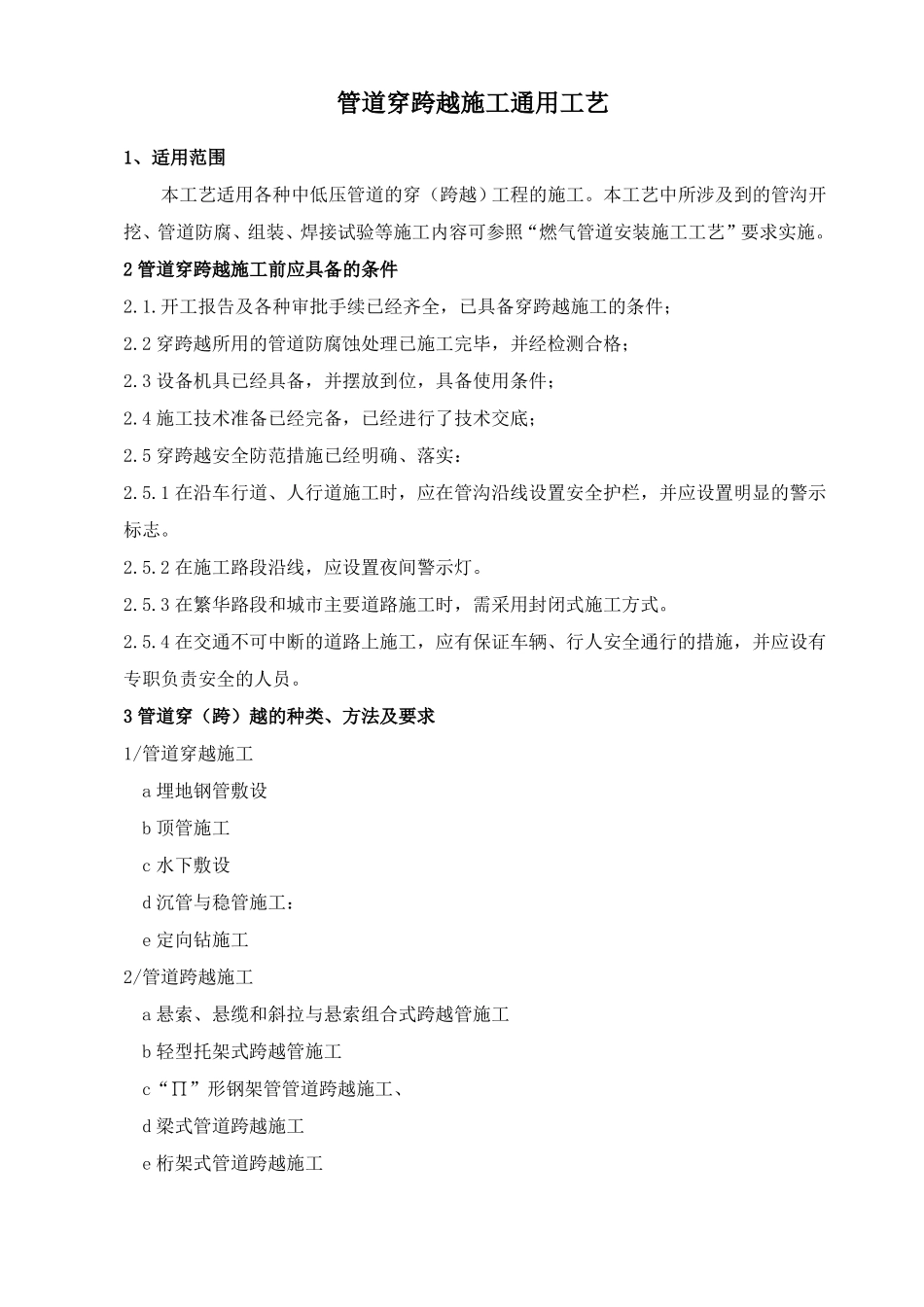

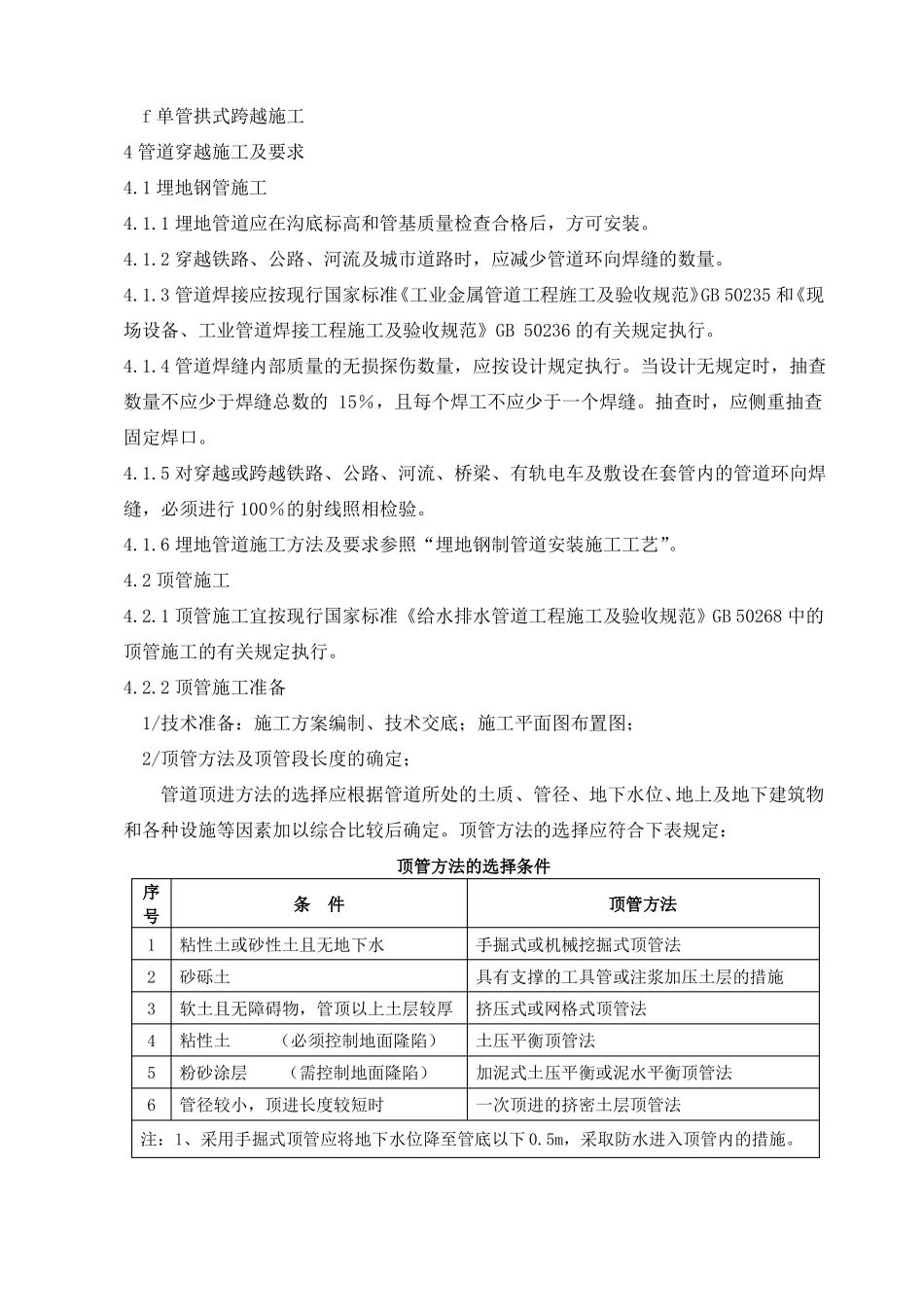

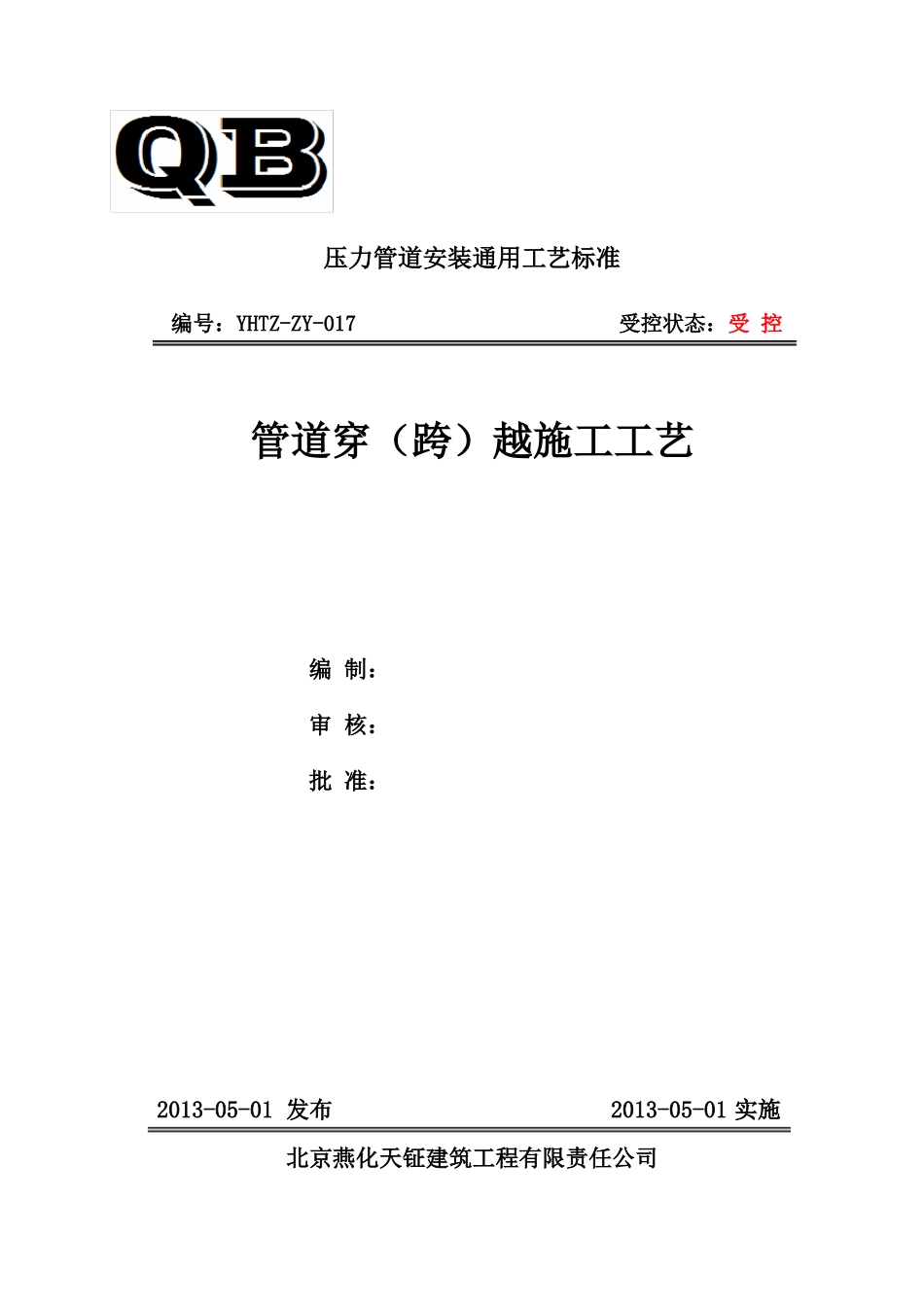

压力管道安装通用工艺标准编号：YHTZ-ZY-017受控状态：受 控管道穿（跨）越施工工艺编 制：审 核：批 准：2013-05-01 发布 2013-05-01 实施北京燕化天钲建筑工程有限责任公司管道穿跨越施工通用工艺1、适用范围本工艺适用各种中低压管道的穿（跨越）工程的施工。本工艺中所涉及到的管沟开挖、管道防腐、组装、焊接试验等施工内容可参照“燃气管道安装施工工艺”要求实施。2 管道穿跨越施工前应具备的条件2.1.开工报告及各种审批手续已经齐全，已具备穿跨越施工的条件；2.2 穿跨越所用的管道防腐蚀处理已施工完毕，并经检测合格；2.3 设备机具已经具备，并摆放到位，具备使用条件；2.4 施工技术准备已经完备，已经进行了技术交底；2.5 穿跨越安全防范措施已经明确、落实：2.5.1 在沿车行道、人行道施工时，应在管沟沿线设置安全护栏，并应设置明显的警示标志。2.5.2 在施工路段沿线，应设置夜间警示灯。2.5.3 在繁华路段和城市主要道路施工时，需采用封闭式施工方式。2.5.4 在交通不可中断的道路上施工，应有保证车辆、行人安全通行的措施，并应设有专职负责安全的人员。3 管道穿（跨）越的种类、方法及要求1/管道穿越施工a 埋地钢管敷设b 顶管施工c 水下敷设d 沉管与稳管施工：e 定向钻施工2/管道跨越施工a 悬索、悬缆和斜拉与悬索组合式跨越管施工b 轻型托架式跨越管施工c“∏”形钢架管管道跨越施工、d 梁式管道跨越施工e 桁架式管道跨越施工f 单管拱式跨越施工4 管道穿越施工及要求4.1 埋地钢管施工4.1.1 埋地管道应在沟底标高和管基质量检查合格后，方可安装。4.1.2 穿越铁路、公路、河流及城市道路时，应减少管道环向焊缝的数量。4.1.3 管道焊接应按现行国家标准《工业金属管道工程旌工及验收规范》GB 50235 和《现场设备、工业管道焊接工程施工及验收规范》GB 50236 的有关规定执行。4.1.4 管道焊缝内部质量的无损探伤数量，应按设计规定执行。当设计无规定时，抽查数量不应少于焊缝总数的 15％，且每个焊工不应少于一个焊缝。抽查时，应侧重抽查固定焊口。4.1.5 对穿越或跨越铁路、公路、河流、桥梁、有轨电车及敷设在套管内的管道环向焊缝，必须进行 100％的射线照相检验。4.1.6 埋地管道施工方法及要求参照“埋地钢制管道安装施工工艺”。4.2 顶管施工4.2.1 顶管施工宜按现行国家标准《给水排水管道工程施工及验收规范》GB 50268 中的顶管施工的有关规定执行。4.2.2 顶管施工准备1/技术准...
