MATLAB图形显示和GUI设计

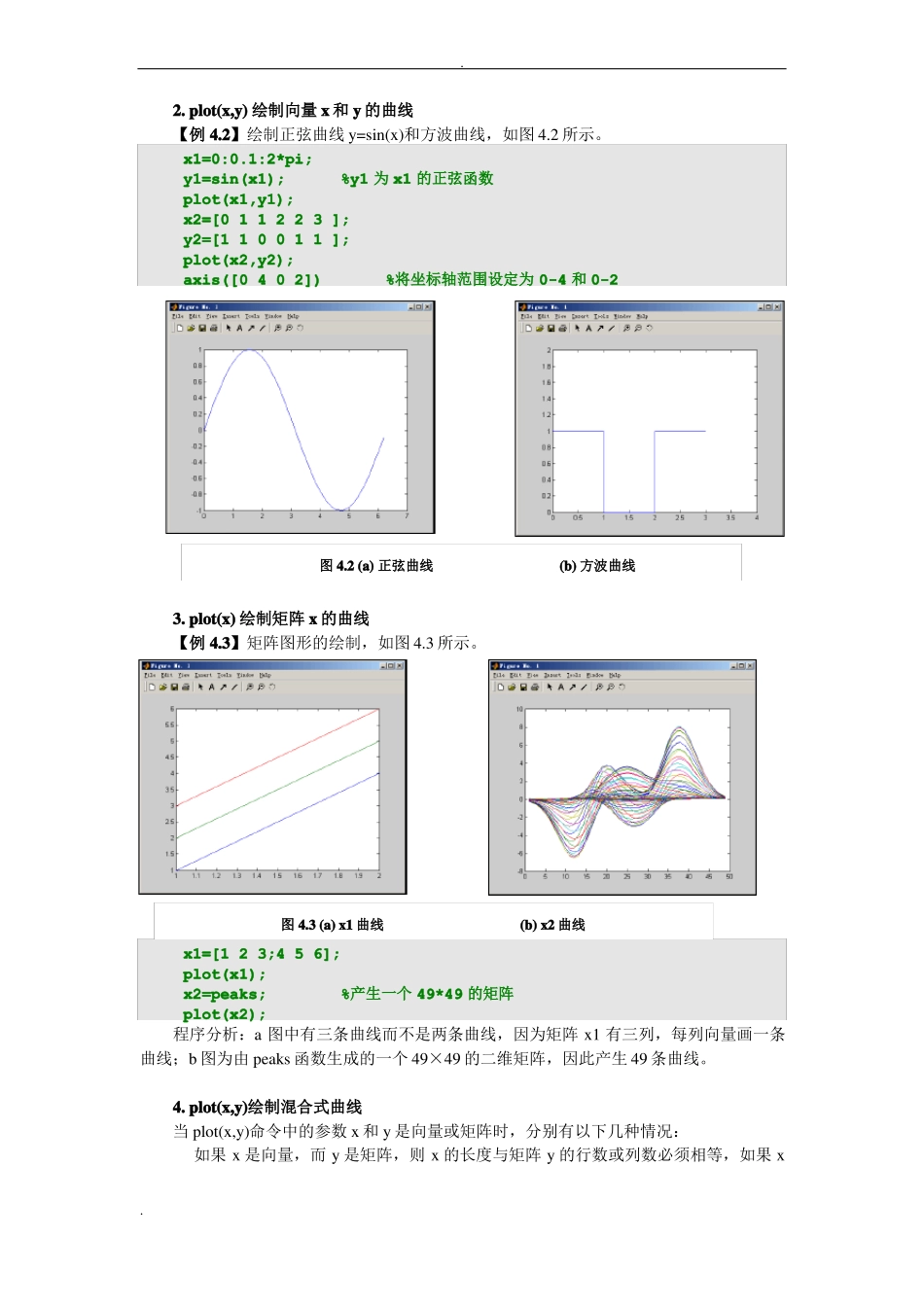

.第 4 章 MATLAB 计算的可视化和 GUI 设计MATLAB 具有非常强大的二维和三维绘图功能，尤其擅长于各种科学运算结果的可视化。4.1 二维曲线的绘制4.1.1 基本绘图命令 plot1. plot(x) 绘制 x 向量曲线plot 命令是 MATLAB 中最简单而且使用最广泛的一个绘图命令，用来绘制二维曲线。语法： plot(x)%绘制以 x 为纵坐标的二维曲线 plot(x,y)%绘制以 x 为横坐标 y 为纵坐标的二维曲线说明：x 和 y 可以是向量或矩阵。【例 4.1】用 plot(x)命令画直线，如图 4.1 所示。图 4.1 (a) x1 曲线 (b) x2 曲线 x1=[1 2 3]x1 = 1 2 3 plot(x1) x2=[0 1 0]x2 = 0 1 0 plot(x2)..2. plot(x,y) 绘制向量 x 和 y 的曲线【例 4.2】绘制正弦曲线 y=sin(x)和方波曲线，如图 4.2 所示。 x1=0:0.1:2*pi; y1=sin(x1);%y1 为 x1 的正弦函数 plot(x1,y1); x2=[0 1 1 2 2 3 ]; y2=[1 1 0 0 1 1 ]; plot(x2,y2); axis([0 4 0 2])%将坐标轴范围设定为 0-4 和 0-2图 4.2 (a) 正弦曲线 (b) 方波曲线3. plot(x) 绘制矩阵 x 的曲线【例 4.3】矩阵图形的绘制，如图 4.3 所示。图 4.3 (a) x1 曲线 (b) x2 曲线 x1=[1 2 3;4 5 6]; plot(x1); x2=peaks;%产生一个 49*49 的矩阵 plot(x2);程序分析：a 图中有三条曲线而不是两条曲线，因为矩阵 x1 有三列，每列向量画一条曲线；b 图为由 peaks 函数生成的一个 49×49 的二维矩阵，因此产生 49 条曲线。4. plot(x,y)绘制混合式曲线当 plot(x,y)命令中的参数 x 和 y 是向量或矩阵时，分别有以下几种情况：如果 x 是向量，而 y 是矩阵，则 x 的长度与矩阵 y 的行数或列数必须相等，如果 x..的长度与 y 的行数相等，则向量 x 与矩阵 y 的每列向量对应画一条曲线；如果 x 的长度与 y的列数相等，向量 x 与 y 的每行向量画一条曲线，如果 y 是方阵，则 x 和 y 的行数和列数都相等，将向量 x 与矩阵 y 的每列向量画一条曲线；▪如果 x 是矩阵，而 y 是向量，则 y 的长度必须等于 x 的行数或列数，绘制的方法与前一种相似；▪如果 x 和 y 都是矩阵，则大小必须相同，矩阵 x 的每列和 y 的每列画一条曲线。【例 4.4】混合式图形的绘制，如图 4.4 所示。 x1=[1 2 3]; y1=[1 2 3;4 5 6]y1 = 1 2 3 4 5 6 plot(x1,y1)%每行一条曲线 y2=...
