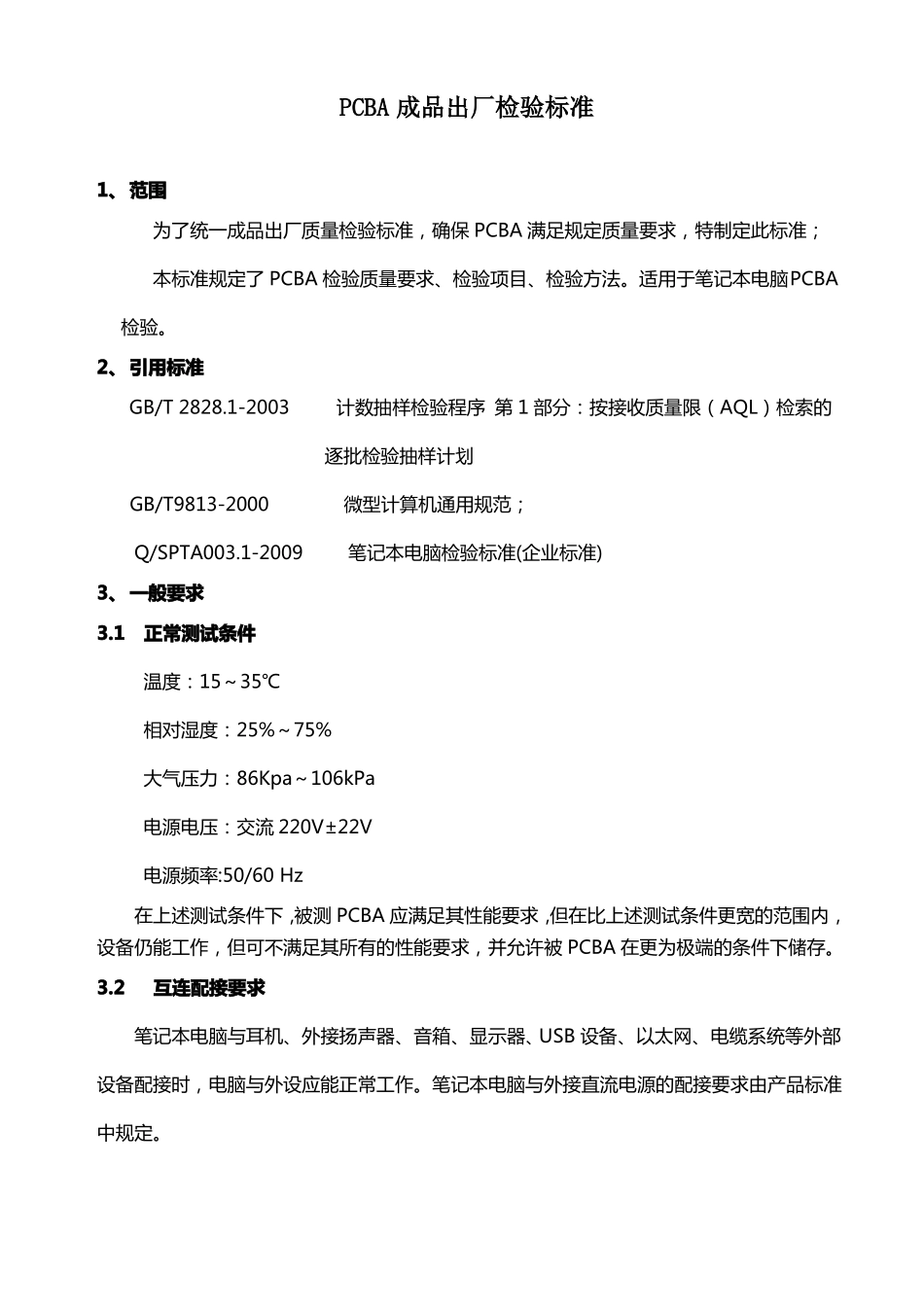

PCBA成品出厂检验标准

PCBA 成品出厂检验标准1、范围为了统一成品出厂质量检验标准，确保 PCBA 满足规定质量要求，特制定此标准；本标准规定了 PCBA 检验质量要求、检验项目、检验方法。适用于笔记本电脑PCBA检验。2、引用标准GB/T 2828.1-2003计数抽样检验程序 第 1 部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T9813-2000微型计算机通用规范；Q/SPTA003.1-2009笔记本电脑检验标准(企业标准)3、一般要求3.1正常测试条件温度：15～35℃相对湿度：25%～75%大气压力：86Kpa～106kPa电源电压：交流 220V±22V电源频率:50/60 Hz在上述测试条件下，被测 PCBA 应满足其性能要求，但在比上述测试条件更宽的范围内，设备仍能工作，但可不满足其所有的性能要求，并允许被 PCBA 在更为极端的条件下储存。3.2互连配接要求笔记本电脑与耳机、外接扬声器、音箱、显示器、USB 设备、以太网、电缆系统等外部设备配接时，电脑与外设应能正常工作。笔记本电脑与外接直流电源的配接要求由产品标准中规定。4、PCBA 检验的分类检验包括：全数检验和抽样检验5、PCBA 的全数检验5.1. 检验方式：全数检验采取在线检验方式，在 PCBA 生产的各主要环节设置 QC，对 PCBA进行全数检验。5.2. 检验项目及检验方法5.3.1. 外观和结构检验按《PCBA 外观检验判据表》要求进行，凡有任何一项不符合要求，无论判据为 Z、A或 B 均按照不合格品处理。5.3.2. 功能和性能检验使用公司专门检测软件（T1 部分）进行，要求对软件中T1 部分的所有项目按工艺要求从头至尾全部运行一遍，任意一项不能 PASS 即判为不合格品，并记录好流程卡及质量报表，将 PCBA 放致修理位维修。具体检验方法按照《产品测试软件说明》进行，软件及说明由工程部提供。5.3. 质量记录及处理凡在线检验中发现不合格 PCBA，均要在流程卡写明故障并将不合格 PCBA 隔离，经修复后重新提交检验。每天做好质量原始记录，并由质量管理部门收集、整理、存档，对重大质量问题要及时将信息反馈给主管领导。6、PCBA 的抽样检验6.1. 抽样检验的质量要求和检验方法6.1.1.包装和附件检验6.1.1.1.产品名称、型号正确、清晰可辨6.1.1.2.生产日期：年、月、日正确、清晰可辨；6.1.1.3.采用技术标准号：企业标准；6.1.1.4.包装箱最大外型尺寸：L×B×H，cm；6.1.1.5.纸箱文字、图案清晰、准确与实际产品特性相符；6.1.1.6.箱体内外无脏污、涂写等影响公司产品形象等缺陷。6.1.1.7.所使用泡沫或卡板尺寸正确...
