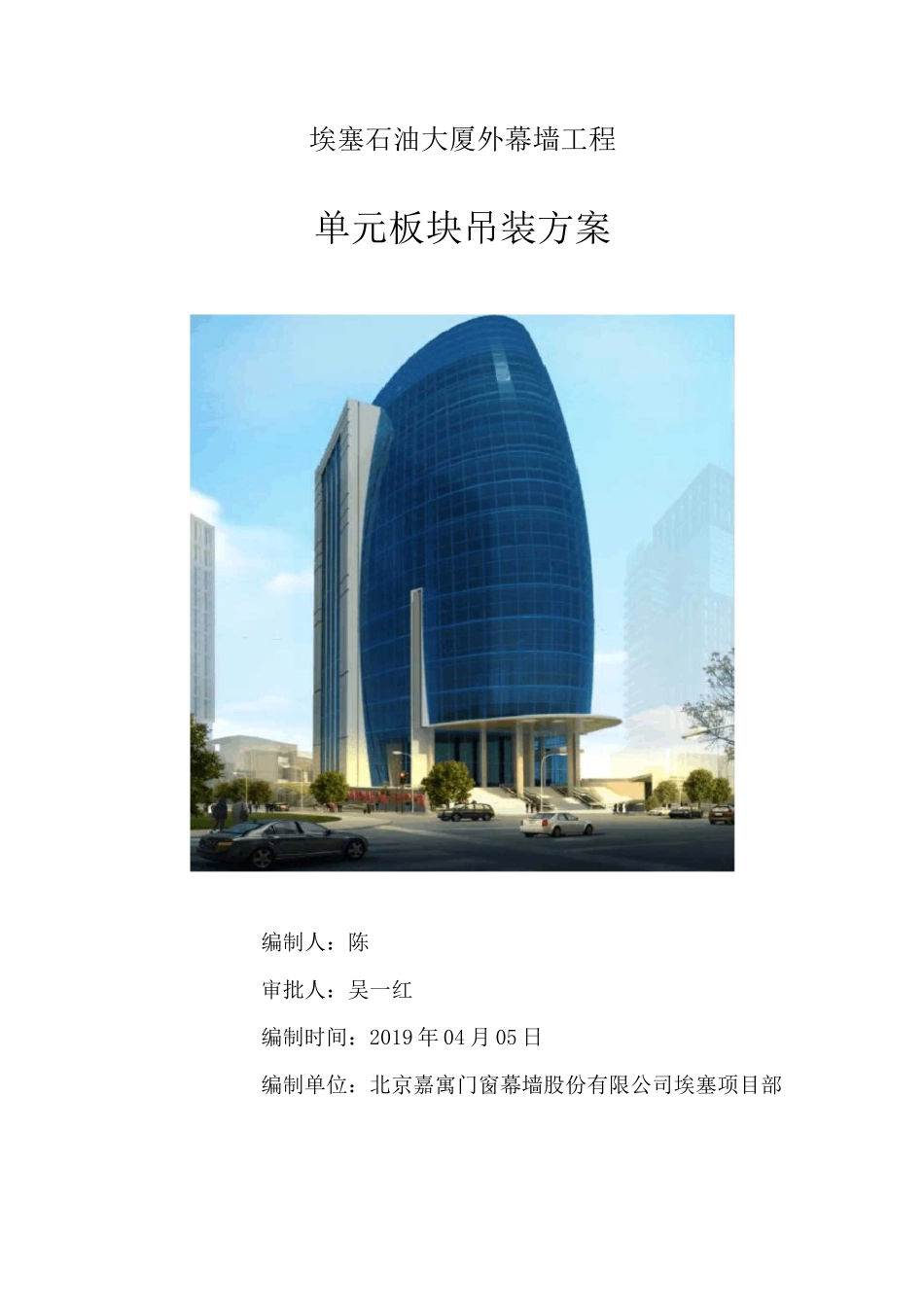

埃塞石油大厦外幕墙工程单元板块吊装方案编制人：陈审批人：吴一红编制时间：2019 年 04 月 05 日编制单位：北京嘉寓门窗幕墙股份有限公司埃塞项目部墙工程单元板块吊装专项方案3目录墙工程单元板块吊装专项方案2墙工程单元板块吊装专项方案3墙工程单元板块吊装专项方案4墙工程单元板块吊装专项方案5埃塞石油大厦外幕墙工程单元板块吊装专项方案671.5 其他材料存放其他材料主要涉及预埋件、框架式幕墙、单元式幕墙相关五金件、装饰线条以及其他低值易耗品。车辆将现场所需材料运到现场后，由室外人货电梯将材料调运到各楼层后转运到制定的地点堆放。(2)运输及存放安全措施A、板块运输出发前要仔细检查捆绑板块存放架的紧固绳是否固定牢固，板块与存放架是否固定牢固；B、货车司机在行驶过程中要尽量保持稳定，避免急刹车对板块造成的可能伤害；C、相邻板块存放架之间要保留 500mm 的安全通道，方便板块的转运；D、空的板块存放架在未拖走之前要稳定堆放，避免架子倾倒，造成不必要的伤害；附表：人员设备用量表名称数量人员配置数量备注四轮平板手推车6 辆四轮板车人员2 人/辆厦外幕墙工程单元板块吊装专项方案8机动三轮拖平板车1 辆机动三轮板车人员2 人/辆墙工程单元板块吊装专项方案9四、单元板块吊装10单元板块吊装专项方案1、施工流程图注：每一步验收合格后才进行下一步施工。2、安装步骤(1)测量放线根据总包提供的轴线和标高，首先进行测量定位，测量出土建结构的偏差，为施工做好准备。对土建结构施工的误差在此阶段消化、分配，并调整原来的分格尺寸，务必要使误差不积累在最后一个分格。在此基础上，将控制线划在楼板上，作为安装后置埋件和转接件的依据。厦夕卜幕墙工11单元板块吊装专项方案(2)后置埋件安装① 后置埋件钻孔时，钻孔深度应满足后置埋件的有效长度，并清理钻孔。②安装化学锚栓时先将玻璃管药剂放入孔中，再将锚栓进行安装。放入螺杆后高速进行搅拌，待洞口有少量混合物外露后即可停止。③当化学螺栓施工完毕后，不能立即进行下一步施工，而必须等到螺栓里的化学药剂反应、凝固完成后方可开始进行连接件安装。(3) 转接件安装如下示意图：厦外幕墙工程m蝌加工图12（4）单元板块吊装主楼幕墙部分每个分区结构形式类似为一个椭圆，各楼层的分格尺寸和板块数量相同，可以分区施工，经多次研究讨论决定采用施工效率高的特制活动安装吊车（简称炮车）进行施工作业。4.1 安装顺序从北面 G 层开始安装，按照顺时...
