ZX7系列手工焊机说明书

ZX7系列手工焊机说明书_第1页
1/19
ZX7系列手工焊机说明书_第2页
2/19
ZX7系列手工焊机说明书_第3页
3/19

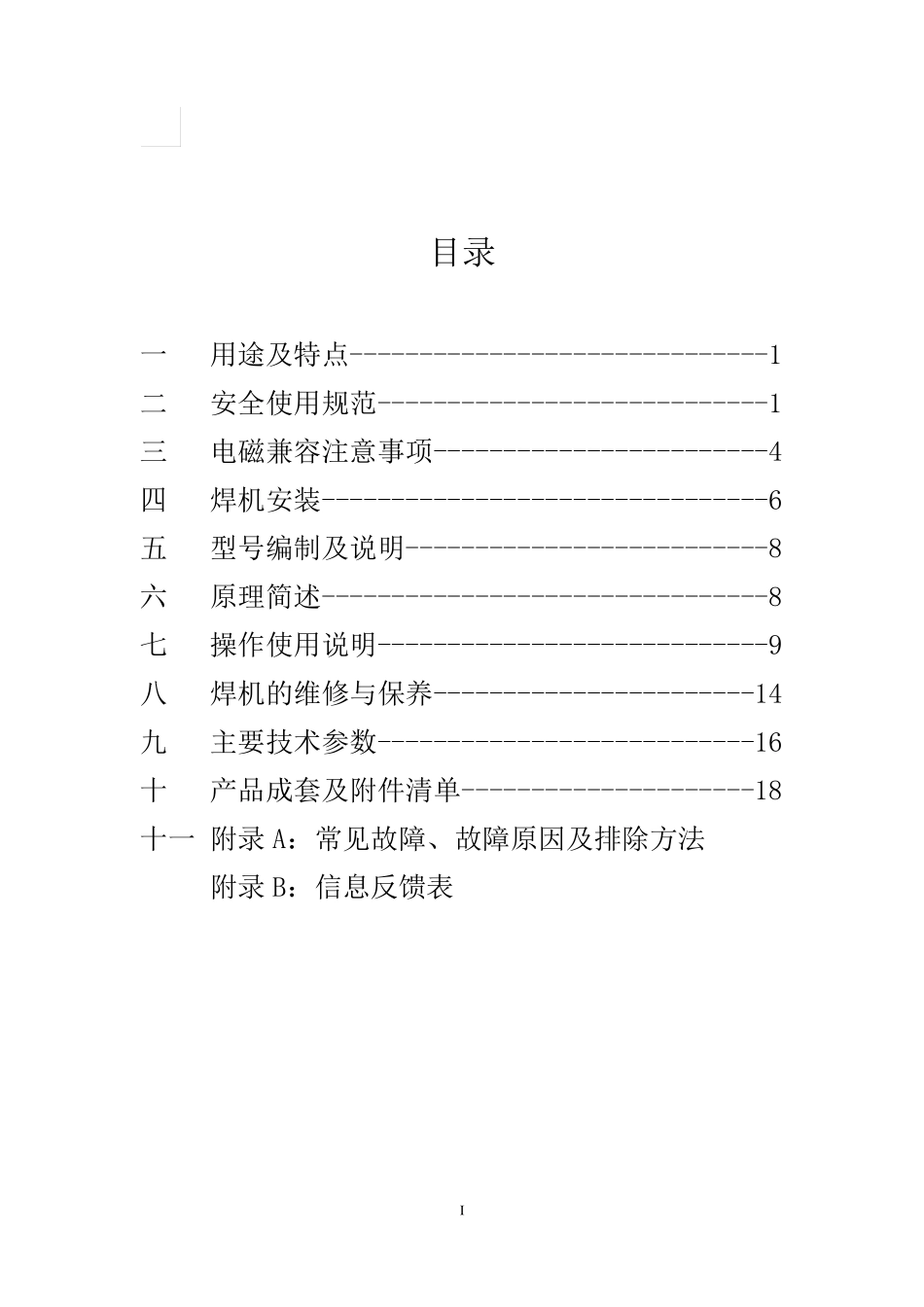

目录一二三四五六七八九十十一用途及特点------------------------------1安全使用规范----------------------------1电磁兼容注意事项------------------------4焊机安装--------------------------------6型号编制及说明--------------------------8原理简述--------------------------------8操作使用说明----------------------------9焊机的维修与保养-----------------------14主要技术参数---------------------------16产品成套及附件清单---------------------18附录 A:常见故障、故障原因及排除方法附录 B:信息反馈表I一、用途及特点ZX7 系列逆变手工焊机是一种广泛适用于锅炉等容器制造、电建、冶建、化建、航空/航天工业、车辆制造等工业领域中各种金属(δ≥0.5mm)结构焊接的焊机。该系列逆变焊机具有合理的静外特性及良好的动态性能,特点如下:焊把及地线电缆采用快速电缆插头,与电源“+、-”输出端相连,插接快速、简单、安全、可靠;采用 20kHz 逆变技术,除用于冷却的风机旋转声外,电源工作无噪音;优秀的引弧特性和熔滴过渡特性。由于采用了方便可调,控制适当的引弧电路,显著提高了初次引弧和“灭弧焊”再引弧的可靠性,并改善了断续焊、单面焊双面成形的工艺适应性。适当地选择焊接电流和推力电流,可以控制调节熔滴过渡方式,改善电弧吹力和挺度;设置了长、短把线选择开关,可以较大范围调节电弧性能(挺度、吹力等);适用于酸性焊条、低氢碱性焊条、管道纤维素焊条、耐热钢焊条等多种焊条的焊接;重量轻,体积小,效率高,空载损耗小。二 安全使用规范!1 一般安全注意事项● 请务必遵循本书明书规定的注意事项,否则可能发生事故。● 输入电源的设计施工、安装场地的选择、高压气体的使用等,请按照1相关标准与规定进行。● 无关人员请务进入焊接作业场所内。● 请有专业资格的人员对焊机进行安装、检修、保养及使用。● 不得将本焊机用于焊接以外的用途(如充电、加热、管道解冻等等)。● 如果地面倾斜超过 10 度,要注意防止焊机倾倒。● 焊接电源的防护等级为 IP21S,在雨中使用时需要进行遮盖。防止触电造成电击或灼伤!●请勿接触任何带电的电器部位,否则都可能引起致命的电击与灼伤。●请专业电气人员用规定截面积的铜导线将焊机、母材接地。●安装、检修时,需先关闭配电箱电源,5 分钟之后在进行作业。因为电容可以充电,所以即使切断电源也要在电容无充电电压时在进行作业。●在潮湿...
