三相桥式全控整流电路设计

三相桥式全控整流电路设计_第1页
1/15
三相桥式全控整流电路设计_第2页
2/15
三相桥式全控整流电路设计_第3页
3/15

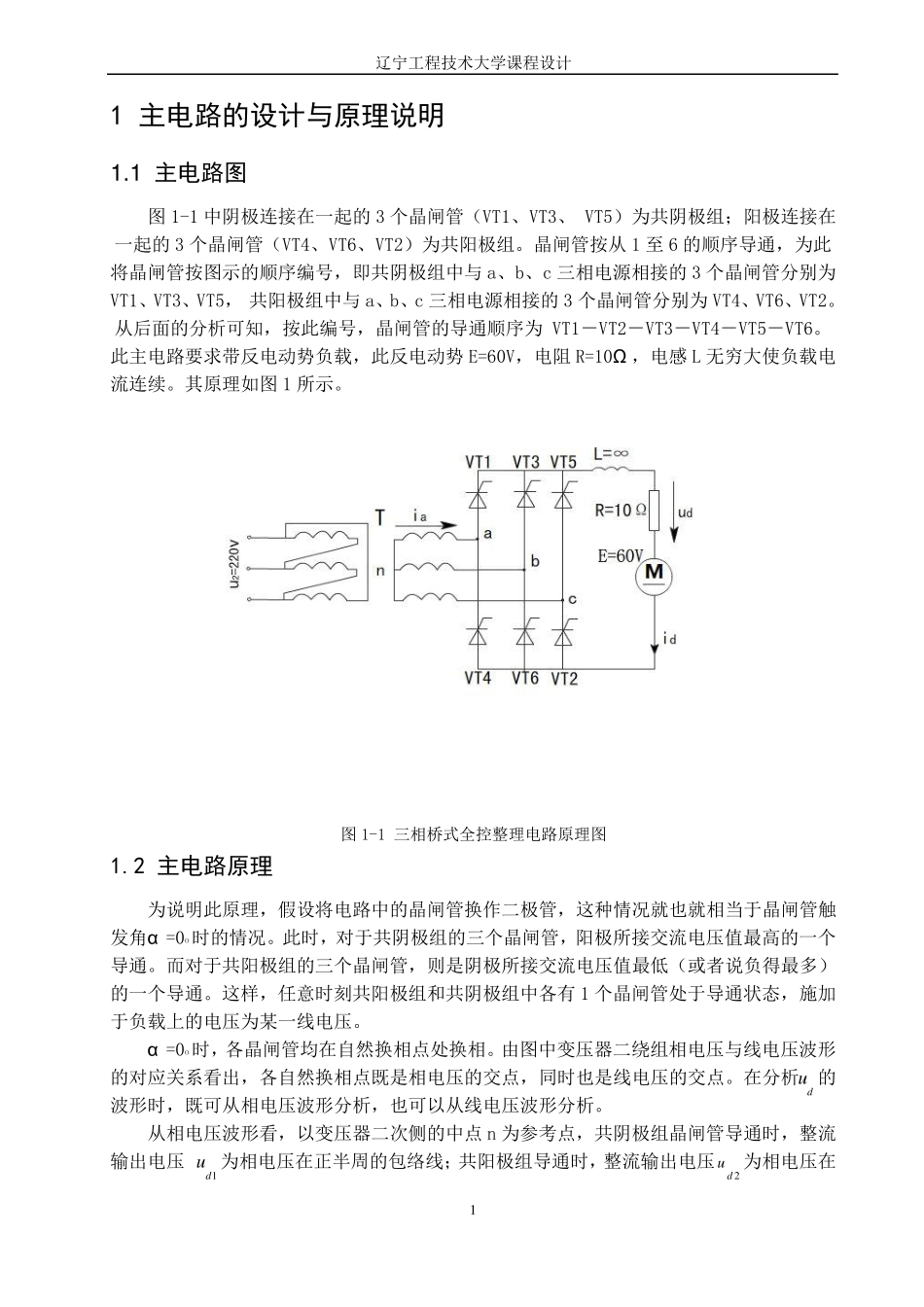

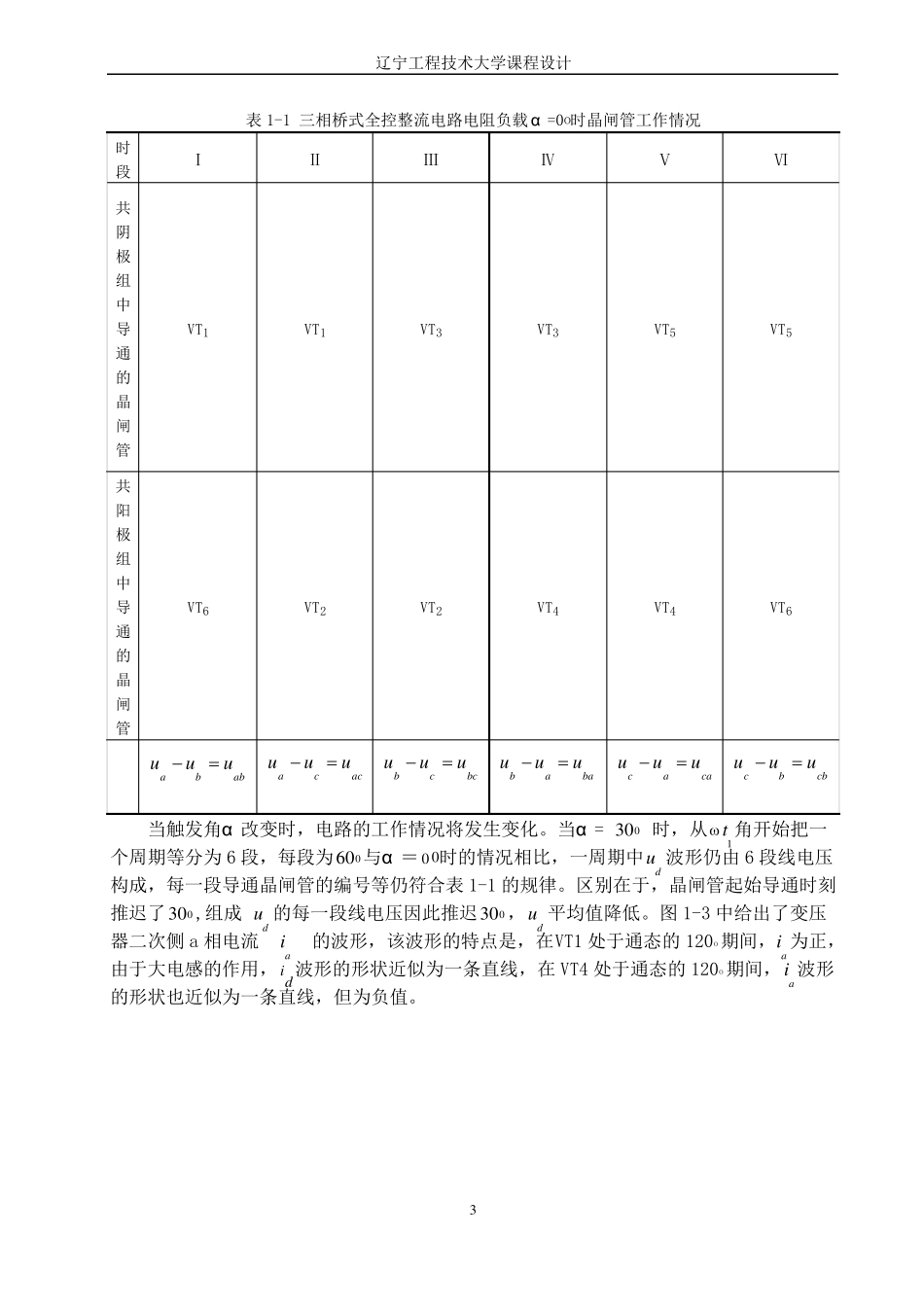

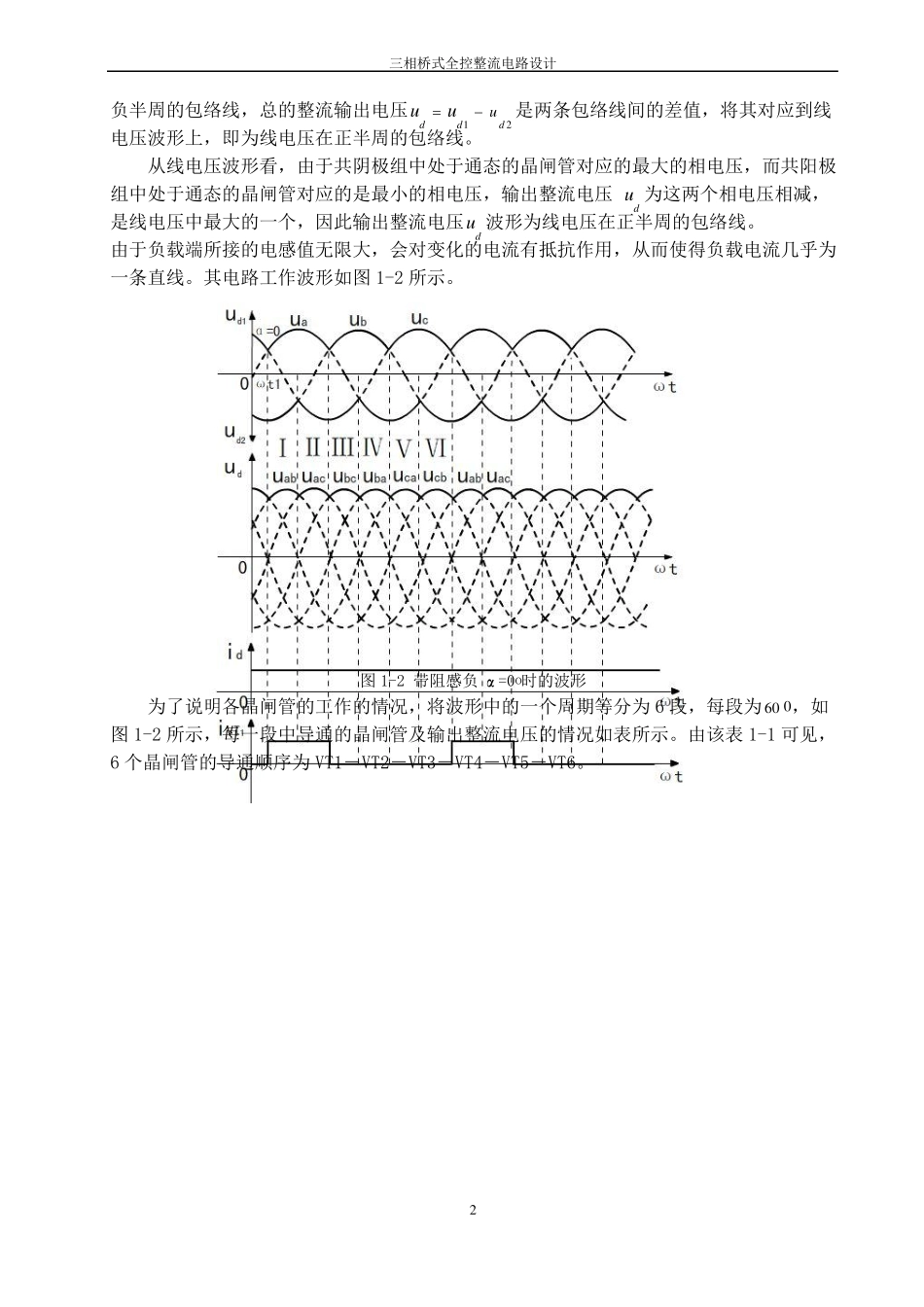

辽宁工程技术大学课程设计1 主电路的设计与原理说明1.1 主电路图图 1-1 中阴极连接在一起的 3 个晶闸管(VT1、VT3、 VT5)为共阴极组;阳极连接在一起的 3 个晶闸管(VT4、VT6、VT2)为共阳极组。晶闸管按从 1 至 6 的顺序导通,为此将晶闸管按图示的顺序编号,即共阴极组中与 a、b、c 三相电源相接的 3 个晶闸管分别为VT1、VT3、VT5, 共阳极组中与 a、b、c 三相电源相接的 3 个晶闸管分别为 VT4、VT6、VT2。从后面的分析可知,按此编号,晶闸管的导通顺序为 VT1-VT2-VT3-VT4-VT5-VT6。此主电路要求带反电动势负载,此反电动势 E=60V,电阻 R=10Ω ,电感 L 无穷大使负载电流连续。其原理如图 1 所示。图 1-1 三相桥式全控整理电路原理图1.2 主电路原理为说明此原理,假设将电路中的晶闸管换作二极管,这种情况就也就相当于晶闸管触发角α =0o时的情况。此时,对于共阴极组的三个晶闸管,阳极所接交流电压值最高的一个导通。而对于共阳极组的三个晶闸管,则是阴极所接交流电压值最低(或者说负得最多)的一个导通。这样,任意时刻共阳极组和共阴极组中各有 1 个晶闸管处于导通状态,施加于负载上的电压为某一线电压。α =0o时,各晶闸管均在自然换相点处换相。由图中变压器二绕组相电压与线电压波形的对应关系看出,各自然换相点既是相电压的交点,同时也是线电压的交点。在分析ud 的波形时,既可从相电压波形分析,也可以从线电压波形分析。从相电压波形看,以变压器二次侧的中点 n 为参考点,共阴极组晶闸管导通时,整流输出电压 ud1 为相电压在正半周的包络线;共阳极组导通时,整流输出电压 ud 2 为相电压在1三相桥式全控整流电路设计负半周的包络线,总的整流输出电压ud  ud1  ud 2 是两条包络线间的差值,将其对应到线电压波形上,即为线电压在正半周的包络线。从线电压波形看,由于共阴极组中处于通态的晶闸管对应的最大的相电压,而共阳极组中处于通态的晶闸管对应的是最小的相电压,输出整流电压 ud 为这两个相电压相减,是线电压中最大的一个,因此输出整流电压ud 波形为线电压在正半周的包络线。由于负载端所接的电感值无限大,会对变化的电流有抵抗作用,从而使得负载电流几乎为一条直线。其电路工作波形如图 1-2 所示。图 1-2 带阻感负 α=0 时的波形o为了说明各晶闸管的工作的情况,将波形中的一个周期等分为 6 段,每段为 60 0,如图 1-2 所示,每一...
