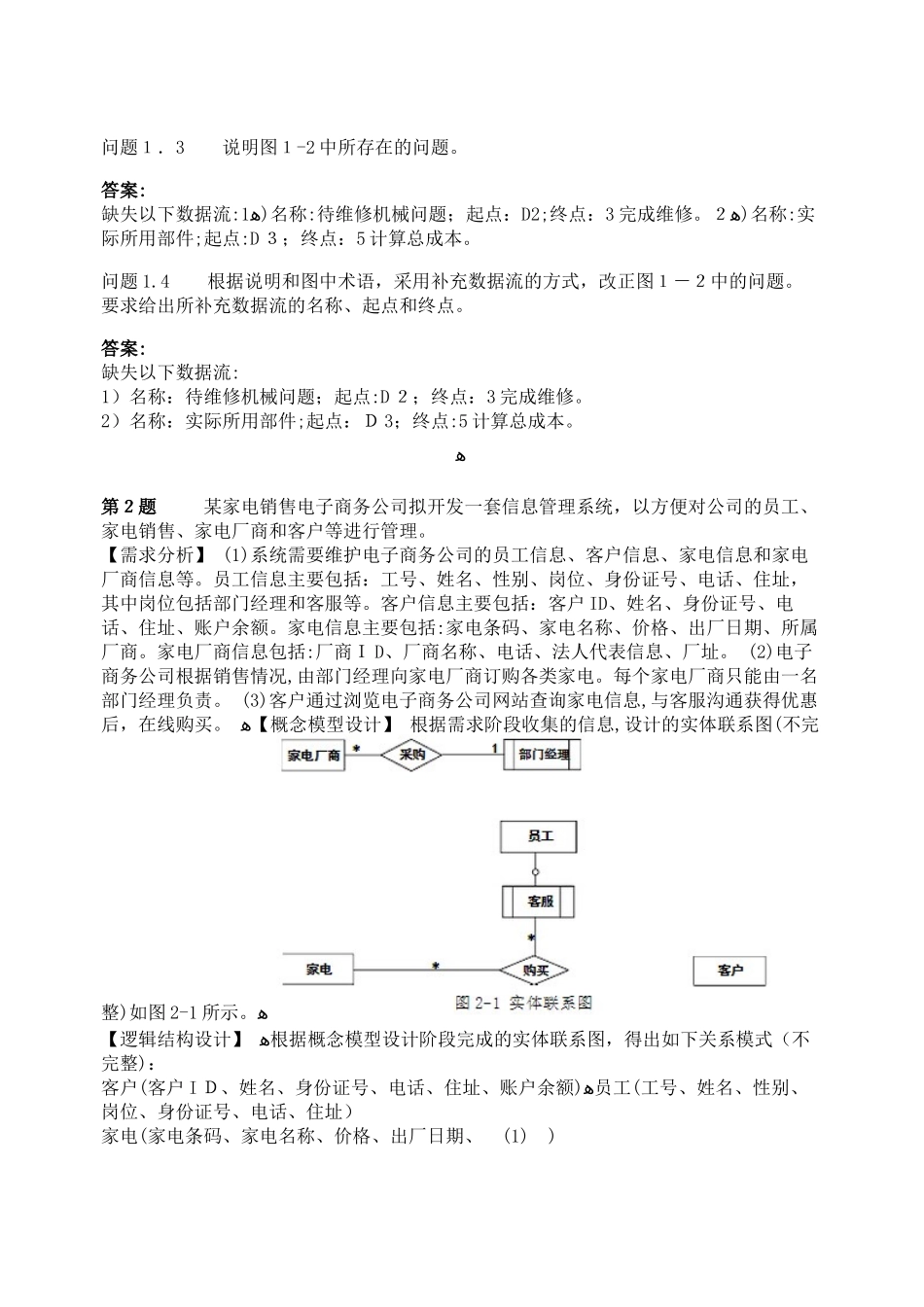

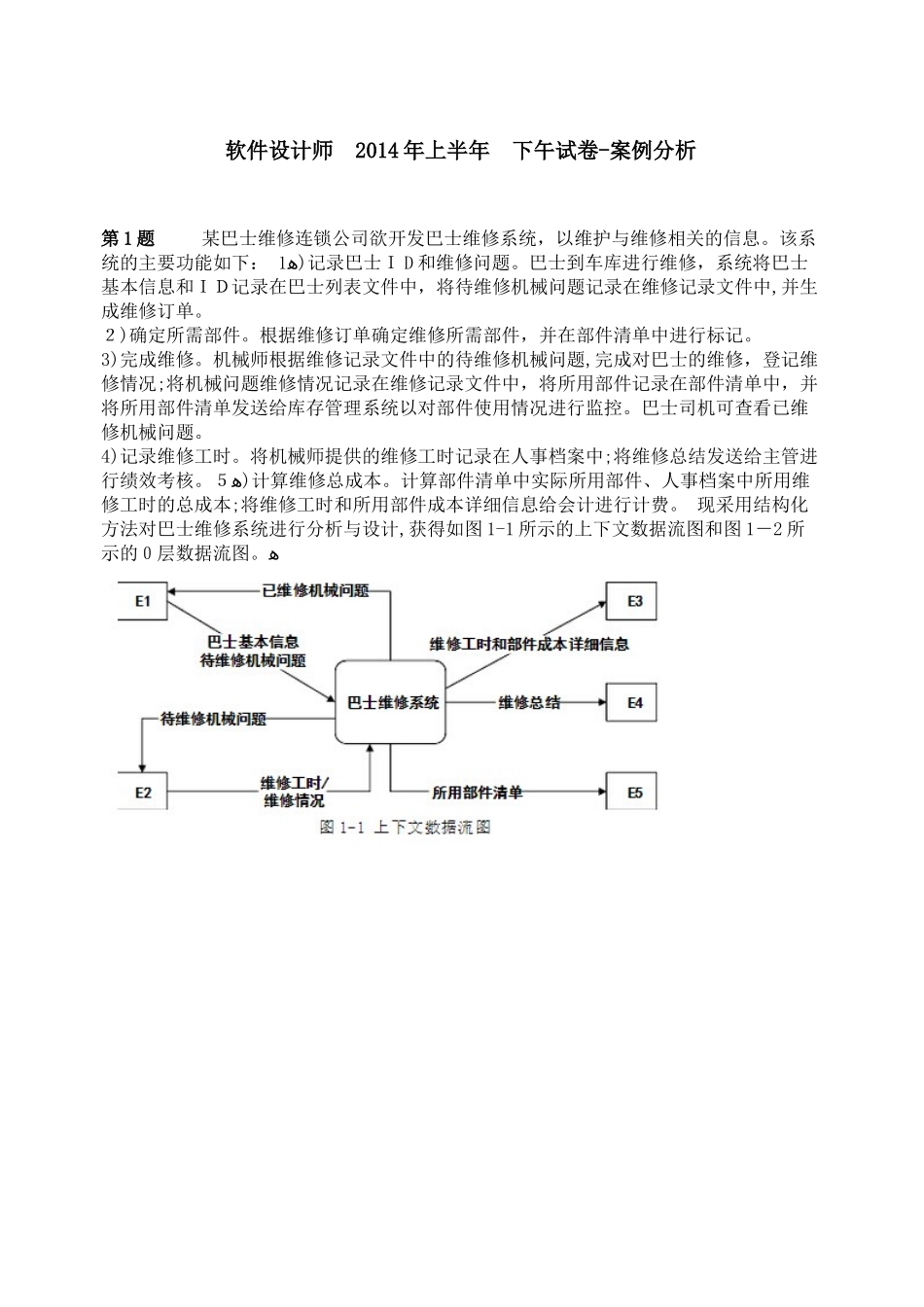

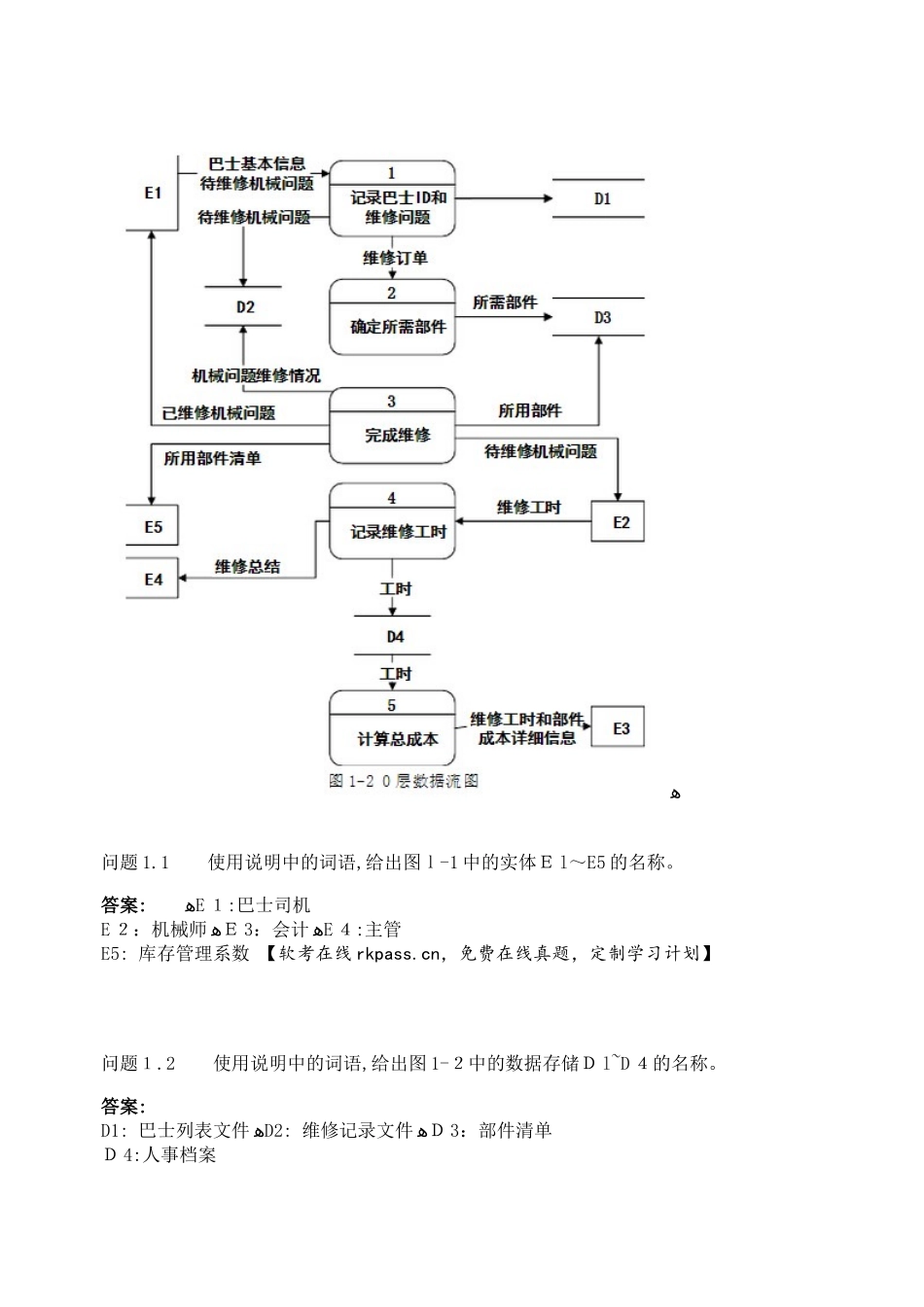

软件设计师2014年上半年下午试卷-案例分析第1题某巴士维修连锁公司欲开发巴士维修系统，以维护与维修相关的信息。该系统的主要功能如下：ﻫ1)记录巴士ＩD和维修问题。巴士到车库进行维修，系统将巴士基本信息和ＩＤ记录在巴士列表文件中，将待维修机械问题记录在维修记录文件中,并生成维修订单。２)确定所需部件。根据维修订单确定维修所需部件，并在部件清单中进行标记。3)完成维修。机械师根据维修记录文件中的待维修机械问题,完成对巴士的维修，登记维修情况;将机械问题维修情况记录在维修记录文件中，将所用部件记录在部件清单中，并将所用部件清单发送给库存管理系统以对部件使用情况进行监控。巴士司机可查看已维修机械问题。4)记录维修工时。将机械师提供的维修工时记录在人事档案中;将维修总结发送给主管进行绩效考核。ﻫ５)计算维修总成本。计算部件清单中实际所用部件、人事档案中所用维修工时的总成本;将维修工时和所用部件成本详细信息给会计进行计费。现采用结构化方法对巴士维修系统进行分析与设计,获得如图1-1所示的上下文数据流图和图1－2所示的０层数据流图。ﻫﻫ问题1.1使用说明中的词语,给出图ｌ-1中的实体Ｅl～E5的名称。答案:ﻫE１:巴士司机E２：机械师ﻫＥ3：会计ﻫE４:主管E5:库存管理系数【软考在线rkpass.cn，免费在线真题，定制学习计划】问题１.2使用说明中的词语,给出图1-２中的数据存储Ｄl~D４的名称。答案:D1:巴士列表文件ﻫD2:维修记录文件ﻫＤ3：部件清单Ｄ4:人事档案问题１．3说明图１-2中所存在的问题。答案:缺失以下数据流:ﻫ1)名称:待维修机械问题；起点：D2;终点：3完成维修。ﻫ２)名称:实际所用部件;起点:D３；终点：5计算总成本。问题1.4根据说明和图中术语，采用补充数据流的方式，改正图１－２中的问题。要求给出所补充数据流的名称、起点和终点。答案:缺失以下数据流:1）名称：待维修机械问题；起点:D２；终点：3完成维修。2）名称：实际所用部件;起点：Ｄ3；终点:5计算总成本。ﻫ第２题某家电销售电子商务公司拟开发一套信息管理系统，以方便对公司的员工、家电销售、家电厂商和客户等进行管理。【需求分析】(1)系统需要维护电子商务公司的员工信息、客户信息、家电信息和家电厂商信息等。员工信息主要包括：工号、姓名、性别、岗位、身份证号、电话、住址，其中岗位包括部门经理和客服等。客户信息主要包括：客户ID、姓名、身份证号、电话、住址、账户余额。家电信息主要包括:家电条码、家电名称、价格、出厂日期、所属厂商。家电厂商信息包括:厂商ＩD、厂商名称、电话、法人代表信息、厂址。(2)电子商务公司根据销售情况,由部门经理向家电厂商订购各类家电。每个家电厂商只能由一名部门经理负责。(3)客户通过浏览电子商务公司网站查询家电信息,与客服沟通获得优惠后，在线购买。ﻫ【概念模型设计】根据需求阶段收集的信息,设计的实体联系图(不完整)如图2-1所示。ﻫ【逻辑结构设计】ﻫ根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整)：客户(客户IＤ、姓名、身份证号、电话、住址、账户余额)ﻫ员工(工号、姓名、性别、岗位、身份证号、电话、住址）家电(家电条码、家电名称、价格、出厂日期、(1))家电厂商(厂商ＩD、厂商名称、电话、法人代表信息、厂址、（2）)ﻫ购买(订购单号、(3)、金额）【软考在线rｋpaｓs.ｃn，免费在线真题,定制学习计划】问题2.1补充图2-1中的联系和联系的类型。答案：问题２．2根据图2-1,将逻辑结构设计阶段生成的关系模式中的空(1)~(3)补充完整。用下划线指出“家电”、“家电厂商”和“购买”关系模式的主键。答案：ﻫ１）厂商IDﻫ2）工号3）家电条码,客户ＩD,工号家电关系的主键：家电条码家电厂商关系的主键：厂商IDﻫ购买关系的主键：订购单号问题2.3电子商务公司的主营业务是销售各类家电，对账户有余额的客户,还可以联合第三方基金公司提供理财服务，为此设立客户经理岗位。客户通过电子商务公司的客户经理和基金公司的基金经理进行理财。每名客户只有一名客户经理和一名基金经理负责，客户经理和基金经理均可负责多名客户。请根据该要求,对图2-1进行修改,画出修改后的实体间联系和...
