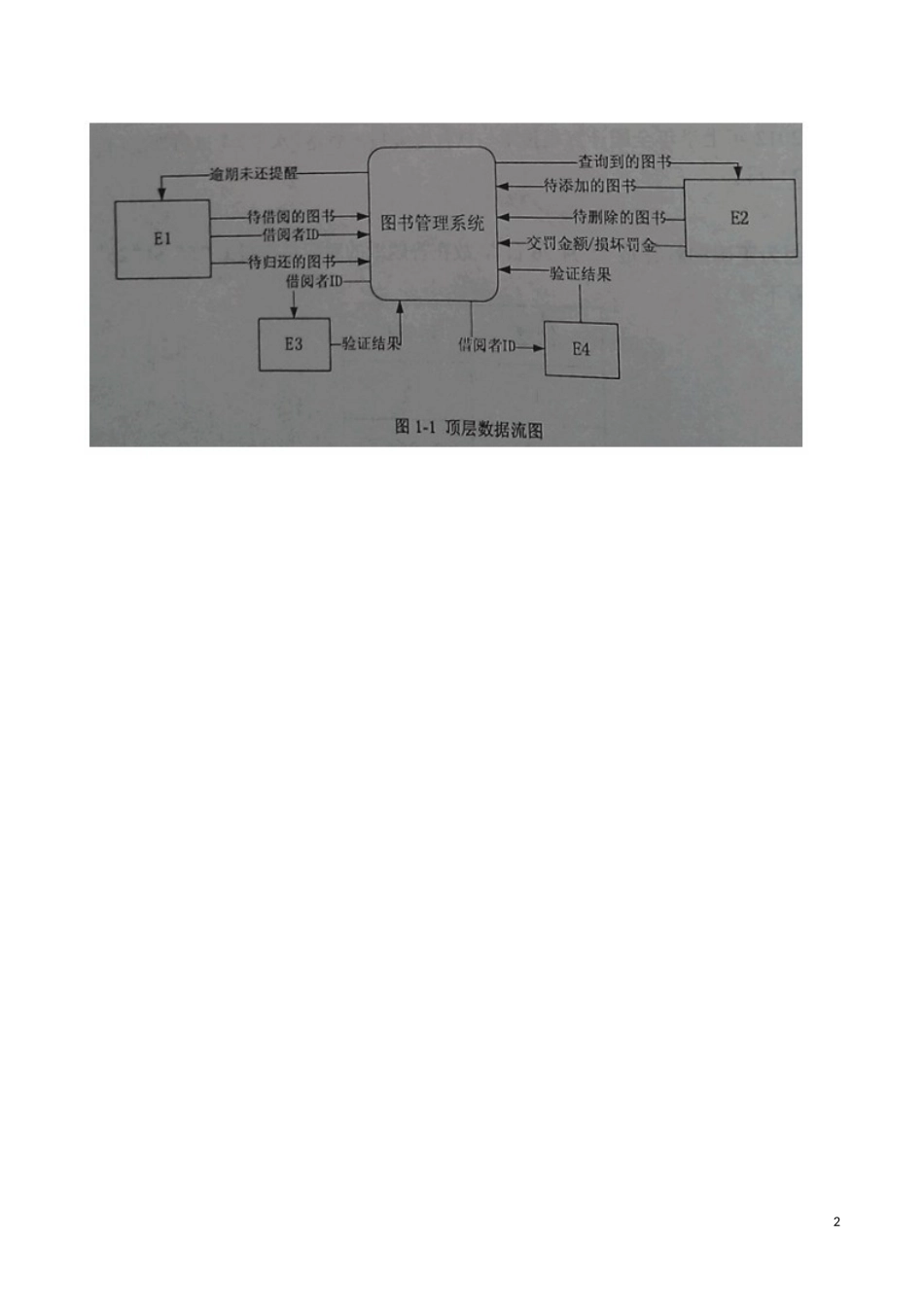

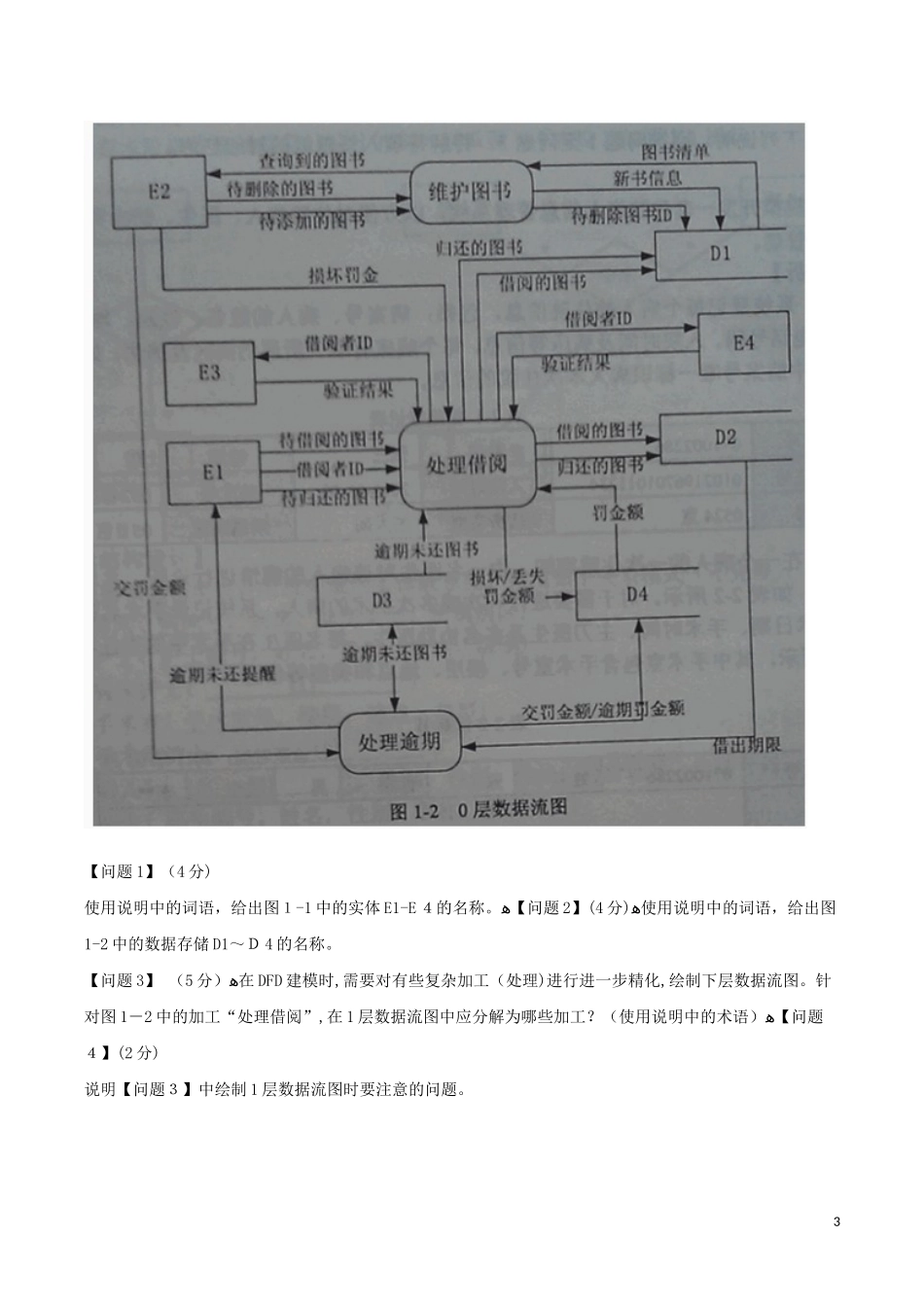

2０１2年上半年软件设计师考试下午题试题一（共15分）阅读下列说明和图,回答问题1至问题４，将解答填入答题纸的对应栏内。ﻫ【说明】某学校开发图书管理系统，以记录图书馆藏图书及其借出和归还情况，提供给借阅者借阅图书功能，提供给图书馆管理员管理和定期更新图书表功能。主要功能的具体描述如下：(ﻫ1)处理借阅。借阅者要借阅图书时，系统必须对其身份)借阅者ID(进行检查。通过与教务处维护的学生数据库、人事处维护的职工数据库中的数据进行比对，以验证借阅者ID是否合法，若合法，则检查借阅者在逾期未还图书表中是否有逾期未还图书,以及罚金表中的罚金是否超过限额。如果没有逾期未还图书并且罚金未超过限额,则允许借阅图书,更新图书表,并将借阅的图书存入借出图书表,借阅者归还所借图书时，先由图书馆管理员检查图书是否缺失或损坏,若是,则对借阅者处以相应罚金并存入罚金表;然后，检查所还图书是否逾期，若是,执行“处理逾期”操作;最后，更新图书表,删除借出图书表中的相应记录。（2）维护图书。图书馆管理员查询图书信息;在新进图书时录入图书信息，存入图书表;在图书丢失或损坏严重时,从图书表中删除该图书记录。)3）处理逾期。系统在每周一统计逾期未还图书,逾期未还的图书按规则计算罚金，并记入罚金表，并给有逾期未还图书的借阅者发送提醒消息。借阅者在借阅和归还图书时，若罚金超过限额，管理员收取罚金,并更新罚金表中的罚金额度。ﻫ现采用结构化方法对该图书管理系统进行分析与设计,获得如图1-１所示的顶层数据流图和图1．2所示的０层数据流图。ﻫ12【问题1】（4分(使用说明中的词语，给出图１-1中的实体E1-E４的名称。ﻫ【问题2】)4分(ﻫ使用说明中的词语，给出图1-2中的数据存储D1～Ｄ4的名称。【问题3】（5分）ﻫ在DFD建模时,需要对有些复杂加工（处理(进行进一步精化,绘制下层数据流图。针对图1－2中的加工“处理借阅”,在1层数据流图中应分解为哪些加工？（使用说明中的术语）ﻫ【问题４】)2分(说明【问题３】中绘制1层数据流图时要注意的问题。3试题二)共１５分(阅读下列说明,回答问题1至问题3，将解答填入答题纸的对应栏内。【说明】ﻫ某医院拟开发一套住院病人信息管理系统,以方便对住院病人、医生、护士和手术等信息进行管理。【需求分析】（1）系统登记每个病人的住院信息，包括：病案号、病人的姓名、性别、地址、身份证号、电话号码、入院时问及病床婷信息，每个病床有唯一所属的病区及病房,如表２-1所示。其中病案号唯一标识病人本次住院的信息。ﻫ(ﻫ2)在一个病人的一次住院期间,由一名医生对该病人的病情进行诊断，并填写一份诊断书，如表2－2所示。对于需要进行一次或多次手术的病人,系统记录手术名称、手术室、手术日期、手术时间、主刀医生及多名协助医生，每名医生在手术中的责任不同，如表2－３所示,其中手术室包含手术室号、楼层、地点和类型等信息。ﻫ4(ﻫ3）护士分为两类：病床护士和手术室护士。每个病床护士负责护理一个病区内的所有病人，每个病区由多名护士负责护理。手术室护士负责手术室的护理工作。每个手术室护士负责多个手术室,每个手术室由多名护士负责,每个护士在手术室中有不同的责任，并由系统记录其责任。【概念模型设计】根据需求阶段收集的信息,设计的实体联系图)不完整）如图２-１所示。5【逻辑结构设计】ﻫ根据概念模型设计阶段完成的实体联系图,得出如下关系模式)不完整）:病床（病床号,病房,病房类型,所属病区）护士)护士编号，姓名，类型，性别,级别(ﻫ病房护士（)1((手术室)手术室号，楼层，地点,类型）手术室护士)（２）(ﻫ病人（（３(，姓名,性别，地址,身份证号，电话号码，入院时间(医生)医生编号,姓名，性别,职称，所属科室(ﻫ诊断书（)4(,诊断,诊断时间）ﻫ手术安排（病案号,手术室号,手术时间，手术名称(ﻫ手术医生安排))5）,医生责任(ﻫ【问题1】（6分）ﻫ补充图2-１中的联系和联系的类型。ﻫ【问题2】（5分）根据图2-1,将逻辑结构设计阶段生成的关系模式中的空)1(～)5）补充完整,并用下划线指出主键。ﻫ【问题3】（4分）ﻫ如果系统还需要记录医生给病人的用药情况,即记录医生给病人所开处方中药品的名...
