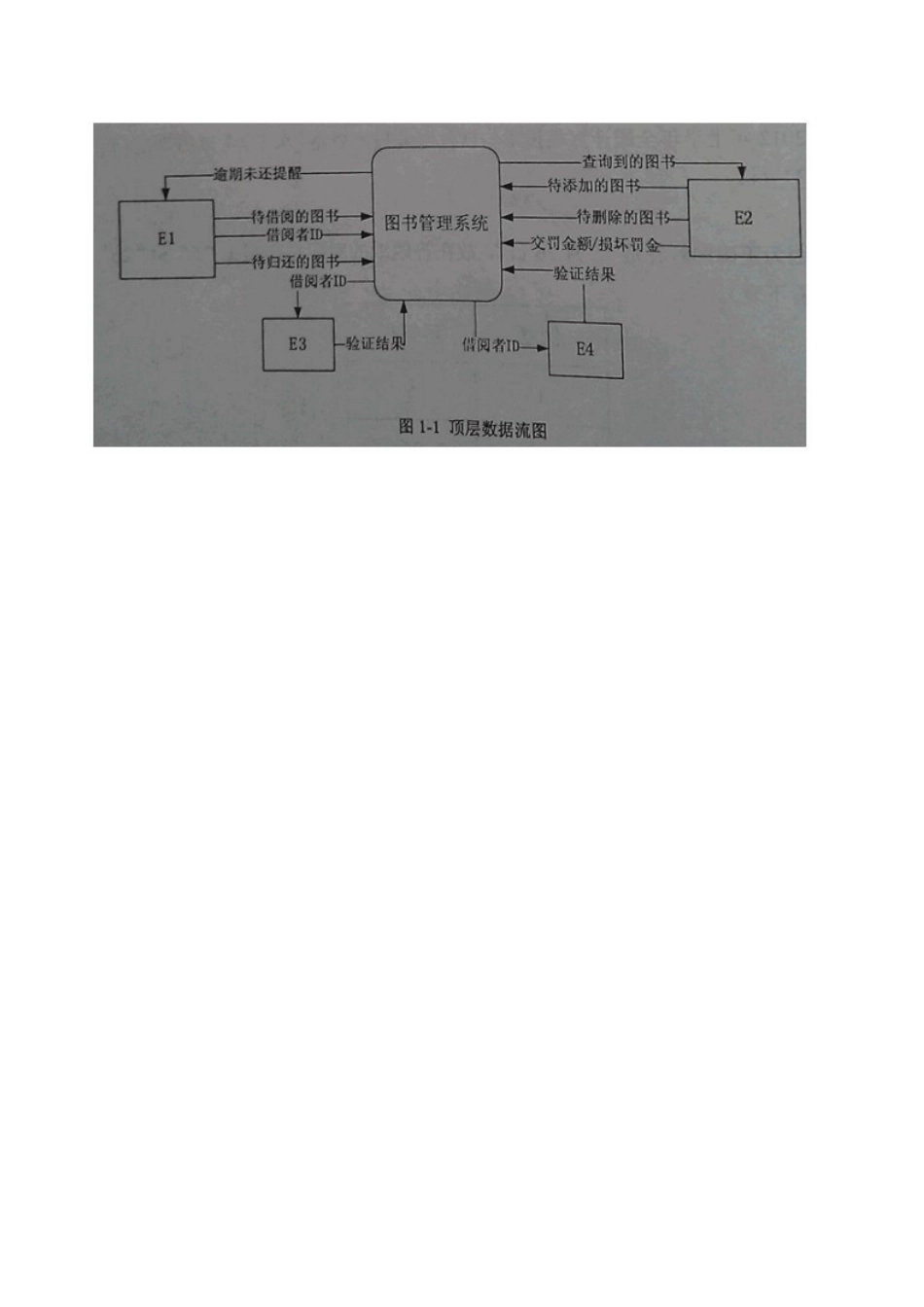

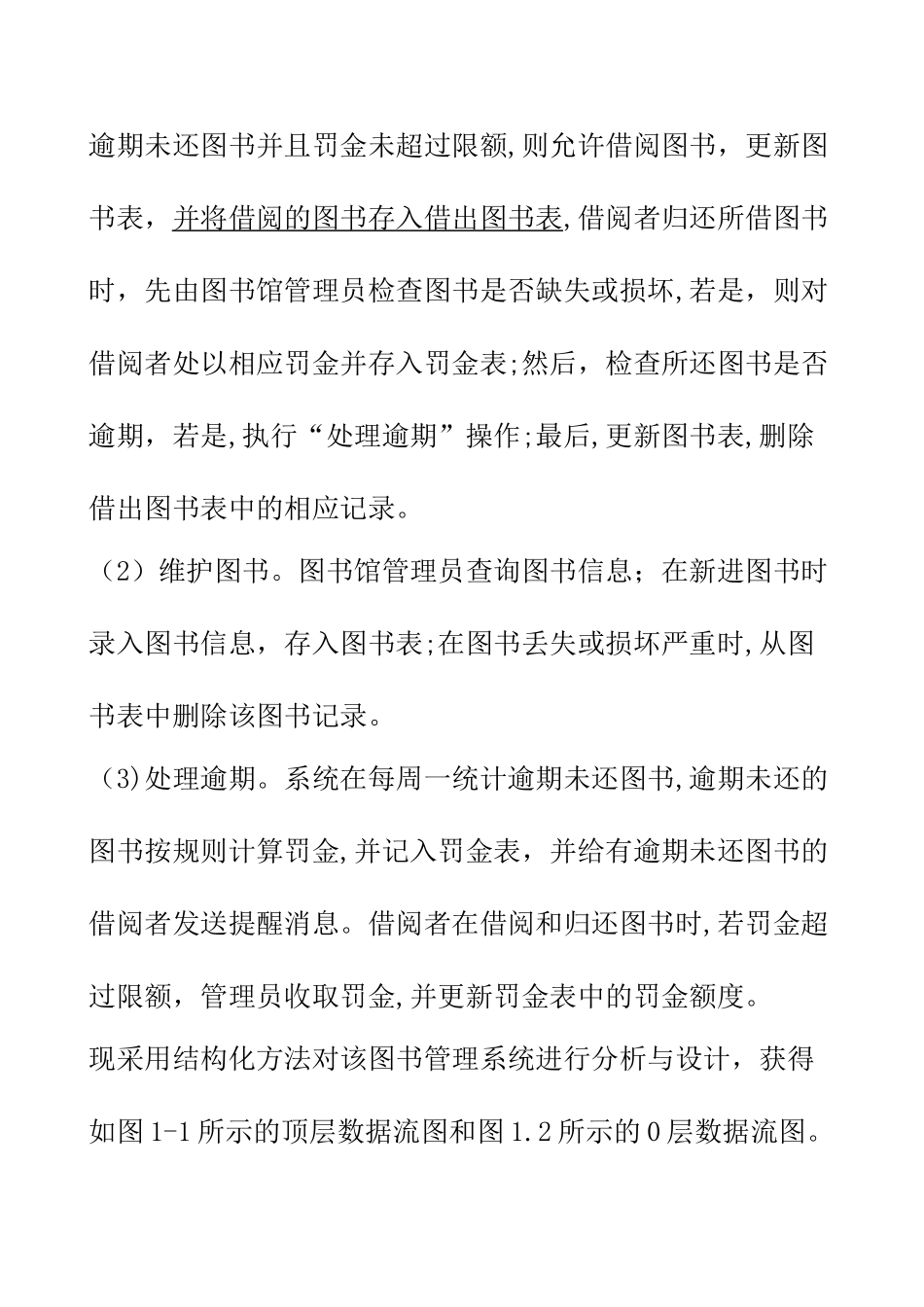

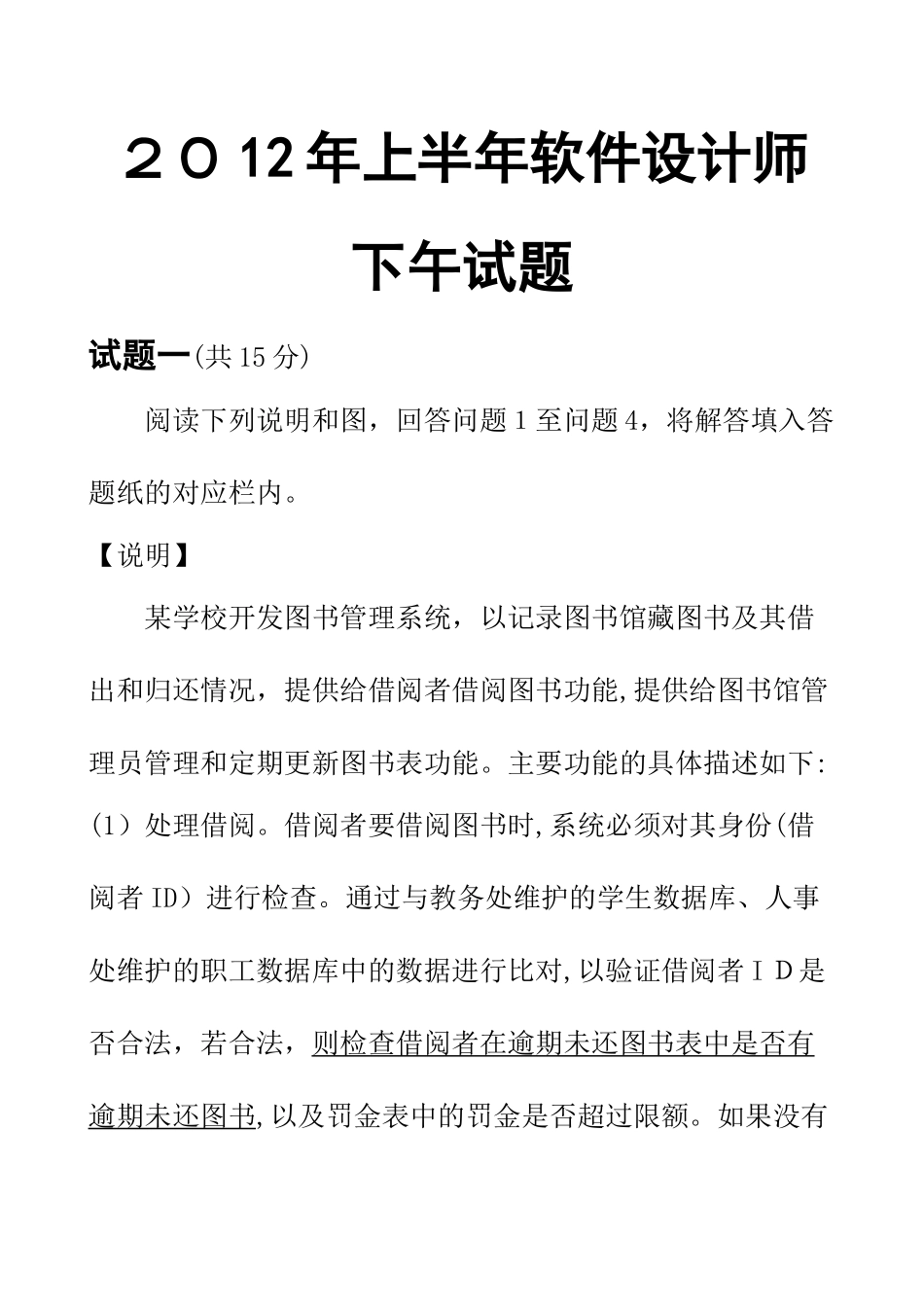

２０12年上半年软件设计师下午试题试题一(共15分)阅读下列说明和图，回答问题１至问题4，将解答填入答题纸的对应栏内。【说明】某学校开发图书管理系统，以记录图书馆藏图书及其借出和归还情况，提供给借阅者借阅图书功能,提供给图书馆管理员管理和定期更新图书表功能。主要功能的具体描述如下:(1）处理借阅。借阅者要借阅图书时,系统必须对其身份(借阅者ID）进行检查。通过与教务处维护的学生数据库、人事处维护的职工数据库中的数据进行比对,以验证借阅者IＤ是否合法，若合法，则检查借阅者在逾期未还图书表中是否有逾期未还图书,以及罚金表中的罚金是否超过限额。如果没有逾期未还图书并且罚金未超过限额,则允许借阅图书，更新图书表，并将借阅的图书存入借出图书表,借阅者归还所借图书时，先由图书馆管理员检查图书是否缺失或损坏,若是，则对借阅者处以相应罚金并存入罚金表;然后，检查所还图书是否逾期，若是,执行“处理逾期”操作;最后,更新图书表,删除借出图书表中的相应记录。（2）维护图书。图书馆管理员查询图书信息；在新进图书时录入图书信息，存入图书表;在图书丢失或损坏严重时,从图书表中删除该图书记录。（3)处理逾期。系统在每周一统计逾期未还图书,逾期未还的图书按规则计算罚金,并记入罚金表，并给有逾期未还图书的借阅者发送提醒消息。借阅者在借阅和归还图书时,若罚金超过限额，管理员收取罚金,并更新罚金表中的罚金额度。现采用结构化方法对该图书管理系统进行分析与设计，获得如图1-1所示的顶层数据流图和图1.2所示的0层数据流图。【问题1】(４分)使用说明中的词语，给出图1-1中的实体Ｅ1－E4的名称。答案:E1：借阅者E2：图书管理员Ｅ3／Ｅ４:学生数据库/职工数据库【问题2】（4分）使用说明中的词语，给出图1-２中的数据存储D1～D4的名称。答案:D１:图书表Ｄ2:借出图书表D３:逾期未还图书表D4:罚金表【问题3】(5分)在DFD建模时,需要对有些复杂加工（处理)进行进一步精化,绘制下层数据流图。针对图1-２中的加工“处理借阅”，在1层数据流图中应分解为哪些加工?(使用说明中的术语)答：验证借阅者ID、检查逾期未还图书、检查罚金是否超过限额、借阅图书、归还图书【问题4】（2分）说明【问题3】中绘制1层数据流图时要注意的问题。答:保持父图与子图平衡,父图与子图的输入输出流的数量与名字必须一样。ﻩ试题二（共1５分）阅读下列说明，回答问题1至问题3,将解答填入答题纸的对应栏内。【说明】某医院拟开发一套住院病人信息管理系统，以方便对住院病人、医生、护士和手术等信息进行管理。【需求分析】（1)系统登记每个病人的住院信息,包括:病案号、病人的姓名、性别、地址、身份证号、电话号码、入院时间及病床婷信息，每个病床有唯一所属的病区及病房，如表２－1所示。其中病案号唯一标识病人本次住院的信息。(2)在一个病人的一次住院期间,由一名医生对该病人的病情进行诊断,并填写一份诊断书，如表2－2所示。对于需要进行一次或多次手术的病人，系统记录手术名称、手术室、手术日期、手术时间、主刀医生及多名协助医生,每名医生在手术中的责任不同,如表２-3所示，其中手术室包含手术室号、楼层、地点和类型等信息。(3）护士分为两类：病床护士和手术室护士。每个病床护士负责护理一个病区内的所有病人，每个病区由多名护士负责护理。手术室护士负责手术室的护理工作。每个手术室护士负责多个手术室，每个手术室由多名护士负责，每个护士在手术室中有不同的责任，并由系统记录其责任。【概念模型设计】根据需求阶段收集的信息,设计的实体联系图(不完整）如图2－1所示。【逻辑结构设计】根据概念模型设计阶段完成的实体联系图,得出如下关系模式(不完整）：病床(病床号，病房，病房类型,所属病区)护士（护士编号，姓名,类型,性别,级别）病房护士（(１))手术室（手术室号,楼层，地点，类型)手术室护士((2）)病人((３)，姓名,性别,地址,身份证号，电话号码，入院时间)医生（医生编号,姓名,性别,职称，所属科室）诊断书((４），诊断,诊断时间)手术安排（病案号，手术室号，手术时间,手术名称）手术医生安排(（5)，医生责任）【问题1】(６分）补充图2－1中的联系和...
