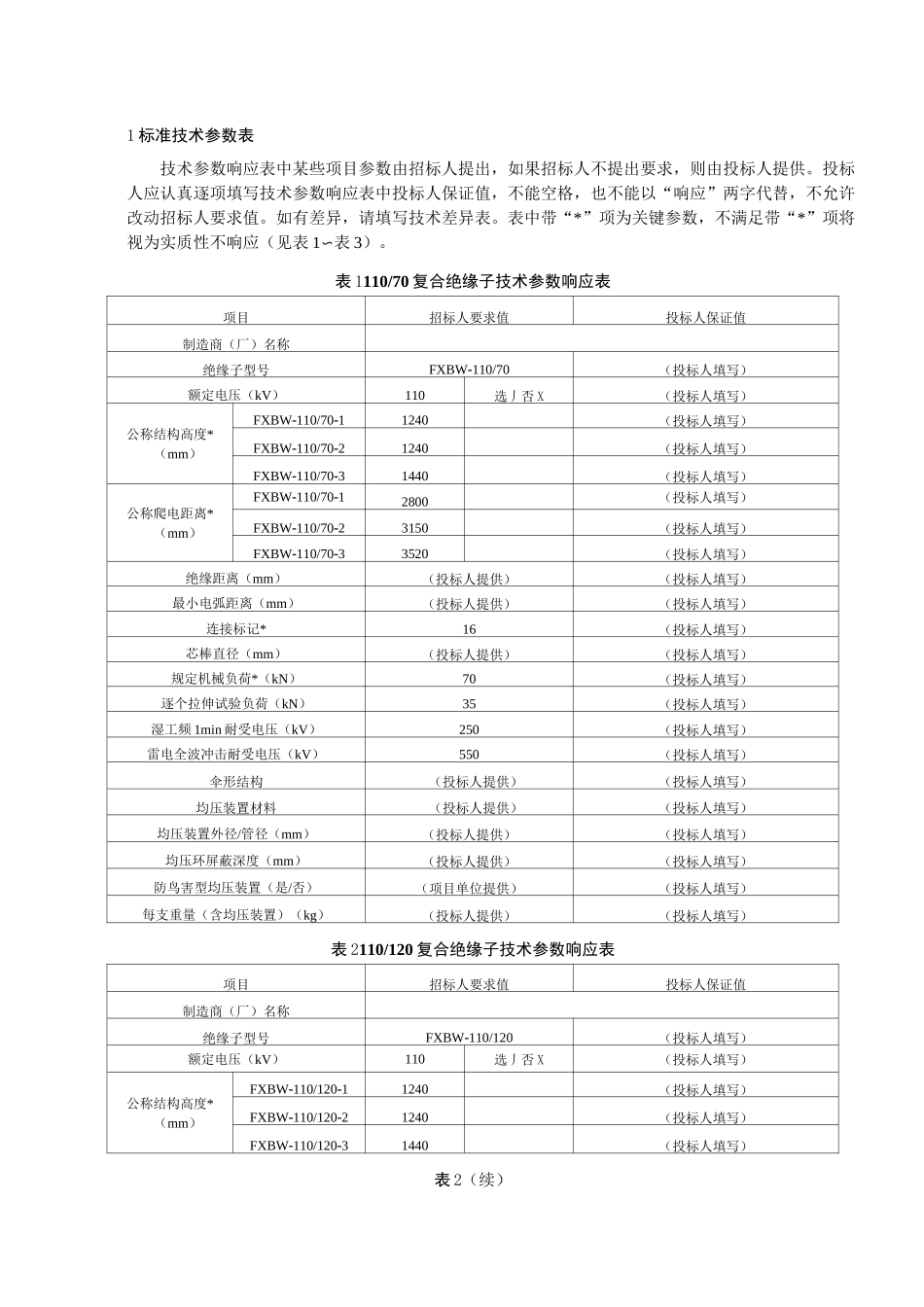

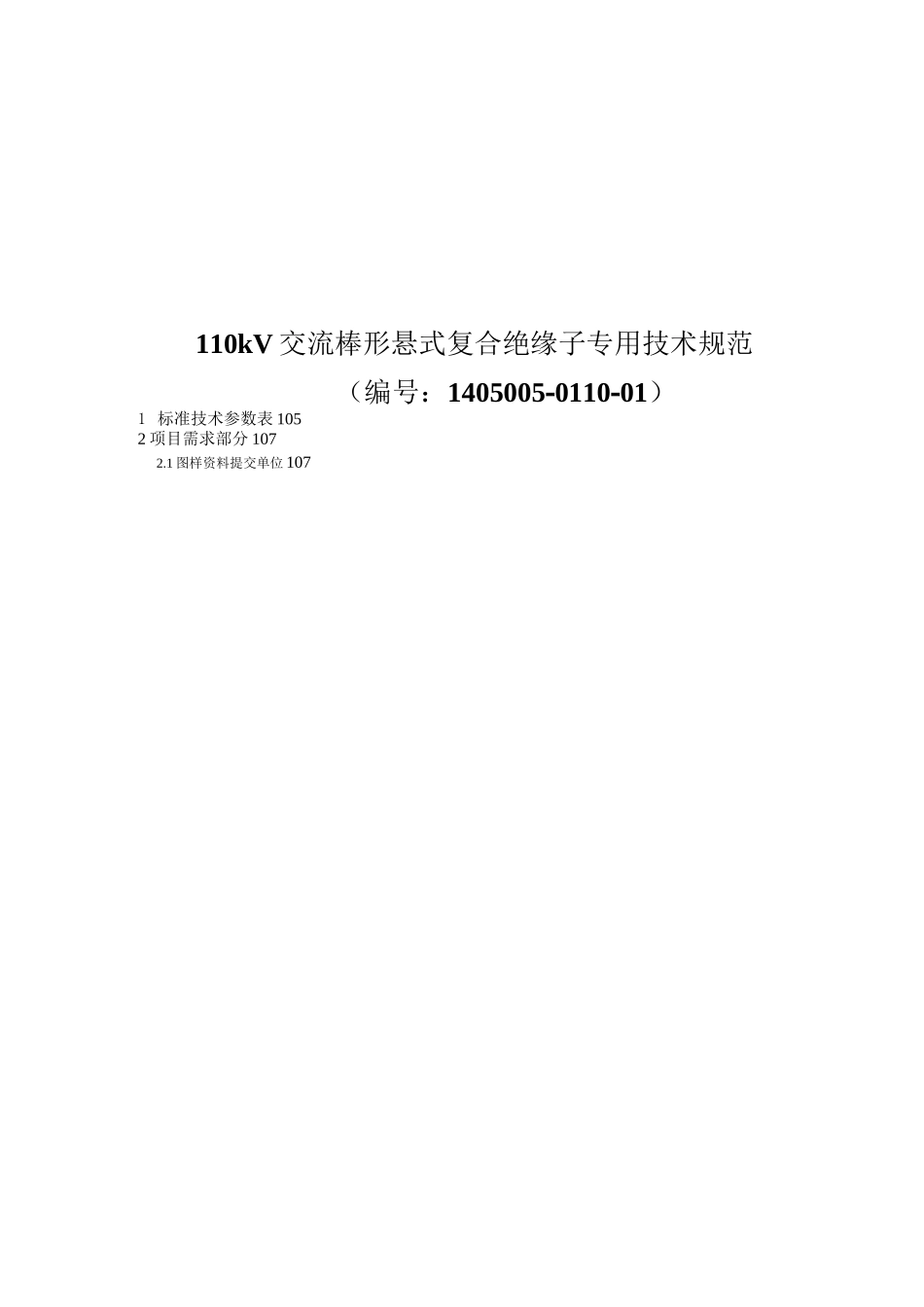

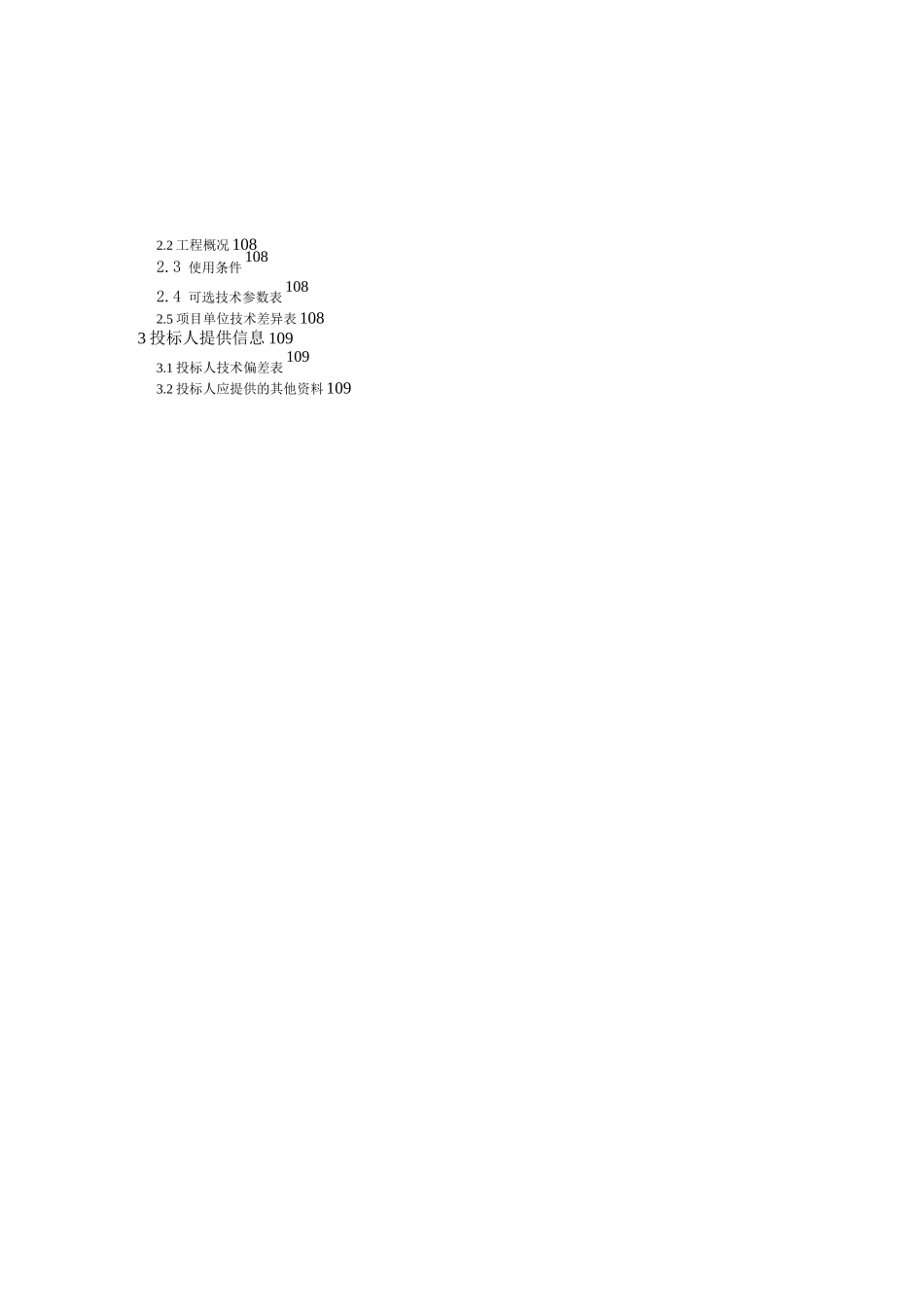

110kV 交流棒形悬式复合绝缘子专用技术规范（编号：1405005-0110-01）1 标准技术参数表 1052 项目需求部分 1072.1 图样资料提交单位 1072.2 工程概况 1082.3 使用条件 1082.4 可选技术参数表 1082.5 项目单位技术差异表 1083 投标人提供信息 1093.1 投标人技术偏差表 1093.2 投标人应提供的其他资料 1091 标准技术参数表技术参数响应表中某些项目参数由招标人提出，如果招标人不提出要求，则由投标人提供。投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写技术差异表。表中带“*”项为关键参数，不满足带“*”项将视为实质性不响应（见表 1〜表 3）。表 1110/70 复合绝缘子技术参数响应表项目招标人要求值投标人保证值制造商（厂）名称绝缘子型号FXBW-110/70（投标人填写）额定电压（kV）110选丿否 X（投标人填写）公称结构高度*（mm）FXBW-110/70-11240（投标人填写）FXBW-110/70-21240（投标人填写）FXBW-110/70-31440（投标人填写）公称爬电距离*（mm）FXBW-110/70-12800（投标人填写）FXBW-110/70-23150（投标人填写）FXBW-110/70-33520（投标人填写）绝缘距离（mm）（投标人提供）（投标人填写）最小电弧距离（mm）（投标人提供）（投标人填写）连接标记*16（投标人填写）芯棒直径（mm）（投标人提供）（投标人填写）规定机械负荷*（kN）70（投标人填写）逐个拉伸试验负荷（kN）35（投标人填写）湿工频 1min 耐受电压（kV）250（投标人填写）雷电全波冲击耐受电压（kV）550（投标人填写）伞形结构（投标人提供）（投标人填写）均压装置材料（投标人提供）（投标人填写）均压装置外径/管径（mm）（投标人提供）（投标人填写）均压环屏蔽深度（mm）（投标人提供）（投标人填写）防鸟害型均压装置（是/否）（项目单位提供）（投标人填写）每支重量（含均压装置）（kg）（投标人提供）（投标人填写）表 2110/120 复合绝缘子技术参数响应表项目招标人要求值投标人保证值制造商（厂）名称绝缘子型号FXBW-110/120（投标人填写）额定电压（kV）110选丿否 X（投标人填写）公称结构高度*（mm）FXBW-110/120-11240（投标人填写）FXBW-110/120-21240（投标人填写）FXBW-110/120-31440（投标人填写）表 2（续）表 3（续）项目招标人要求值投标人保证值项目招标人要求值投标人保证值项目招标人要求值投标人保证值额定电压（kV）110选丿...
