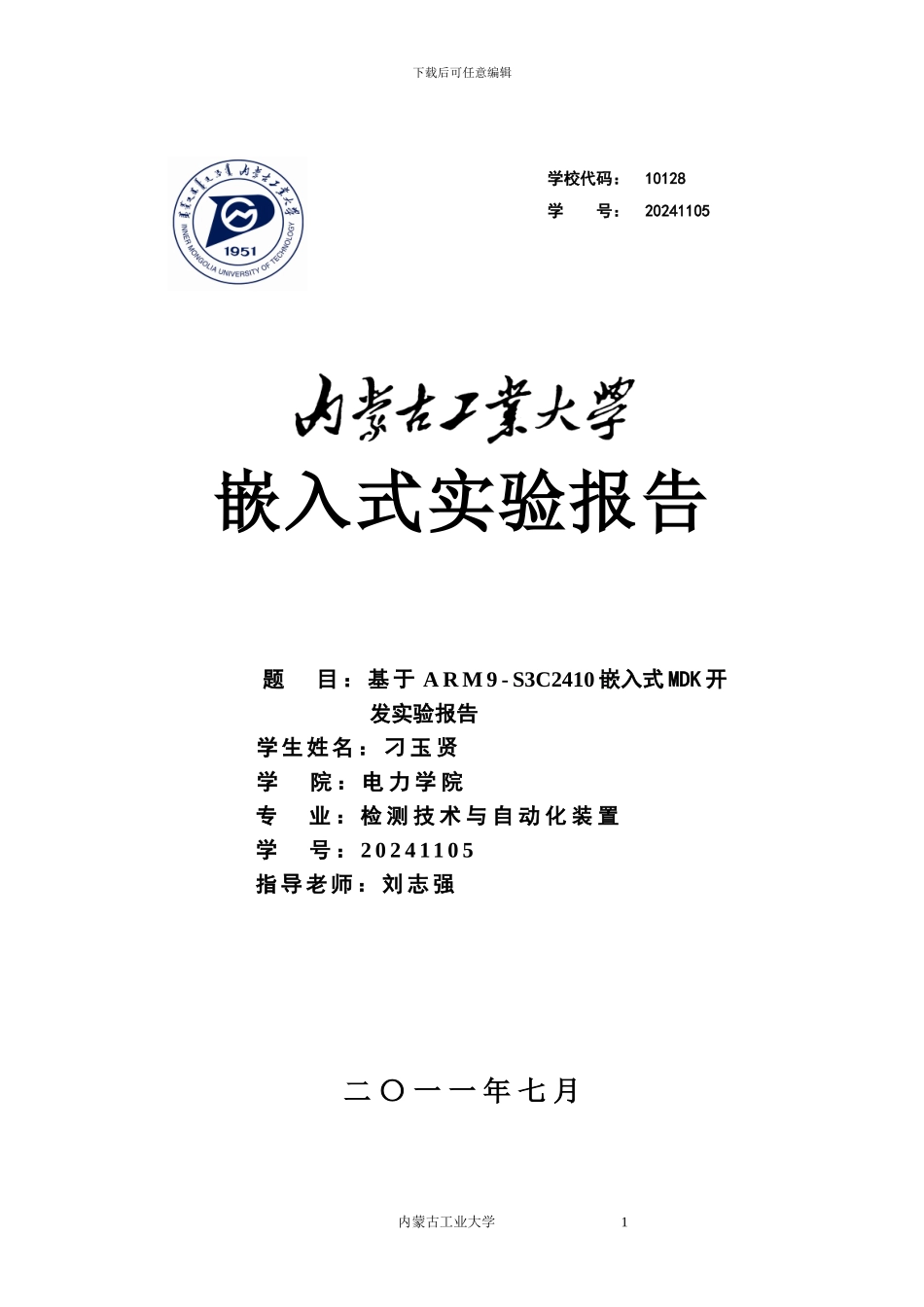

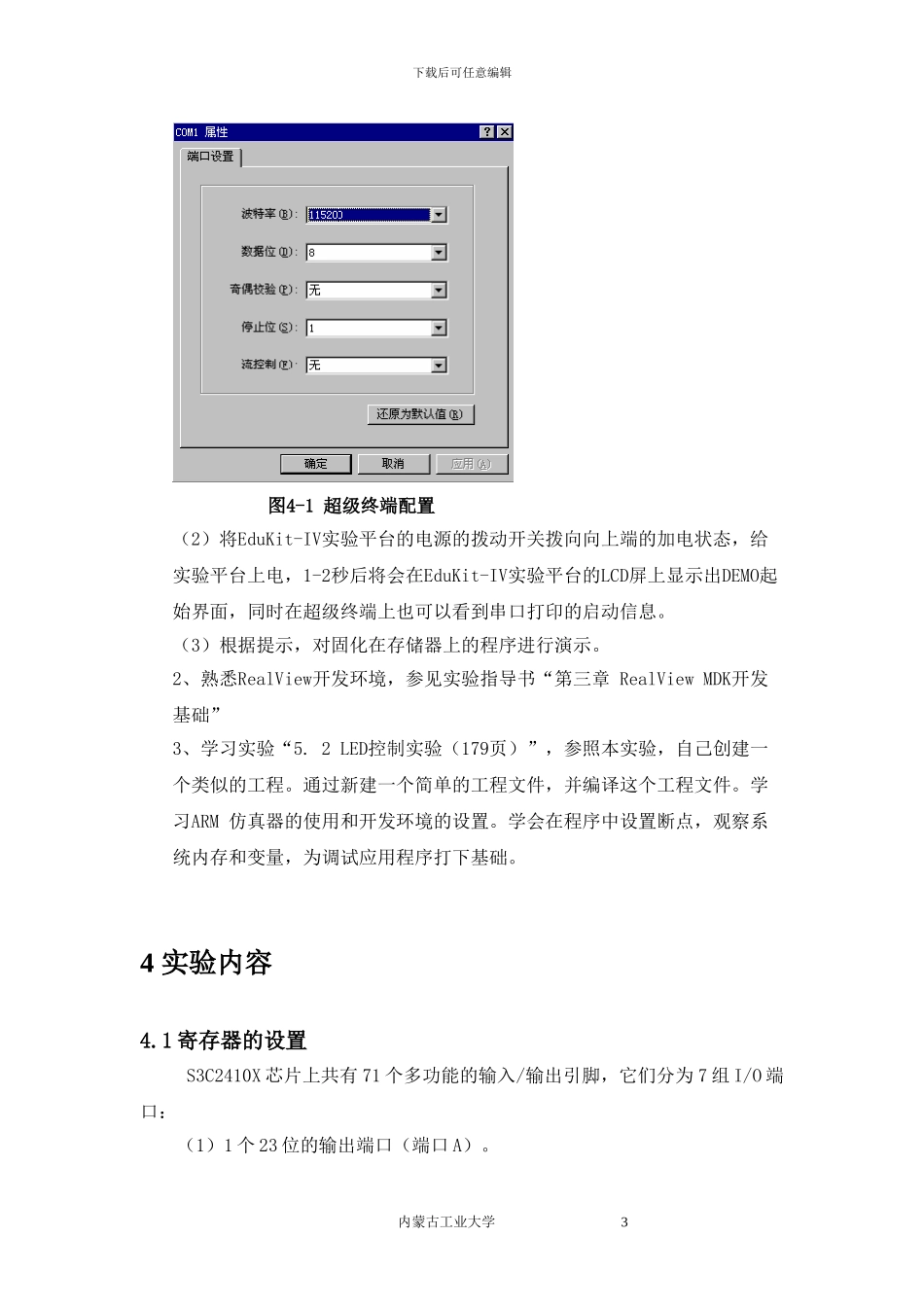

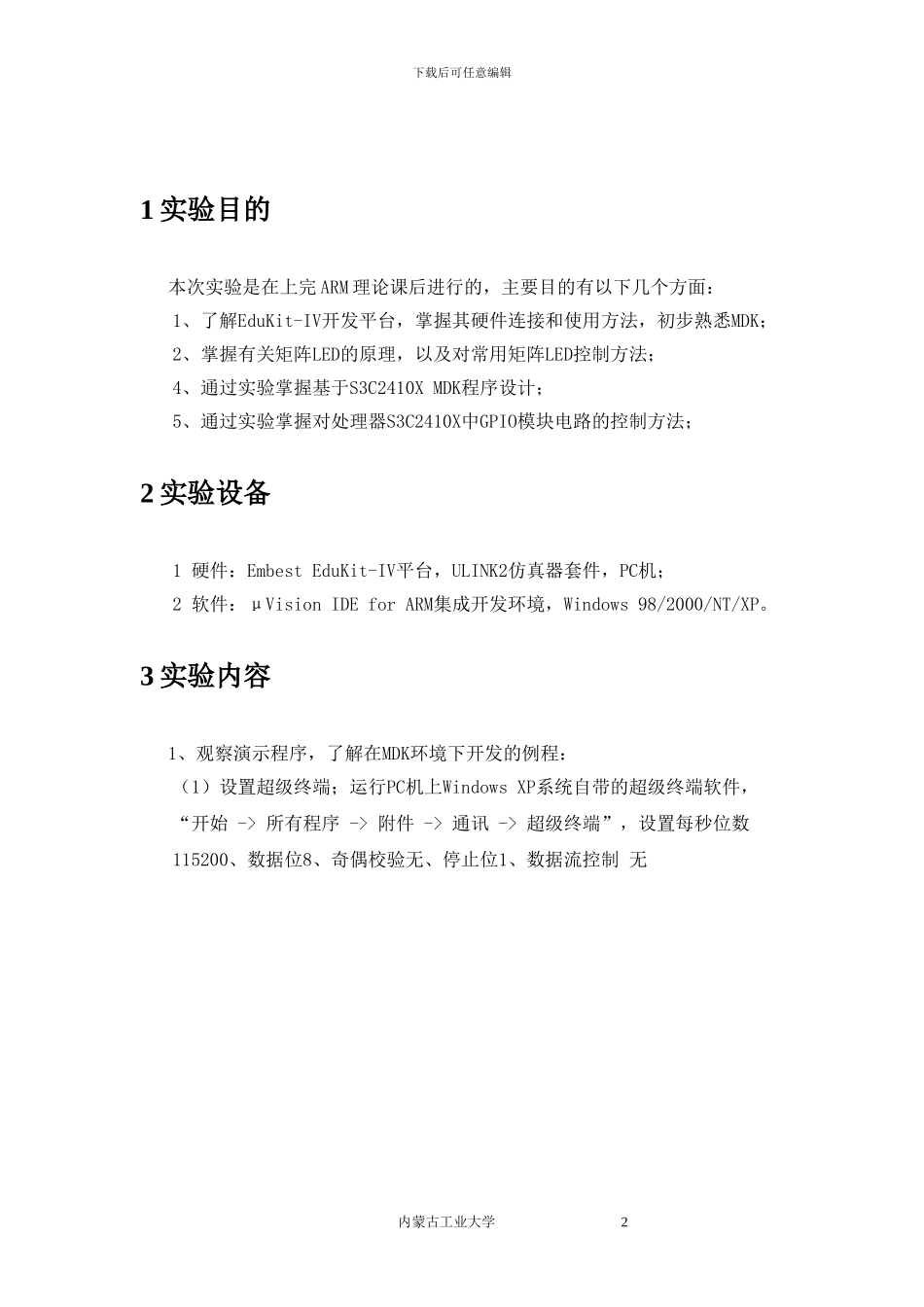

下载后可任意编辑 学校代码: 10128 学 号: 20241105 二 〇 一 一 年 七 月 内蒙古工业大学 1嵌入式实验报告题 目 : 基 于 A R M 9 - S3C2410 嵌入式 MDK 开发实验报告学 生 姓 名 : 刁 玉 贤学 院 : 电 力 学 院专 业 : 检 测 技 术 与 自 动 化 装 置学 号 : 2 0 2 4 11 0 5指 导 老 师 : 刘 志 强下载后可任意编辑1 实验目的本次实验是在上完 ARM 理论课后进行的,主要目的有以下几个方面:1、了解EduKit-IV开发平台,掌握其硬件连接和使用方法,初步熟悉MDK;2、掌握有关矩阵LED的原理,以及对常用矩阵LED控制方法;4、通过实验掌握基于S3C2410X MDK程序设计;5、通过实验掌握对处理器S3C2410X中GPIO模块电路的控制方法;2 实验设备1 硬件:Embest EduKit-IV平台,ULINK2仿真器套件,PC机;2 软件:μVision IDE for ARM集成开发环境,Windows 98/2000/NT/XP。3 实验内容1、观察演示程序,了解在MDK环境下开发的例程:(1)设置超级终端;运行PC机上Windows XP系统自带的超级终端软件,“开始 -> 所有程序 -> 附件 -> 通讯 -> 超级终端”,设置每秒位数115200、数据位8、奇偶校验无、停止位1、数据流控制 无 内蒙古工业大学 2下载后可任意编辑图4-1 超级终端配置(2)将EduKit-IV实验平台的电源的拨动开关拨向向上端的加电状态,给实验平台上电,1-2秒后将会在EduKit-IV实验平台的LCD屏上显示出DEMO起始界面,同时在超级终端上也可以看到串口打印的启动信息。(3)根据提示,对固化在存储器上的程序进行演示。2、熟悉RealView开发环境,参见实验指导书“第三章 RealView MDK开发基础”3、学习实验“5. 2 LED控制实验(179页)”,参照本实验,自己创建一个类似的工程。通过新建一个简单的工程文件,并编译这个工程文件。学习ARM 仿真器的使用和开发环境的设置。学会在程序中设置断点,观察系统内存和变量,为调试应用程序打下基础。4 实验内容4.1 寄存器的设置S3C2410X 芯片上共有 71 个多功能的输入/输出引脚,它们分为 7 组 I/O 端口: (1)1 个 23 位的输出端口(端口 A)。 内蒙古工业大学 3下载后可任意编辑 (2)2 个 11 位的输入/输出端口(端口 B、H)。 (3)4 个 16 位的输入/输出端口(端口 C、D、E、G)。 (4)1 个 8 位的输入/输出端口(端口 F)在运行程序之前必须对每个用到的引...
