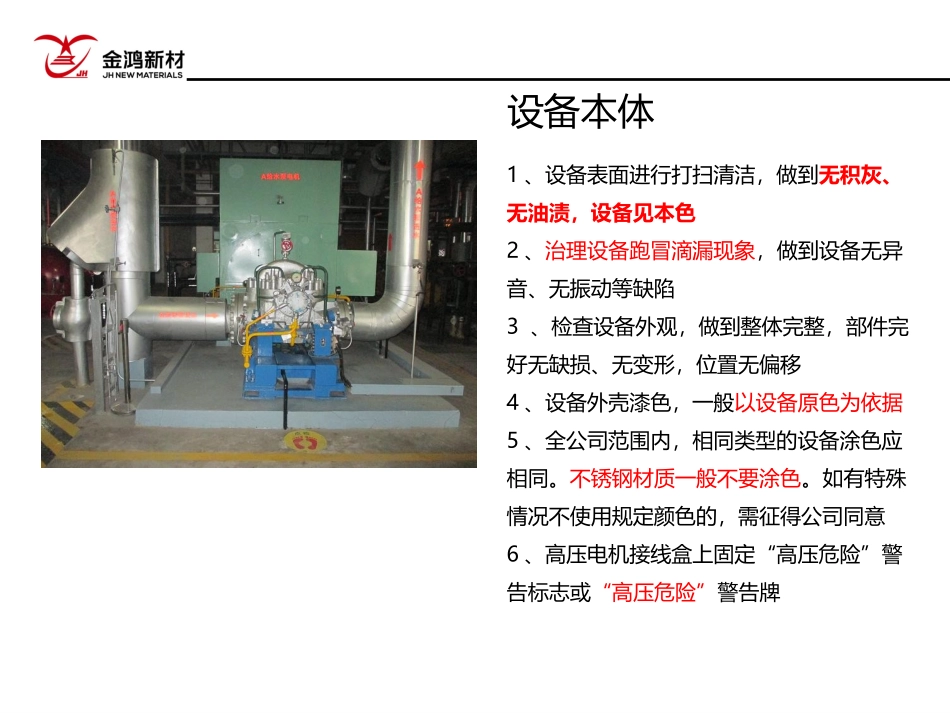

山东金鸿新材料股份有限公司山东金鸿新材料股份有限公司生产区域生产区域6S6S管理可视化图集管理可视化图集（（20182018第第11版）版）办公区域可视化标准生产区域可视化图集目录①设备本体②设备标志牌③阀门④仪表⑤转动机械⑥设备底座⑦管道名称、介质流向⑧点检点⑨警示标识⑩其它:安全防护围栏、地线、油位计等、电缆标志牌①平台②栏杆③楼梯④盖板⑤通道线⑥其它首先消除设备的跑冒滴漏缺陷设备本体1、设备表面进行打扫清洁，做到无积灰、无油渍，设备见本色2、治理设备跑冒滴漏现象，做到设备无异音、无振动等缺陷3、检查设备外观，做到整体完整，部件完好无缺损、无变形，位置无偏移4、设备外壳漆色，一般以设备原色为依据5、全公司范围内，相同类型的设备涂色应相同。不锈钢材质一般不要涂色。如有特殊情况不使用规定颜色的，需征得公司同意6、高压电机接线盒上固定“高压危险”警告标志或“高压危险”警告牌设备标志牌1、设备标志由设备编号、设备名称组成，企业可根据上级规定在设备标志中增加设备编码的内容。2、设备标志牌应定义清晰，能够准确反映设备的功能、用途和属性。3、设备本体或设备附近醒目位置应配置设备标志牌4、电气、热控盘（柜）本体醒目位置应配置设备标志牌阀门1、阀门外观应保持完整，手轮无缺损，阀门无渗漏、内漏缺陷2、手轮应刷成红色，阀体同管道颜色3、手轮上应用白色记号笔标识开、关方向4、阀门标志牌应标明：阀门名称、编号和开启、关闭操作方向，可采用圆形或带三角顶部的矩形标志牌扳手形阀门1、明确阀门的工作状态，在阀门正常工作时，容易判断出阀门的开关状态，防止事故的发生；2、直接用油漆笔标明“开”、“关”位置；3、制作开关标示牌，规格600m*700,悬挂在阀颈上。球阀状态（关）（开）700mm600mm仪表1、合格证粘贴牢固，不遮挡指示读数，编号正确，在检验有效期内2、表盘用色带划分区间。色带宽为3mm，绿色区间表示设备参数处于正常范围，黄色区间表示设备参数处于异常状态，红色区间表示设备参数处于故障状态，如左图所示2、不具有上下限管理作用的仪表可不采用以上管理转动机械机械设备外露电机1、转动机械两轴对中度应符合要求，联轴器连接牢固；2、转动机械外壳护罩应完整无缺损，固定牢固；3、护罩应刷成红色，并用白色箭头标明转动方向。电机旋转方向标识目的标明电机的旋转方向，便于操作和发现问题标准1、电机高度小于500mm，在护罩正上方用红色箭头标识；2、电机高度在500mm和1000mm之间时，在护罩侧面用红色箭头标识，箭头方向朝上；3、电机高度大于1000mm，在护罩端面上方用红色箭头标识。清扫工具管理目的明确清扫工具的放置位置，进行集中管理，方便取用，避免乱丢乱放现象，提高工作效率标准1、离地吊挂管理；2、固定清扫工具架的标示颜色为红色。箱式消火栓管理目的明确标识消防设施的位置及使用方法，防止阻碍消防器材使用，避免使用时浪费时间。标准1、室内箱式消火栓投影正下方使用红色矩形框进行定位；2、前面使用红色斑马线画出长为300mm（室外为400mm）的隔离区域；3、线宽50mm，斜线间距50mm，左低右高，倾角45°；4、消防设施前面禁止摆放物品；5、消防设施定期检查。水杯管理目的对水杯进行定置管理，取用方便，整齐美观。标准1、使用蓝色圆形即时贴对水杯进行定位；2、圆的直径为40mm;3、杯把定位方向一致。设备底座管理目的标准1、设备基础应平整，无凹陷或突起2、设备基础应浇灌严实，设备底座边缘与基础边缘距离不小于100mm3、设备的基础应刷漆,颜色及样式参照左图。管道名称、介质流向1、管道清理，做到表面无积灰、无油渍、无锈迹，管道无渗漏缺损2、管道刷漆防腐颜色应与管道内介质相对应，若为不锈钢管或管道外包覆保温，应在管道外标识色环3、管道上应标明介质流向，管道名称，管径低于10mm（直径）的管道可以不标注。10m以上的长管道宜每10m标注一次介质名称及介质流向。4、色环应放在箭头及介质名称中间，三者顺序不能颠倒错乱5、介质名称字体为黑体，颜色根据管道漆面设计，深色管道用白色字，浅色管道用红色字动力管道颜色消防水管注油孔管理目的便于注油管理，明确各部位注油周期。标准...
