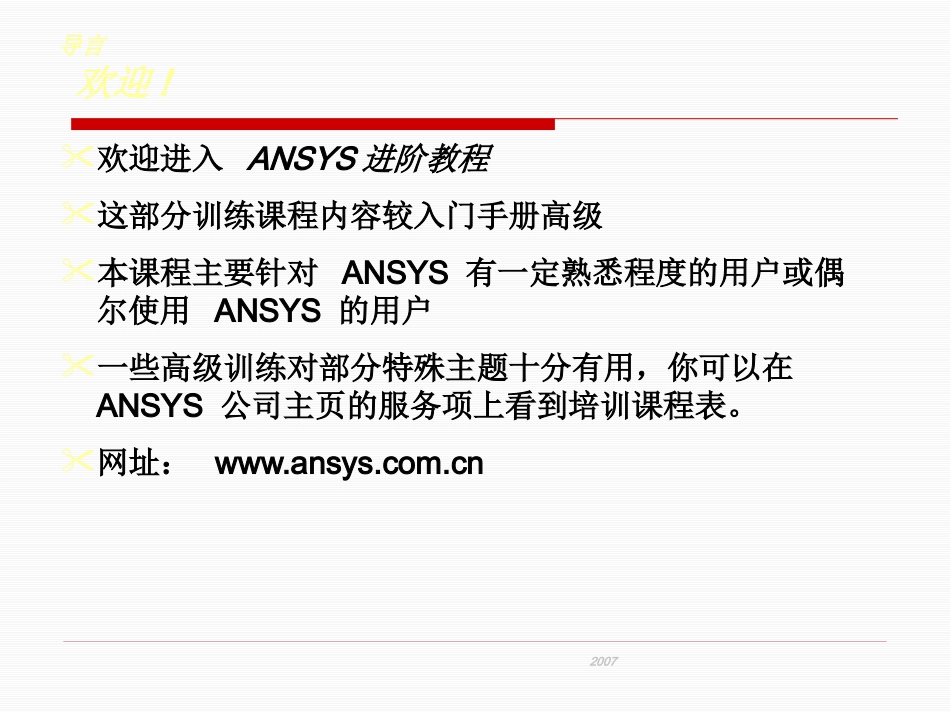

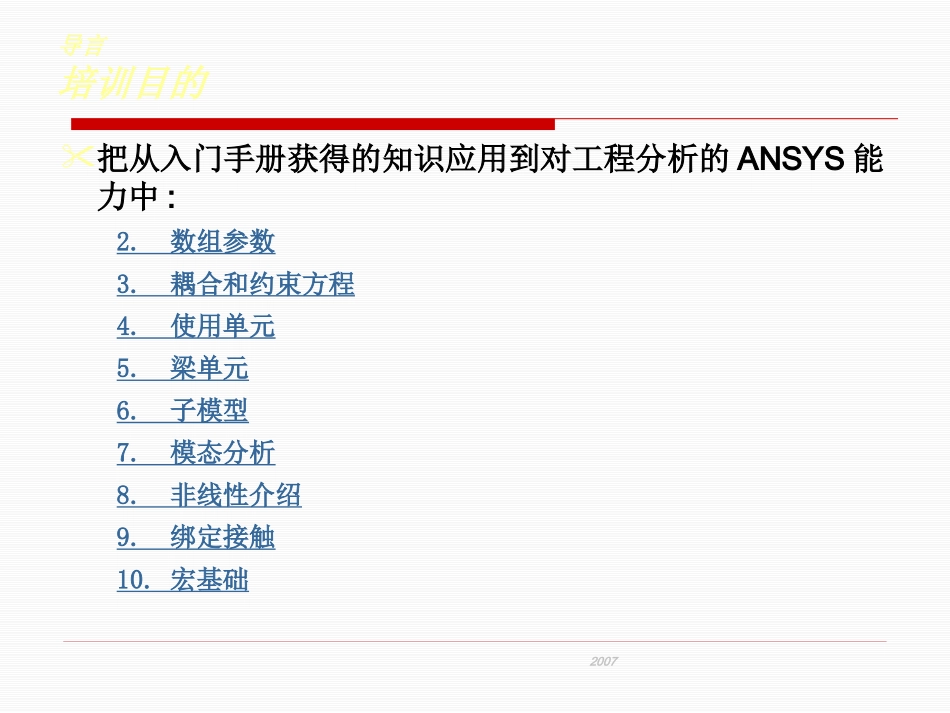

ANSYS经典入门培训教程导言欢迎!欢迎进入ANSYS进阶教程这部分训练课程内容较入门手册高级本课程主要针对ANSYS有一定熟悉程度的用户或偶尔使用ANSYS的用户一些高级训练对部分特殊主题十分有用，你可以在ANSYS公司主页的服务项上看到培训课程表。网址：www.ansys.com.cn2007导言培训目的把从入门手册获得的知识应用到对工程分析的ANSYS能力中:2.数组参数3.耦合和约束方程4.使用单元5.梁单元6.子模型7.模态分析8.非线性介绍9.绑定接触10.宏基础2007数组参数第2章2.数组参数数组参数是能够容纳多个值的参数数组参数可以是1-D,2-D,or3-D.1-D:m行x1列2-D:m行xn列3-D:m行xn列xk面17.1-47.6-5.225.0107.9814173861057-477041033-52348714125-666221071115x1array5x3arraymxnx3arrayAA=BB=CC=2007...数组参数本章主要讨论怎样定义和使用数组参数.主要内容:A.数组参数的类型B.怎样定义数组C.获取数据库信息D.数组操作E.专题2007数组参数A.数组参数的类型有三种数组参数类型:数值数组表字符数组数值数组是标准的1-D,2-D,或3-D数值矩阵，如下面的BBBB(2,3)=704BB(3,1)=1033等.814173861057-477041033-52348714125-666221071115x3arrayBB=2007数组参数...数组参数的类型数据表除了行、列、面可以是实数外与数值数组类似。第零行、零列、零面必须填充数字。对定义随时间变化的载荷和类似情况非常有用例如,表FORCE可以表示力随时间的变化关系，第零行表示时间值。FORCE(0.4)=279.9996FORCE(6.5)=560.0FORCE(8.9)=119.25等2007数组参数...数组参数的类型一个字符型数组是1-D、2-D或3-D的字符串矩阵可用来存放文件名，自由度标识等每个字符串不超过8个字符。JOB1JOB2JOB3JOB4JOB5jobs=UXUYUZROTYROTZdofs=2007数组参数B.怎样定义数组定义数组的步骤:1.指定类型和维数UtilityMenu>Parameters>ArrayParameters>Define/Edit>Add或使用*DIM命令.例如:*dim,aa,array,4!4x1x1array*dim,force,table,5!5x1x1table*dim,bb,array,5,3!5x3x1array*dim,dofs,char,6!6x1x1characterarray2007数组参数...怎样定义数组2.给数组赋值UtilityMenu>Parameters>ArrayParameters>Define/Edit>Edit或使用*VEDIT命令或使用“=”命令.例如:bb(1,1)=11,21,31,41,51bb(1,2)=12,22,32,42,52bb(1,3)=13,23,33,43,53注意：输入数据按列排列2007数组参数...怎样定义数组对于表型数组,必须定义第0个位置。否则，取缺省值7.8886E-31。例如:force(1,1)=0,560,560,238.5,0force(1,0)=1E-6,0.8,7.2,8.5,9.3force(0,1)=02007数组参数...怎样定义数组对字符数组,不能以图形方式填充字符串使用“=”命令键入值，接着用*STAT显示字符串每个字符串必须用单引号括起来例如:dofs(1)=‘ux’,‘uy’,‘uz’,‘rotx’,‘roty’,‘rotz’*stat,dofs2007数组参数...怎样定义数组给数组赋值的其他方法：用*VFILL命令或(UtilityMenu>Parameters>ArrayParameters>Fill)预定义函数赋值跃阶函数随机函数等从一个文件读入数据：*VREAD用于数值数组*TREAD用于数据表或UtilityMenu>Parameters>ReadfromFile从数据库获取(下一步讨论)。2007数组参数C.获取数据库信息正如*GET从数据库获取标量数据，可以用*VGET获取数组信息.或UtilityMenu>Parameters>GetArrayData先定义数组，然后获取数据.例如:*dim,dispval,array,20,3!20x3array*vget,dispval(1,1),node,1,u,x!UXofnodes1-20incolumn1*vget,dispval(1,2),node,1,u,y!UYincolumn2*vget,dispval(1,3),node,1,u,z!UZincolumn32007数组参数…获取数据库信息其他可获取的数组信息类型:节点和关键点坐标(当前坐标系)单元属性,体，面等.实体的选择状态(1选上,0未选上)节点应力,应变,温度梯度，热通量等单元表数据等…2007数组参数D.数组操作一旦定义了数组参数,就可以对它们进行各种操作UtilityMenu>Parameters>ArrayOperations或使用*VFUN,*VOPER,*VSCFUN,*VWRITE等命令2007数组参数...数组操作*VFUN对单个数组元素操作*vfun,b(1),sin,a(1)等价于b(j)=sin(a(j))...
