焊接符号含义

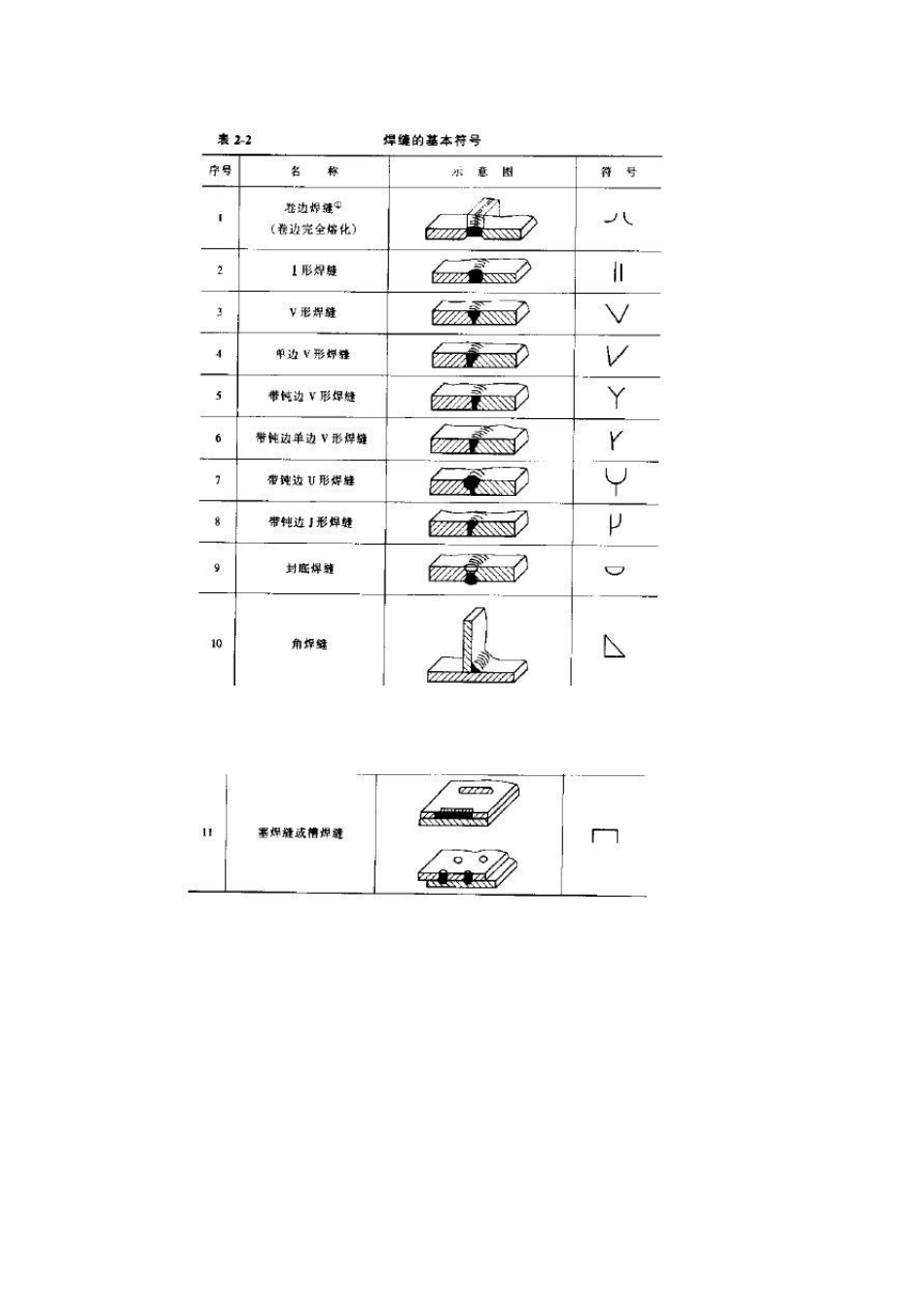

焊接符号 什么是焊接符号 焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。我国的焊接符号是由国家标准 GB324 规定的。 焊接符号有什么作用 焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。焊接符号可以表示出: (1)所焊焊缝的位置。 (2)焊缝横截面形状(坡口形状)及坡口尺寸。 (3)焊缝表面形状特征。 (4)表示焊缝某些特征或其他要求。 焊接加工符号的国家标准有哪些 焊接符号的国家标准主要有两个: (1) GB324 一1988《焊缝代号》。 (2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 焊接符号由哪几部分组成 焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。 焊缝形式及坡口尺寸在图纸上是怎样表示的 焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。 表示焊缝的基本符号有哪些 焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。GB324-1988中规定了 13 种焊缝形式的符号，见表 2-2。 表示焊缝的辅助符号有哪些 辅助符号表示焊缝表面形状特征的符号，见表2-3。不需要确切地说明焊缝的表面形状时，可以不用辅助符号。 表示焊缝的补充符号有哪些 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。 表示焊缝的尺寸符号有哪些 焊缝的尺寸符号见表2-5。 焊接符号标注中的指引线 指引线是表示指引焊缝位置的符号。由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。指引线指向有关焊缝处，基准线一般应为水平线。焊缝符号及尺寸标注在基准线上，必要时基准线末端 加一尾部，作其它说明用(如焊接方法等)，如图3-18 所示。 焊接符号标注方法 完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。标注箭头线时，可指向焊缝或不指向焊缝，如图3-19 所示。 基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基...
