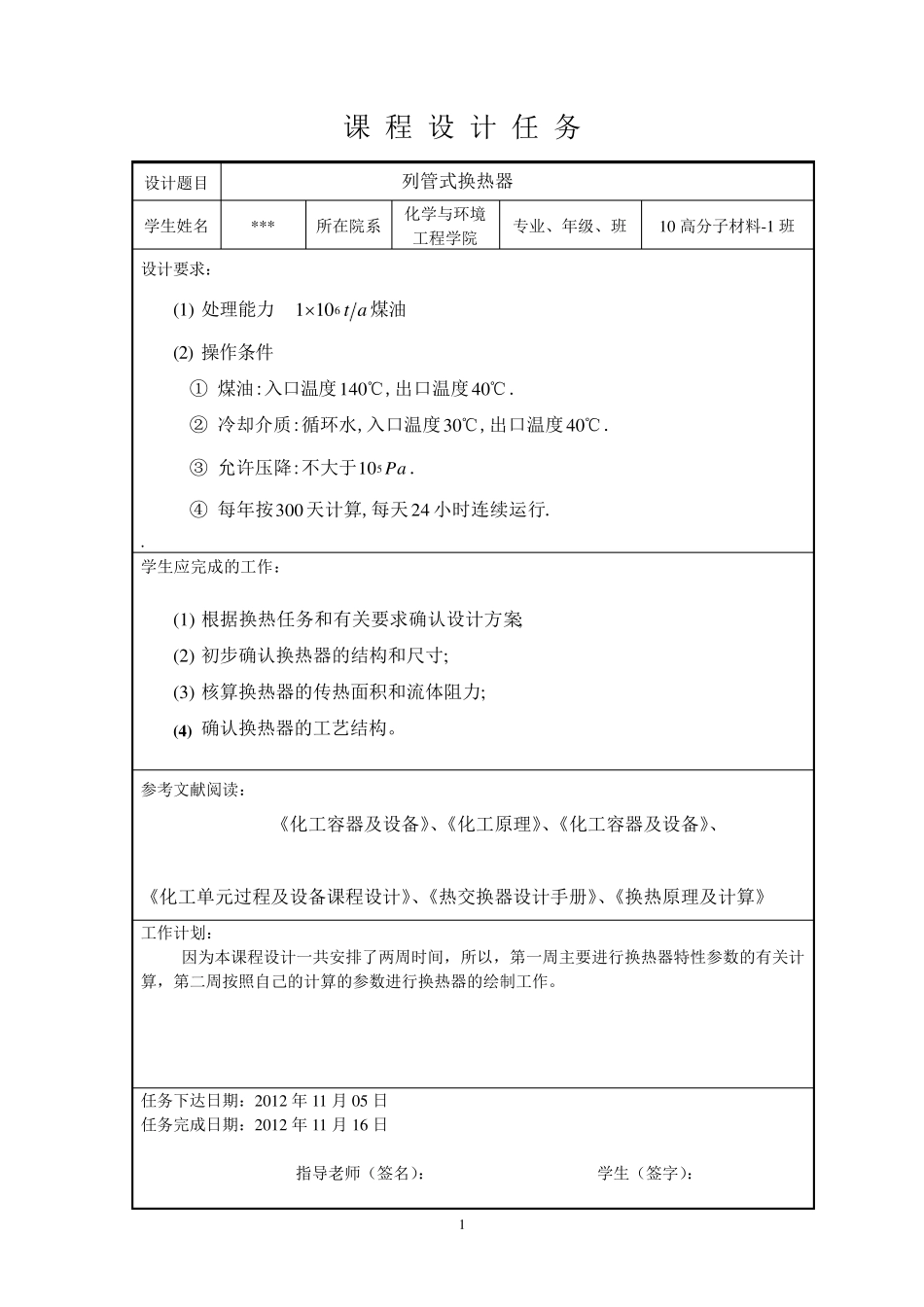

安阳工学院 课 程 设 计 说 明 书 课程名称：化工原理课程设计 设计题目：列管式换热器 院 系：化学与环境工程学院 学生姓名：*** 学 号：************ 专业班级：10 高分子材料与工程(1)班 指导教师：*** 2 0 1 2 年 1 1 月 1 5 日 1 课 程 设 计 任 务 设计题目 列管式换热器 学生姓名 *** 所在院系 化学与环境工程学院 专业、年级、班 10 高分子材料-1 班 设计要求： (1) 处理能力 at6101煤油 (2) 操作条件 ① 煤油:入口温度℃140,出口温度℃40. ② 冷却介质:循环水,入口温度℃30,出口温度℃40. ③ 允许压降:不大于Pa510. ④ 每年按300天计算,每天24 小时连续运行. . 学生应完成的工作： (1) 根据换热任务和有关要求确认设计方案; (2) 初步确认换热器的结构和尺寸; (3) 核算换热器的传热面积和流体阻力; (4 ) 确认换热器的工艺结构。 参考文献阅读： 《化工容器及设备》、《化工原理》、《化工容器及设备》、 《化工单元过程及设备课程设计》、《热交换器设计手册》、《换热原理及计算》 工作计划： 因为本课程设计一共安排了两周时间，所以，第一周主要进行换热器特性参数的有关计算，第二周按照自己的计算的参数进行换热器的绘制工作。 任务下达日期：2012 年11 月 05 日 任务完成日期：2012 年11 月 16 日 指 导 老 师 （ 签 名）： 学生（ 签 字 ）： 2 列管式换热器设计 [摘要]通过对列管式换热器的设计，首先要确定设计的方案，选择合适的计算步骤。查得计算中用到的各种数据，对该换热器的传热系数 传热面积 工艺结构尺寸等等要进行核算，与要设计的目标进行对照是否能满足要求，最终确定换热器的结构尺寸为设计图纸做好准备和参考，来完成本次课程设计。 [关键字] 换热器 标准 方案 核算 结构尺寸 3 目录 第一章 概述......................................................................................................................4 第二章 方案的设计与拟定..............................................................................................6 第三章 设计计算..............................................................................................................9 3.1 确定设计方案.............................................................................
