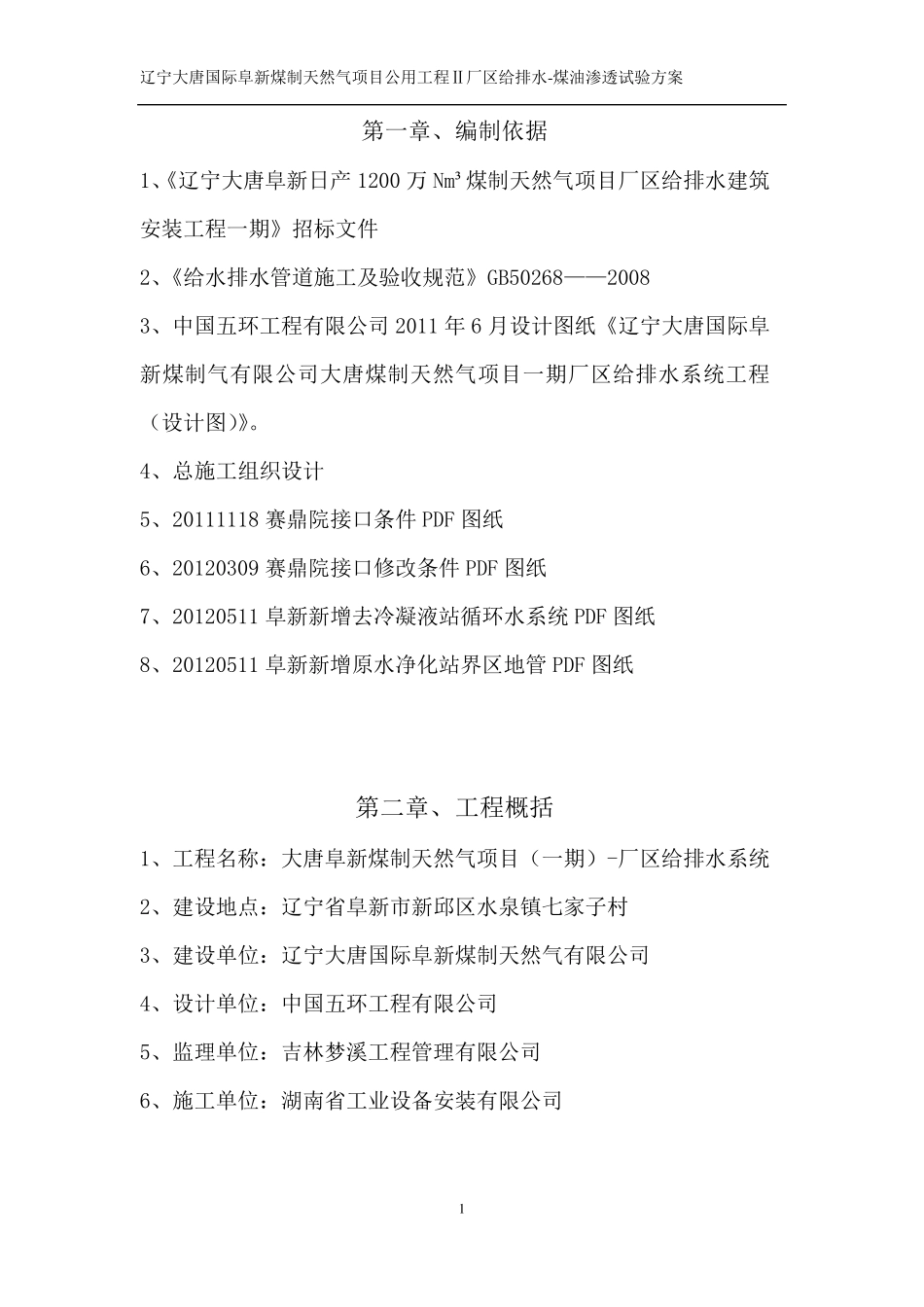

大唐阜新煤制天然气项目（一期）-厂区给排水系统循环水管道煤油渗透试验方案 公司质量方针：干一项工程，创一座精品，交一方朋友，献一片真情 大唐阜新煤制天然气项目（一期） -厂区给排水系统 煤 油 渗 透 试 验 措 施 编制： 审核： 批准： 湖南省工业设备安装有限公司 二○一二年六月八日大唐阜新煤制天然气项目（一期）-厂区给排水系统循环水管道煤油渗透试验方案 公司质量方针：干一项工程，创一座精品，交一方朋友，献一片真情 目 录 一、编制依据…………………………………………………………1 二、工程概况…………………………………………………………1 三、管道煤油渗透试验方案……………………………………………2 四、安全及注意事项措施……………………………………………5 辽宁大唐国际阜新煤制天然气项目公用工程Ⅱ厂区给排水-煤油渗透试验方案 1 第一章、编制依据 1、《辽宁大唐阜新日产1200 万Nm³煤制天然气项目厂区给排水建筑安装工程一期》招标文件 2、《给水排水管道施工及验收规范》GB50268——2008 3、中国五环工程有限公司 2011 年 6 月设计图纸《辽宁大唐国际阜新煤制气有限公司大唐煤制天然气项目一期厂区给排水系统工程（设计图）》。 4、总施工组织设计 5、20111118 赛鼎院接口条件PDF 图纸 6、20120309 赛鼎院接口修改条件PDF 图纸 7、20120511 阜新新增去冷凝液站循环水系统 PDF 图纸 8、20120511 阜新新增原水净化站界区地管PDF 图纸 第二章、工程概括 1、工程名称：大唐阜新煤制天然气项目（一期）-厂区给排水系统 2、建设地点：辽宁省阜新市新邱区水泉镇七家子村 3、建设单位：辽宁大唐国际阜新煤制天然气有限公司 4、设计单位：中国五环工程有限公司 5、监理单位：吉林梦溪工程管理有限公司 6、施工单位：湖南省工业设备安装有限公司 辽宁大唐国际阜新煤制天然气项目公用工程Ⅱ厂区给排水-煤油渗透试验方案 2 7、适用范围 煤油渗透试验主要适用于20120309 赛鼎院接口修改条件PDF图纸、20120511 阜新新增去冷凝液站循环水系统PDF 图纸、20120511阜新新增原水净化站界区地管PDF 图纸设计新增且根据现场实际情况不具备参与试压条件的、管口未封闭的循环水管焊口检测。参与煤油渗透试验的管道如下表： 序号 规格型号 坐标区域 单位 数量 备注 1 φ1620*12 A3949.50,B5110.20-A3949.50,B5145.00 米 29.32 循环水 2 φ1620*12 A39...
