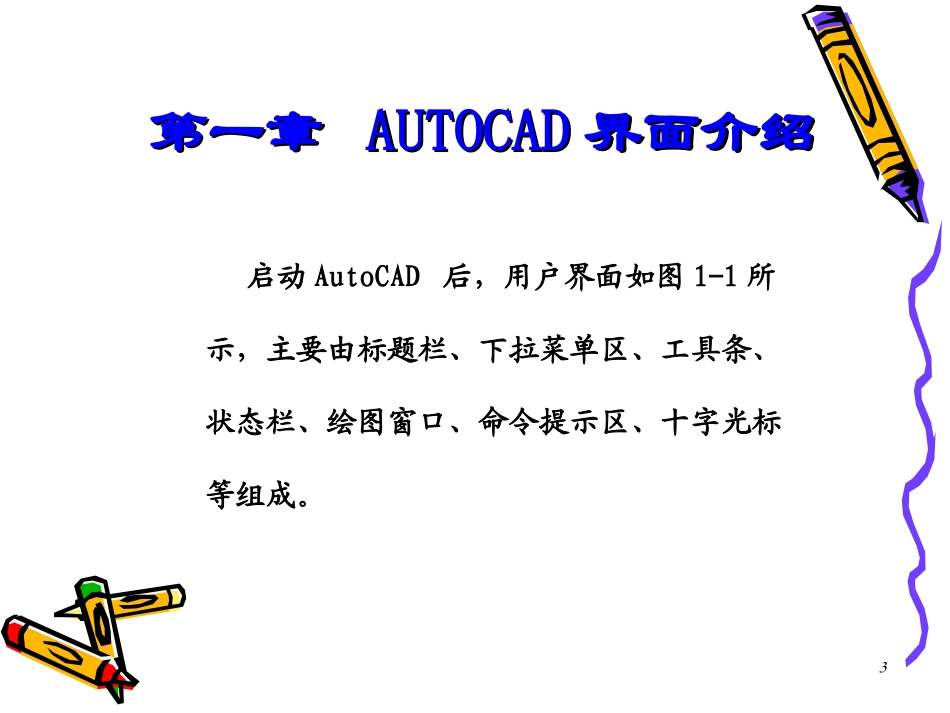

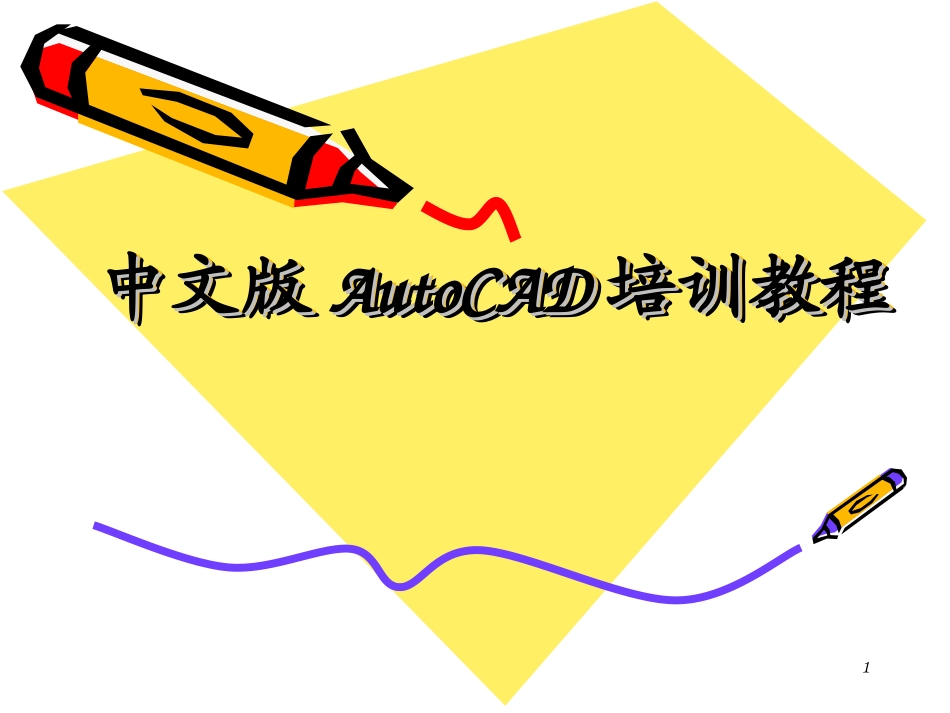

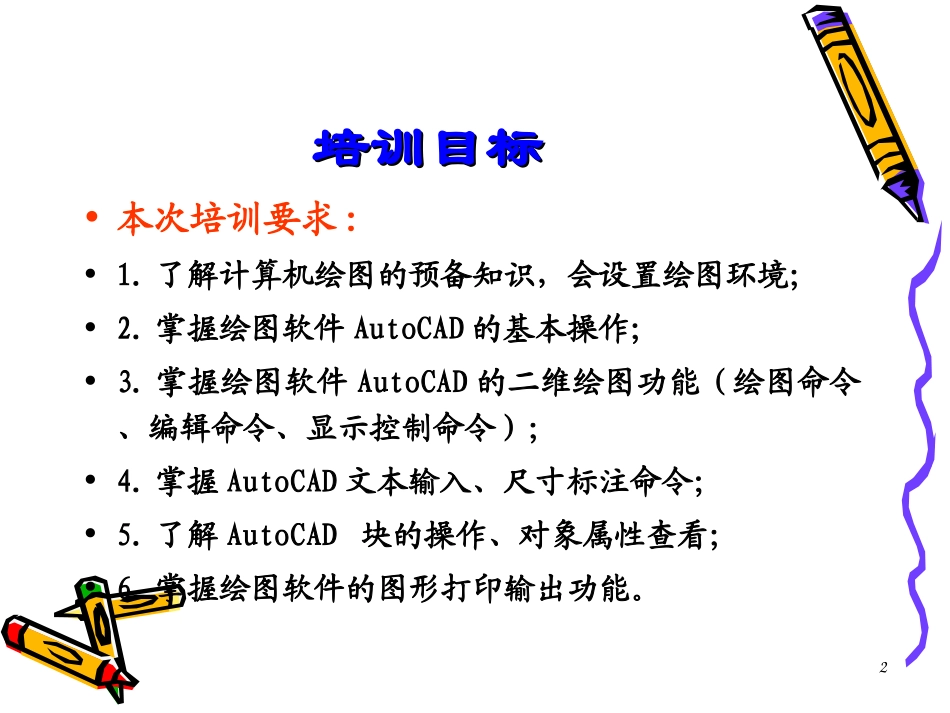

1中文版中文版AutoCADAutoCAD培训教程培训教程中文版中文版AutoCADAutoCAD培训教程培训教程培训目标培训目标•本次培训要求:•1.了解计算机绘图的预备知识，会设置绘图环境；•2.掌握绘图软件AutoCAD的基本操作；•3.掌握绘图软件AutoCAD的二维绘图功能（绘图命令、编辑命令、显示控制命令）；•4.掌握AutoCAD文本输入、尺寸标注命令；•5.了解AutoCAD块的操作、对象属性查看；•6.掌握绘图软件的图形打印输出功能。23第一章第一章AUTOCADAUTOCAD界面介绍界面介绍启动AutoCAD后，用户界面如图1-1所示，主要由标题栏、下拉菜单区、工具条、状态栏、绘图窗口、命令提示区、十字光标等组成。图1-1用户界面系统标题栏文档标题栏下拉菜单区标准工具条十字光标绘图窗口坐标系图标模型与布局标签滚动条命令提示区状态栏绘图工具条滚动条对象属性工具条修改工具条•第二章基本绘图命令和编辑命令第二章基本绘图命令和编辑命令5AutoCAD2008常用的绘图命令命令名命令命令别名功能直线LINEL绘制直线段构造线XLINEXL绘制无穷长直线多段线PLINEPL绘制二维复合线正多边形POLYGONPOL绘制3~1024边的正多边形矩形RECTANGREC绘制一个矩形圆弧ARCA绘制一段圆弧圆CIRCLEC绘制一个圆修订云线REVCLOUD绘制云彩曲线或烟雾曲线样条曲线SPLINESPL绘制二次或三次样条曲线椭圆ELLIPSEEL绘制一个椭圆椭圆弧ELLIPSEEL绘制一段椭圆弧插入块INSERTI插入图块创建块BLOCKB创建图块点POINTPO绘制点图案填充HATCHH用图案填充选定的封闭区域面域REGIONREG创建选定的封闭区域为面域多行文字MTEXTMT绘制多行文字表1-1绘图工具条与命令AutoCAD2008常用的修改命令表1-2修改工具条与命令命令名命令命令别名功能删除ERASEE从图形中删除选定的对象复制对象COPYCO复制选定的对象镜像MIRRORMI对称复制选定的对象偏移OFFSETO创建同心圆、平行线和平行曲线阵列ARRAYAR创建按指定方式排列的多个对象副本移动MOVEM在指定方向上按指定距离移动对象旋转ROTATERO绕基点旋转对象缩放SCALESC在X、Y和Z方向按比例放大或缩小对象拉伸STRETCHS移动或拉伸对象修剪TRIMTR按其他对象定义的剪切边修剪对象延伸EXTENDEX将对象延伸到另一对象打断于点BREAKBR在两点之间打断选定对象打断BREAKBR在两点之间打断选定对象倒角CHAMFERCHA给对象加倒角圆角FILLETF给对象加圆角分解EXPLODEX将合成对象分解为其部件对象第二章基本绘图命令和编辑命令第二章基本绘图命令和编辑命令•2.1基本绘图命令•2.1.1直线•直线是AutoCAD中最基本的图形，也是绘图过程中用得最多的图形。用户可以绘制一系列连续的直线段，但每条直线段都是一个独立的对象。单击“直线”按钮，或在命令行中输入LINE，都可执行该命令。8命令:_line指定第一点://通过坐标方式或者光标拾取方式确定直线第一点指定下一点或[放弃(U)]://通过其他方式确定直线第二点选择“绘图”→“圆弧”菜单下的级联菜单命令，或单击“圆弧”按钮，或在命令行中输入ARC，都可执行绘制圆弧命令。•2.1.2.绘制圆弧(1)指定三点方式：ARC命令的默认方式，依次指定3个不共线的点，绘制的圆弧为通过这3个点而且起于第一个点止于第三个点的圆弧。(2)指定起点、圆心以及另一参数方式：圆弧的起点和圆心决定了圆弧所在的圆，第3个参数可以是圆弧的端点（中止点）、角度（即起点到终点的圆弧角度）和长度（圆弧的弦长）.(3)指定起点、端点以及另一参数方式：圆弧的起点和端点决定了圆弧圆心所在的直线，第3个参数可以是圆弧的角度、圆弧在起点处的切线方向和圆弧的半径。选择“绘图”→“矩形”命令，或单击“矩形”按钮，或在命令行中输入RECTANG来执行矩形命令。2.1.3.绘制矩形命令行提示中的“标高”选项和“厚度”选项使用较少；“倒角”选项用于设置矩形倒角的值，即从两个边上分别切去的长度，用于绘制倒角矩形；“圆角”选项用于设置矩形4个圆角的半径，用于绘制圆角矩形；“宽度”选项用于设置矩形的线宽。系统给用户提供了3种绘制矩形的方法：一种是通过两个角点绘制矩形，这是默认方法；第二种是通过角点和边长确定矩形；第三种是通过面积来确认矩形。命令:_rectang指定第一个角点或[倒角(C)/标高(E)/圆角(F)...
