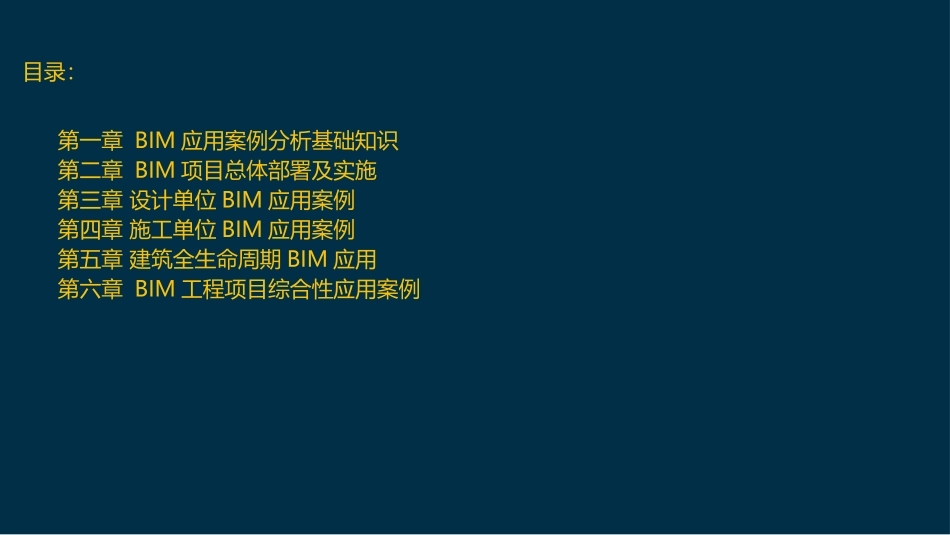

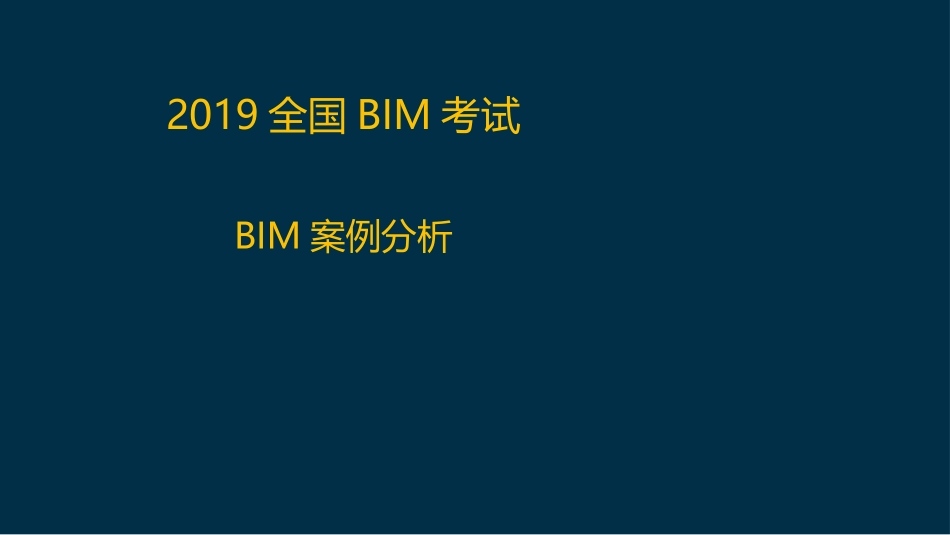

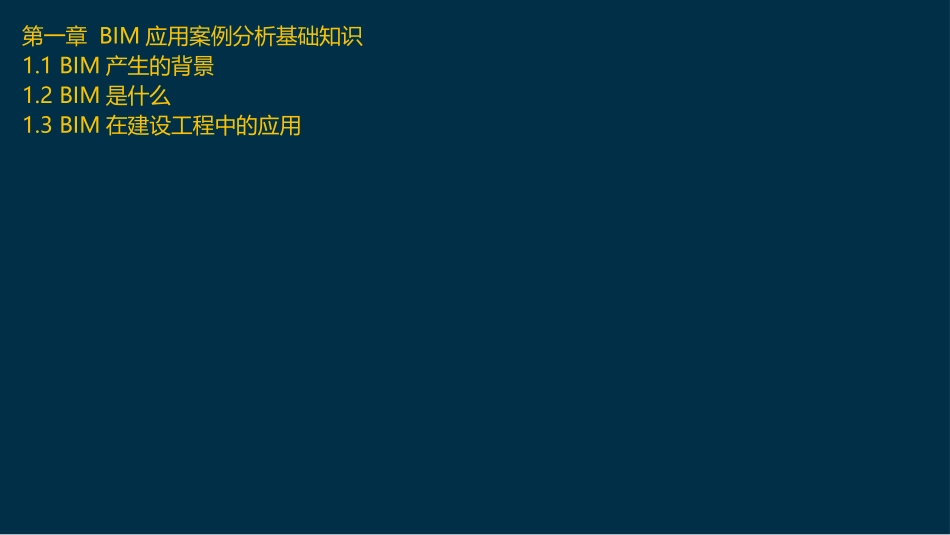

2019全国BIM考试BIM案例分析目录:第一章BIM应用案例分析基础知识第二章BIM项目总体部署及实施第三章设计单位BIM应用案例第四章施工单位BIM应用案例第五章建筑全生命周期BIM应用第六章BIM工程项目综合性应用案例第一章BIM应用案例分析基础知识1.1BIM产生的背景1.2BIM是什么1.3BIM在建设工程中的应用1.1BIM产生的背景1.1.1当今建筑业现状1.生产效率低下2.建筑业存在下列问题:(1)全球范围内建筑业在IT(信息技术产业)的投资不足制造业的20%(2)建筑业浪费现象严重(3)信息的断裂丢失(4)材料用量偏差(5)图纸的技术瓶颈在CAD二维图纸之间的信息是分离的,各专业之间也是相互分离的。3.现如今,超高层建筑,复杂结构,异形结构占比越来越多,二维图纸变得更加复杂,难以理解,施工往往需要进行多次的图纸会审,才能够理解设计意图;有些构件需要经过多次推敲,尝试才能符合设计要求。美国Vdara(维达拉)酒店,花费90亿美元伦敦奥运会水上运动中心1.1.2BIM产生的背景BIM的产生是由于市场需求,总结为以下四点:(1)项目越来越复杂,二维设计已经不能满足要求;(2)未来产品质量的要求越来越高;(3)造价和工期控制越来越严格;(4)目前国内的技术和管理水平落后,与国外存在巨大的差距。1.2BIM是什么1.2.1BIM的含义BIM的英文全称是BuildingInformationModeling,即建筑信息模型,它是以三维数字技术为基础,集成了建筑工程项目各种相关信息的工程数据模型,是对工程项目相关信息的详尽表达,也是数字技术在建筑工程中的直接应用,使设计人员和工程技术人员能够协同工作,对各种建筑信息作出正确的应对。同时,BIM又是一种应用于设计、建造、管理的数字化方法,这种方法支持建筑工程的集成管理环境,可以提前预演工程建设,提前发现问题并解决,显著提高效率,减少风险。基础模型Modeling核心信息InformationB—Building:建筑行业I—Information:信息M—Model:建筑信息模型是(一个设施的)数字化表达Modeling:建筑信息模型应用是(项目的)BusinessProcessMangement:建筑信息管理是(BusinessProcess)组织和管理。BIM的含义总结为以下三点:(1)BIM是以三维数字技术为基础,集成了建筑工程项目各种相关信息的工程数据模型,是对工程项目设施实体与功能特性的数字化表达。(2)BIM是一个完善的信息模型,能够连接建筑项目生命周期不同阶段的数据、过程和资源,是对工程对象的完整描述,提供可自动计算、查询、组合拆分的实时工程数据,可被建设项目各参与方普遍使用。(3)BIM具有单一工程数据源,可解决分布式、异构工程数据之间的一致性和全局共享问题,支持建设项目生命周期中动态的工程信息创建、管理和共享,是项目实时的共享数据平台。BIM传达的理念(BIM的存在方式)—信息共享BIM是在项目全生命周期内,使用富含信息的三维模型作为中心数据库,在项目利益干系人之间共同进行创建、检查和沟通协调项目信息的一个过程。1.2.2BIM的特点BIM具有可视化、一体化、参数化、仿真性、协调性、优化性、可出图性、信息完备性这八大特点。1.可视化可视化包括:设计可视化、施工可视化、设备可操作性可视化、机电管线碰撞检查可视化。(1)设计可视化设计可视化即在设计阶段建筑及构件以三维方式直观呈现出来。设计师能够运用三维思考方式有效地完成建筑设计,同时也使业主(或最终用户)真正摆脱了技术壁垒限制,随时可直接获取项目信息,大大减少了业主与设计师间的交流障碍。(2)施工可视化施工可视化包括:施工组织可视化和复杂构造节点可视化。①施工组织可视化施工组织可视化即利用BIM工具创建建筑设备模型、周转材料模型、临时设施模型等,以模拟施工过程,确定施工方案,进行施工组织。通过创建各种模型,可以在电脑中进行虚拟施工,使施工组织可视化。②复杂构造节点可视化复杂构造节点可视化即利用BIM的可视化特性可以将复杂的构造节点全方位呈现,如复杂的钢筋节点、幕墙节点等。(3)设备可操作性可视化设备可操作性可视化即利用BIM技术可对建筑设备空间是否合理进行提前检验。(4)机电管线碰撞检查可视化机电管线碰撞检查可视化即通过将各专业模型组装为...
