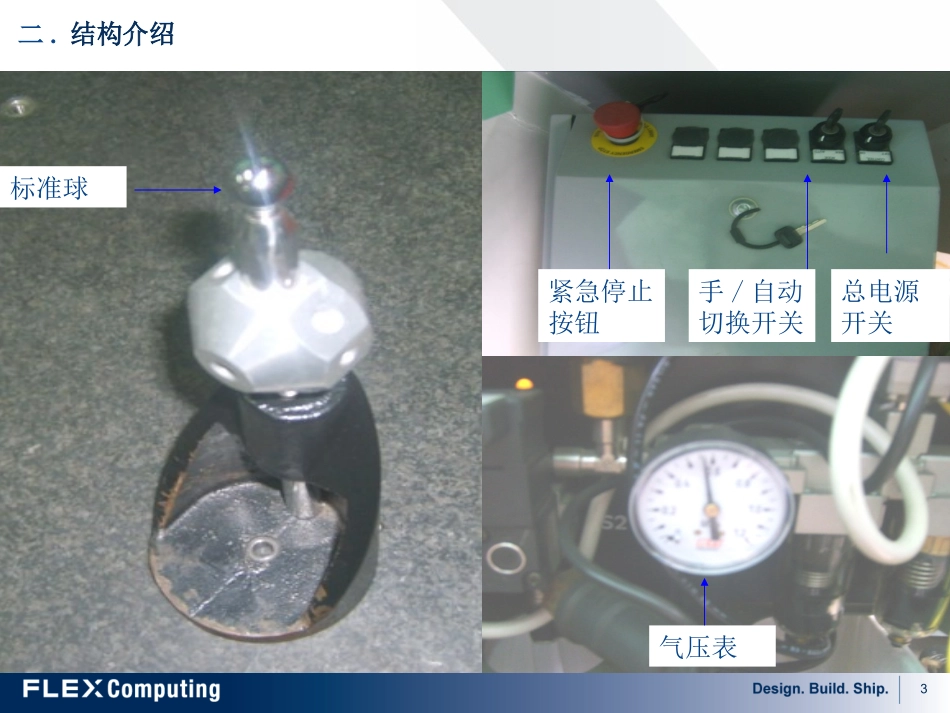

三次元操作培训教材UpdatedDate:2017-1-12PreparedBy:ZhaoYang2一.用途目的用途:直接量测外形、外径、段差、深度、内径及形位公差。仪器名称:三次元仪器最大行程:X轴:0~1000MMY轴:0~2000MMZ轴:0~1000MM解析度:0.00001MM或0.00001INCH工作温湿度:溫度20±5,℃℃相對濕度45%~90%.工作气压:0.4~0.6MPa和0.6~0.8MPa量测精度:3.5+5L/1000um(big)2.8+4L/1000um(small)(2.6um重复性)3二.结构介绍总电源开关手/自动切换开关紧急停止按钮标准球气压表4二.控制合手柄紧急停止速度控制三轴锁定完成空点连机加电删除点测针补尝组合功能5三.步骤一.测头校验测头对话框基本內容测针定义柱形针定义及校验盘形测针定义及校验星型测针定义及校验五方向测针定义及校验二.坐标系建立3-2-1坐标系建立方法迭代法坐标系建立原理及方法最佳擬合坐标系建立原理及方法三.安全面及工作面设定61.测头对话框基本內容(说明文字按用途所写,不是中文翻譯)测头文件(测头名称)所用到的测头角度测头部件列表当前测头配置列表Measure:开始校验Edit:编辑测头角度Tolerances:部件公差设定Setup:參数设定Delete:刪除测头角度或测头部件AddAngles:添加测头角度Results:查看校验结果MarkUsed:标記当前程序所用到的角度GlobalUsed:标記PCDMIS默认目录下所有程序所用到的角度四.测头校验7四.测头校验2.测针定义A.输入测针名(最好具有一定代表性意义),同时出现测座出现效果B.加入转接头8四.测头校验2.测针定义C.加入TP200D.加入10mm延长杆E.同样直径为1mm长为35.5mm的测针9一.测头校验2.测针定义说明:PROBEPH10MQ:指测座名称,依实际机器型号不同而不同CONVERT30MM_TO_MQ:转接头,接于测座与TP200之间,有的机器沒有此转接头PROBE_TP200:测针感应头,用于信号采集和测针连接,也是依实际机型不同而不同EXTEN10MM:代表Extent:10mm,指10mm延长杆,如果是20mm延长杆则为EXTEN20MM,依此类推……TIP1.0BY35.5MMSHNK:指直径为1.0mm,长度为35.5mm的柱形测针,其中SHNK为柱形针所特有标识.再如:TP0.5BY10MM指球径为0.5mm长度为10mm的球形测针,“注意沒有SHNK”字样再如:TIP25BY3MMDISK指直径为25mm厚度为3mm的盘形测针,“它以DISK”字样标识10一.测头校验2.测针定义用途说明:柱形针:头部为半球,后端为圆柱狀,使用时可用球面或圆柱面进行量测,通常用于薄壁件量测,注意量测宽度尺寸时必须使用圆柱面.球形针:头部为人造红宝石材料,通常比柱形针有较高精度,使用时只能使用球面,不能使用后面的金属杆.盘形针:用于量测直径较大深孔的尺寸,只能使用边缘进行量测,不能使用底部进行量测.11一.测头校验3.柱形针定义及校验校验前的准备:如下图,现有测头角度只有TIPA0B0,需新增其它角度双击某一部件可以实现隐藏该部件的效果点击此用于添加角度(详见下页)去掉此选项12一.测头校验3.柱形针定义及校验添加角度:可在此输入添加也可在此选择添加13一.测头校验3.柱形针定义及校验专用于校验柱形针之圆柱部分校验采点数校验圆柱有校长度14一.测头校验3.柱形针定义及校验在上一次校验操作之后,如果标准球位置改变,则必须点“Yes”,以便手动在标准球上采点,反之选择“No”.如果选择“Yes”,会出现如下提示框,回答“OK”即可.在前一对话框中点击Measure键,出现如下提示框:15一.测头校验4.盤形测针定义及校验盤形针结构分析(以厚度为2mm的盤形针为例):注意:此为盤形针的工作部分.其边缘为球面的一部分!16一.测头校验4.盤形测针定义及校验使用柱形针测深孔球测碰到孔壁,TP200已撞上!使用盤形针测深孔,问題简单多了!什么时候用到盤形测针?17一.测头校验4.盤形测针定义及校验盤形测针校验:取消该选项18一.测头校验4.盤形测针定义及校验特別说明:由盤形测针的结构可知,盤形测杆的工作面为边缘部分,而下表面不能使用!因此,在校验盤形测针时,不能使用盤形测针下表面去点击标准球頂面,而是先换上一根球形测针进行校正以找到标准球的位置,再换上盤形测针进行自动校正!19一.测头校验5.星形测针定义及校验星形测针的用途与结构:星形测针的用途:主要用于测零件內腔及深孔.如缸径上的钻孔,沟槽等.测尖编号原则:测尖号1:2BY18MMSTAR(方向向下)测尖号2:TIPSTAR2BY10(指向X+)测尖号3:...
