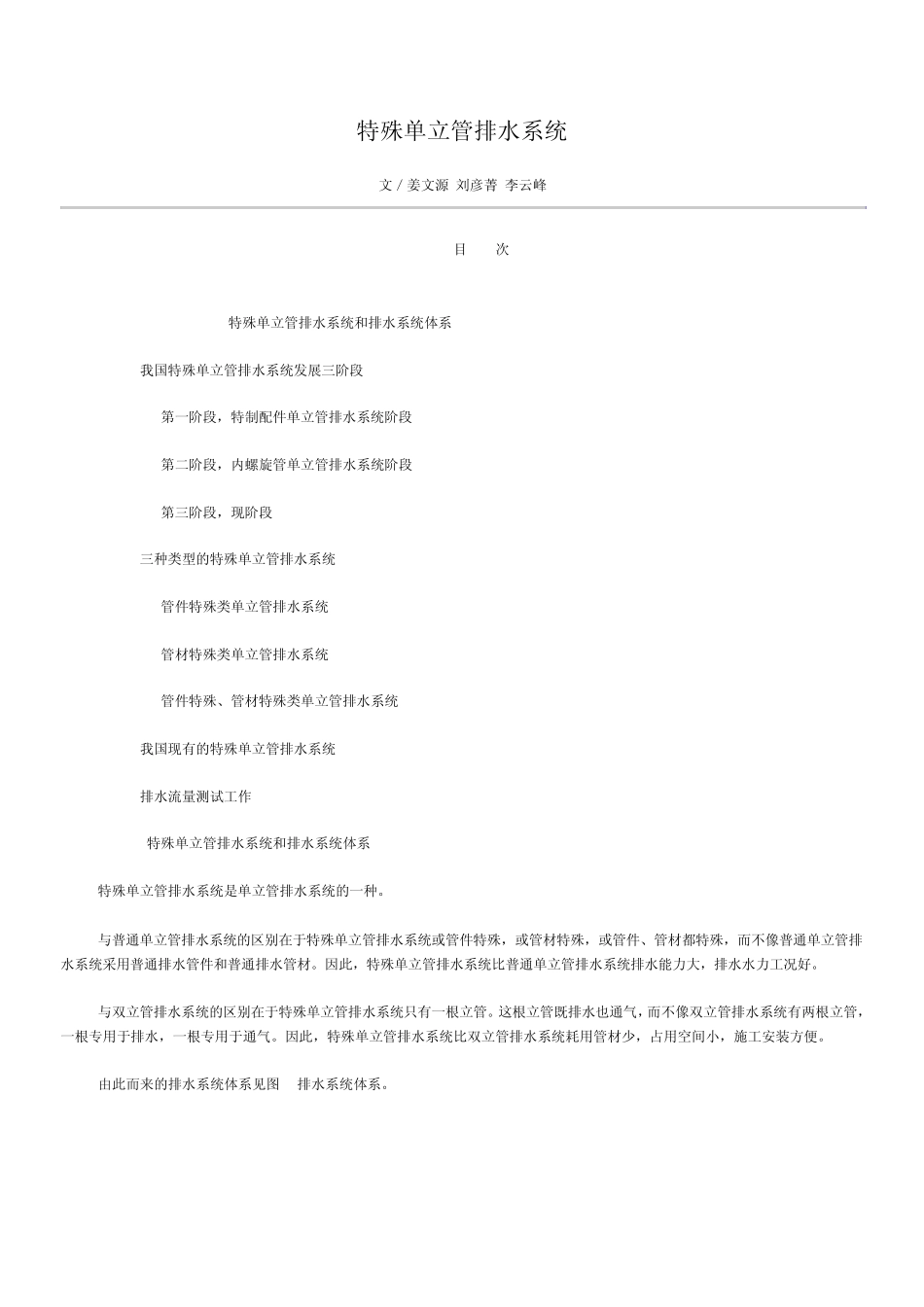

特殊单立管排水系统 文/姜文源 刘彦菁 李云峰 目 次 1 特殊单立管排水系统和排水系统体系------------------------------------ 1 2. 我国特殊单立管排水系统发展三阶段----------------------------------------------2 2.1 第一阶段,特制配件单立管排水系统阶段 --------------------------------------2 2.2 第二阶段,内螺旋管单立管排水系统阶段 --------------------------------------3 2.3 第三阶段,现阶段-----------------------------------------------------------4 3. 三种类型的特殊单立管排水系统.-------------------------------------------------8 3.1 管件特殊类单立管排水系统---------------------------------------------------8 3.2 管材特殊类单立管排水系统--------------------------------------------------13 3.3 管件特殊、管材特殊类单立管排水系统----------------------------------------15 4. 我国现有的特殊单立管排水系统-------------------------------------------------16 5. 排水流量测试工作-------------------------------------------------------------19 1. 特殊单立管排水系统和排水系统体系 特殊单立管排水系统是单立管排水系统的一种。 与普通单立管排水系统的区别在于特殊单立管排水系统或管件特殊,或管材特殊,或管件、管材都特殊,而不像普通单立管排水系统采用普通排水管件和普通排水管材。因此,特殊单立管排水系统比普通单立管排水系统排水能力大,排水水力工况好。 与双立管排水系统的区别在于特殊单立管排水系统只有一根立管。这根立管既排水也通气,而不像双立管排水系统有两根立管,一根专用于排水,一根专用于通气。因此,特殊单立管排水系统比双立管排水系统耗用管材少,占用空间小,施工安装方便。 由此而来的排水系统体系见图 1 排水系统体系。 图1 排水系统体系图 2. 我国特殊单立管排水系统发展三阶段 我国特殊单立管排水系统发展共经历三个阶段,分别为: 第一阶段,特制配件单立管排水系统阶段, 第二阶段,内螺旋管单立管排水系统阶段, 第三阶段,现阶段。 2.1 第一阶段,特制配件单立管排水系统阶段 特制配件单立管排水系统现阶段又称特殊管件单立管排水系统。特制配件单立管排水系统是特殊单立管排水系统最早问世的系统,而其中又数苏维托单立管排水系统起步最早。 在我国最早使用苏维托单立管排水系统的是北...
