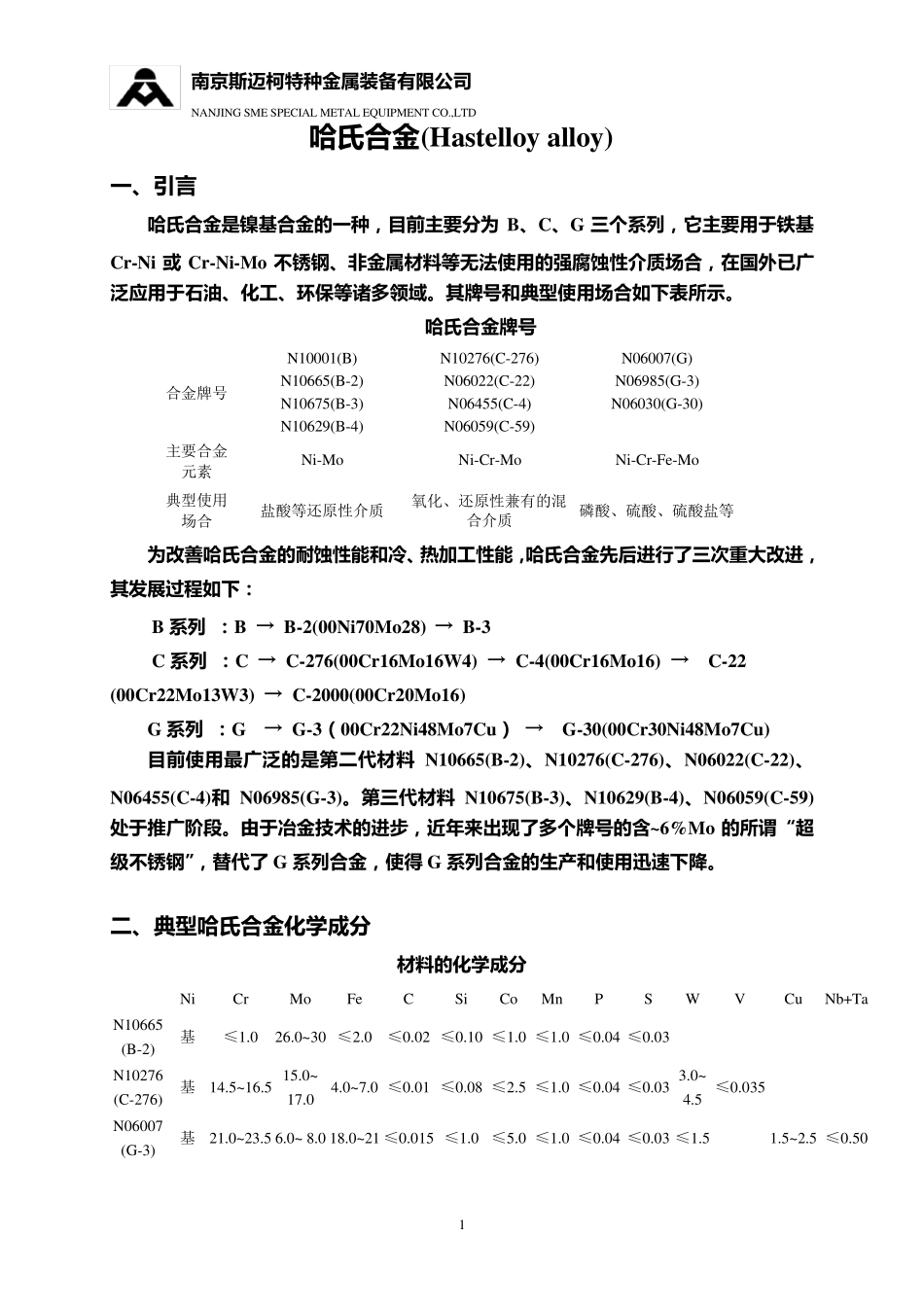

1 南京斯迈柯特种金属装备有限公司 NANJING SME SPECIAL METAL EQUIPMENT CO.,LTD 哈氏合金(Hastelloy alloy) 一、引言 哈氏合金是镍基合金的一种，目前主要分为 B、C、G 三个系列，它主要用于铁基Cr-Ni 或 Cr-Ni-Mo 不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。其牌号和典型使用场合如下表所示。 哈氏合金牌号 主要合金元素合金牌号N10001(B)N10665(B-2)N10675(B-3)N10629(B-4)N10276(C-276)N06022(C-22)N06455(C-4)N06059(C-59)N06007(G)N06985(G-3)N06030(G-30)Ni-MoNi-Cr-MoNi-Cr-Fe-Mo典型使用场合 盐酸等还原性介质氧化、还原性兼有的混合介质磷酸、硫酸、硫酸盐等 为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进， 其发展过程如下： B 系列 ：B → B-2(00Ni70Mo28) → B-3 C 系列 ：C → C-276(00Cr16Mo16W4) → C-4(00Cr16Mo16) → C-22 (00Cr22Mo13W3) → C-2000(00Cr20Mo16) G 系列 ：G → G-3（00Cr22Ni48Mo7Cu） → G-30(00Cr30Ni48Mo7Cu) 目前使用最广泛的是第二代材料 N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和 N06985(G-3)。第三代材料 N10675(B-3)、N10629(B-4)、N06059(C-59)处于推广阶段。由于冶金技术的进步，近年来出现 了多个牌号的含 ~6%Mo 的所谓 “超级不锈钢”，替代了 G 系列合金，使得 G 系列合金的生产和使用迅速下降。 二、典型哈氏合金化学成分 材料的化学成分 Ni Cr Mo Fe C Si Co Mn P S W V Cu Nb+Ta N10665 (B-2) 基 ≤1.0 26.0~30 ≤2.0 ≤0.02 ≤0.10 ≤1.0 ≤1.0 ≤0.04 ≤0.03 N10276 (C-276) 基 14.5~16.5 15.0~ 17.0 4.0~7.0 ≤0.01 ≤0.08 ≤2.5 ≤1.0 ≤0.04 ≤0.03 3.0~ 4.5 ≤0.035 N06007 (G-3) 基 21.0~23.5 6.0~ 8.0 18.0~21 ≤0.015 ≤1.0 ≤5.0 ≤1.0 ≤0.04 ≤0.03 ≤1.5 1.5~2.5 ≤0.50 2 南京斯迈柯特种金属装备有限公司 NANJING SME SPECIAL METAL EQUIPMENT CO.,LTD 三、力学性能 哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到 15%时，约为 18-8 不锈钢的两倍。哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。当温度较高时，哈氏合金易吸收有害元...
