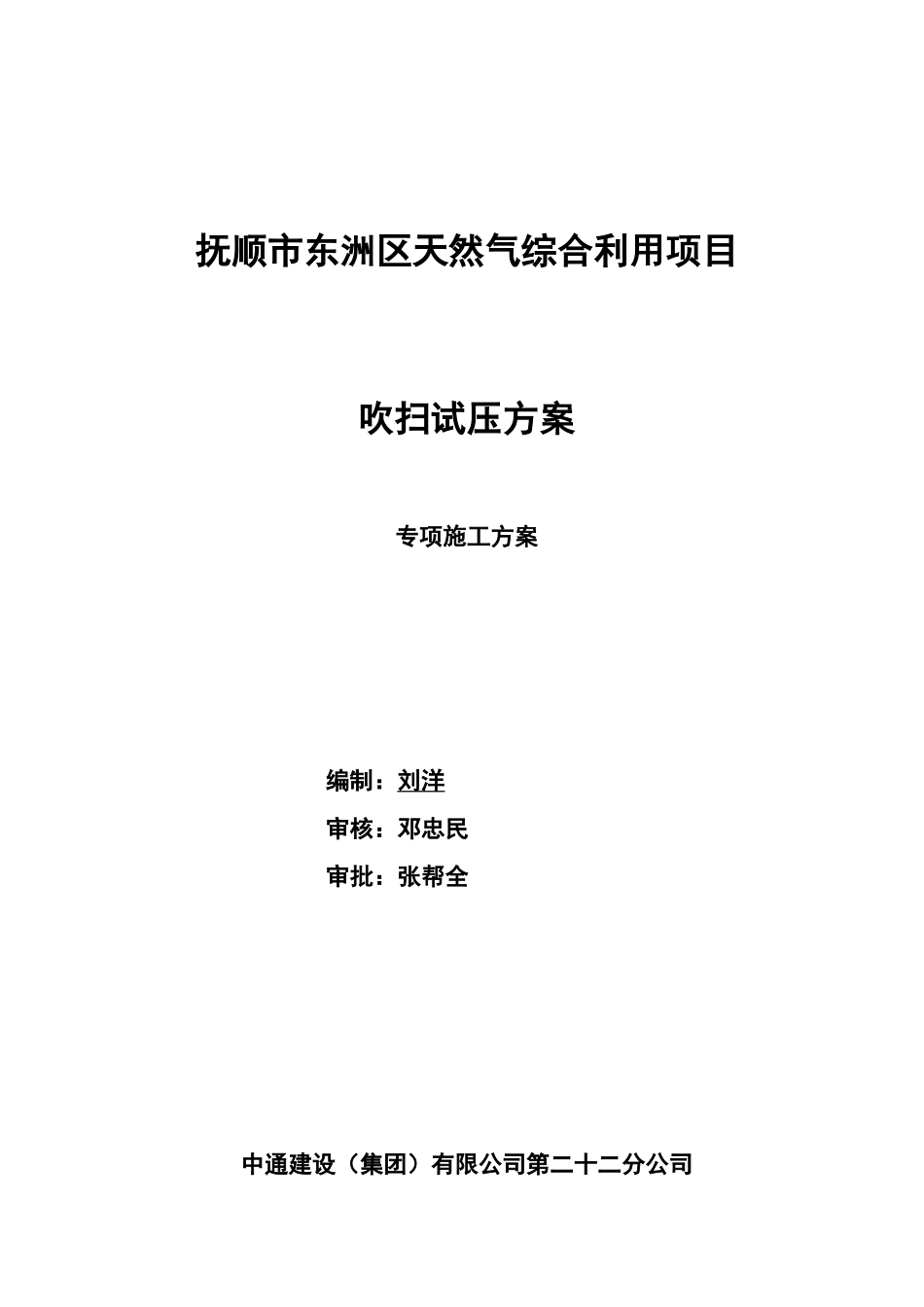

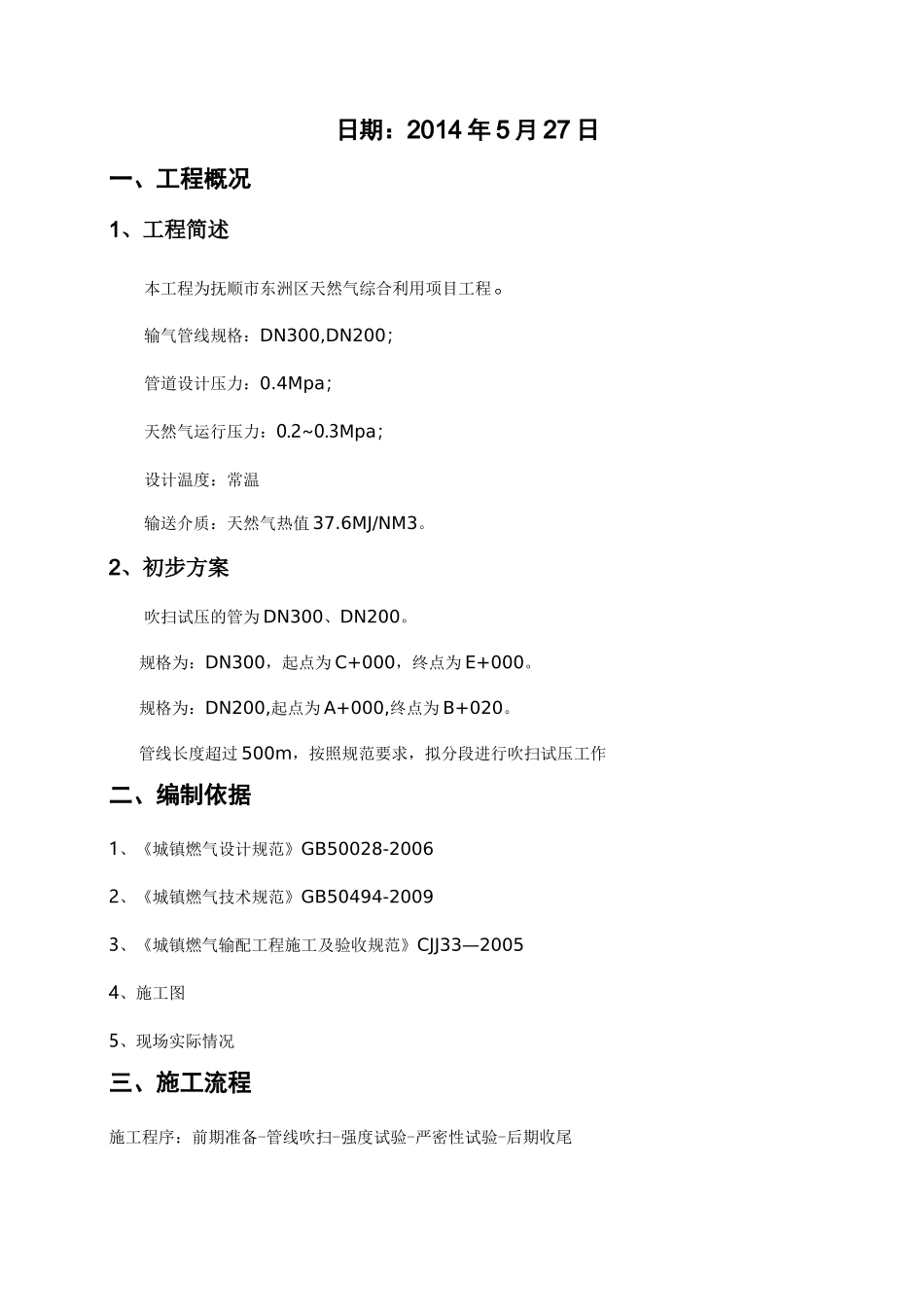

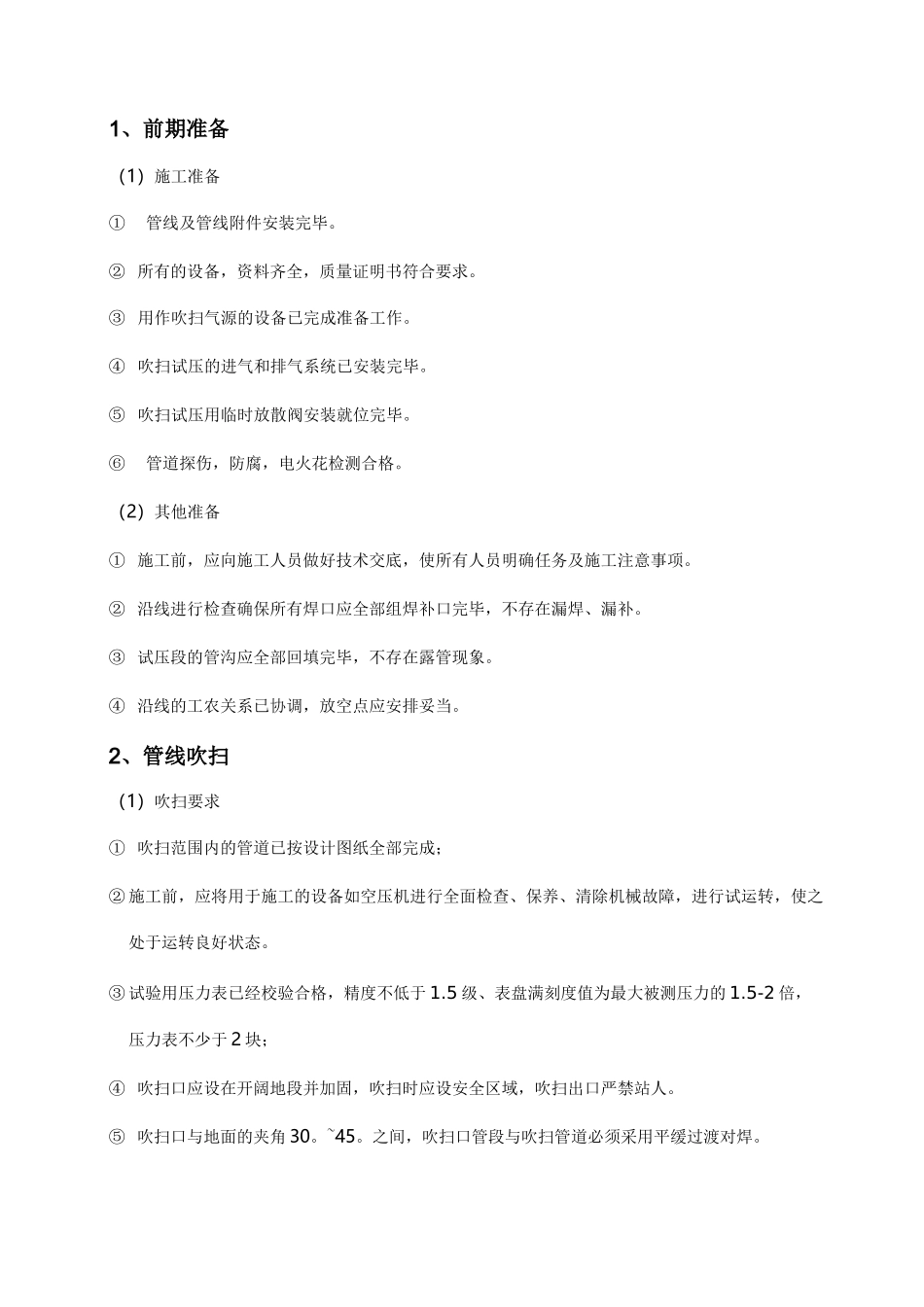

抚顺市东洲区天然气综合利用项目吹扫试压方案专项施工方案编制:刘洋审核:邓忠民审批:张帮全中通建设(集团)有限公司第二十二分公司日期:2014 年 5 月 27 日一、工程概况1、工程简述本工程为抚顺市东洲区天然气综合利用项目工程。输气管线规格:DN300,DN200;管道设计压力:0.4Mpa;天然气运行压力:0.2~0.3Mpa;设计温度:常温输送介质:天然气热值 37.6MJ/NM3。2、初步方案吹扫试压的管为 DN300、DN200。规格为:DN300,起点为 C+000,终点为 E+000。规格为:DN200,起点为 A+000,终点为 B+020。管线长度超过 500m,按照规范要求,拟分段进行吹扫试压工作二、编制依据1、《城镇燃气设计规范》GB50028-20062、《城镇燃气技术规范》GB50494-20093、《城镇燃气输配工程施工及验收规范》CJJ33—20054、施工图5、现场实际情况三、施工流程施工程序:前期准备-管线吹扫-强度试验-严密性试验-后期收尾1、前期准备(1)施工准备①管线及管线附件安装完毕。② 所有的设备,资料齐全,质量证明书符合要求。③ 用作吹扫气源的设备已完成准备工作。④ 吹扫试压的进气和排气系统已安装完毕。⑤ 吹扫试压用临时放散阀安装就位完毕。⑥管道探伤,防腐,电火花检测合格。(2)其他准备① 施工前,应向施工人员做好技术交底,使所有人员明确任务及施工注意事项。② 沿线进行检查确保所有焊口应全部组焊补口完毕,不存在漏焊、漏补。③ 试压段的管沟应全部回填完毕,不存在露管现象。④ 沿线的工农关系已协调,放空点应安排妥当。2、管线吹扫(1)吹扫要求① 吹扫范围内的管道已按设计图纸全部完成;② 施工前,应将用于施工的设备如空压机进行全面检查、保养、清除机械故障,进行试运转,使之处于运转良好状态。③ 试验用压力表已经校验合格,精度不低于 1.5 级、表盘满刻度值为最大被测压力的 1.5-2 倍,压力表不少于 2 块;④ 吹扫口应设在开阔地段并加固,吹扫时应设安全区域,吹扫出口严禁站人。⑤ 吹扫口与地面的夹角 30。~45。之间,吹扫口管段与吹扫管道必须采用平缓过渡对焊。表 1 吹扫口直径(mm)吹扫口直径应符合表 1 的规定并有专人记录压力表的变化,以便判断管道内压力变化。吹扫管线尾端设警戒线和警示牌并有专人值班。⑥ 当目测排气无烟尘时,应在排气口处用白布或用涂白漆的木板检验,5 分钟内白布上无明显可见的尘土、水分及其它杂物为合格。⑦ 吹扫空气排出口的周围,要采取防护措施,挂上明显的标...
