长螺旋钻孔压灌桩工艺总结

长螺旋钻孔压灌桩工艺总结_第1页
1/12

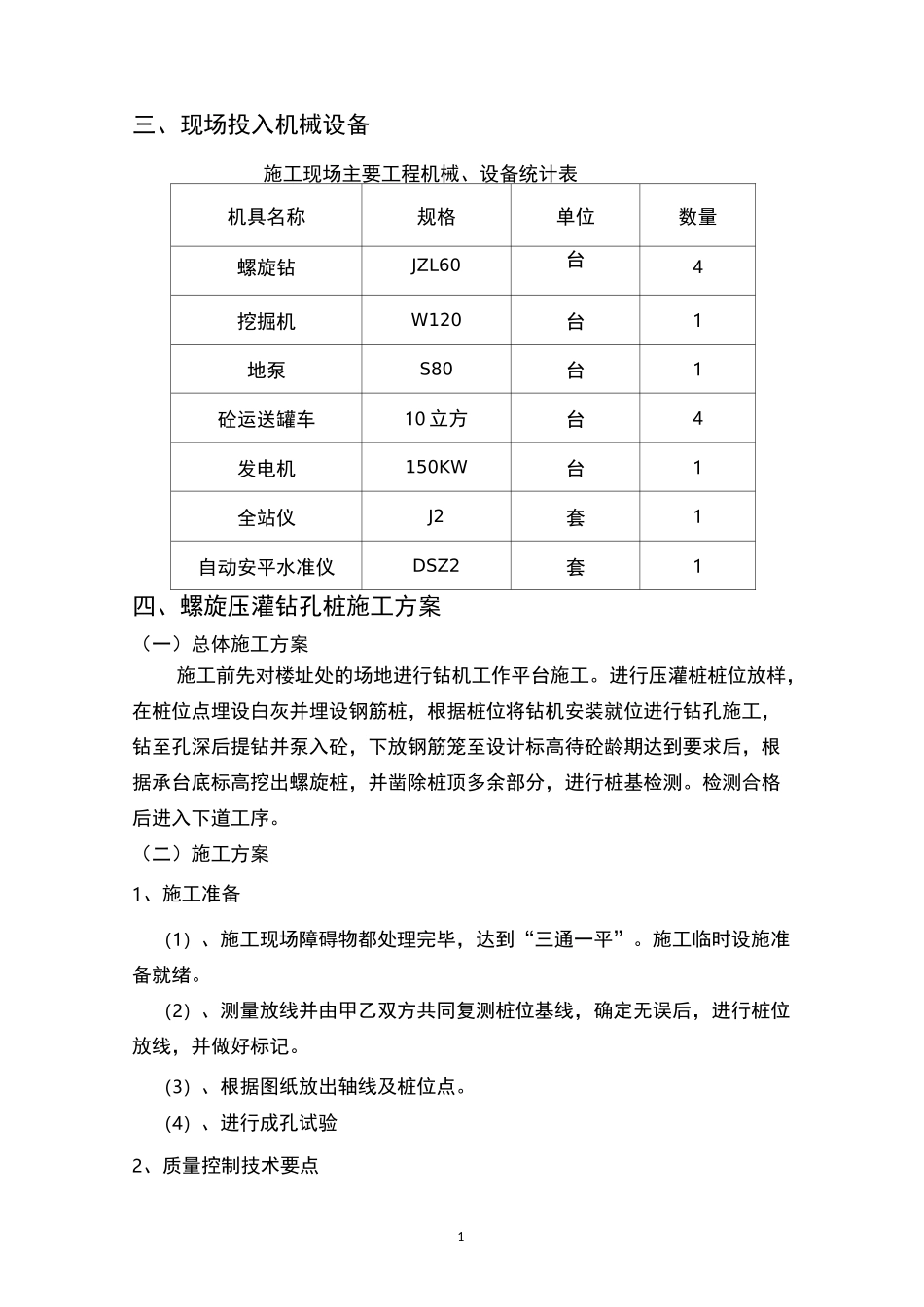

长螺旋钻孔压灌桩工艺总结_第2页
2/12

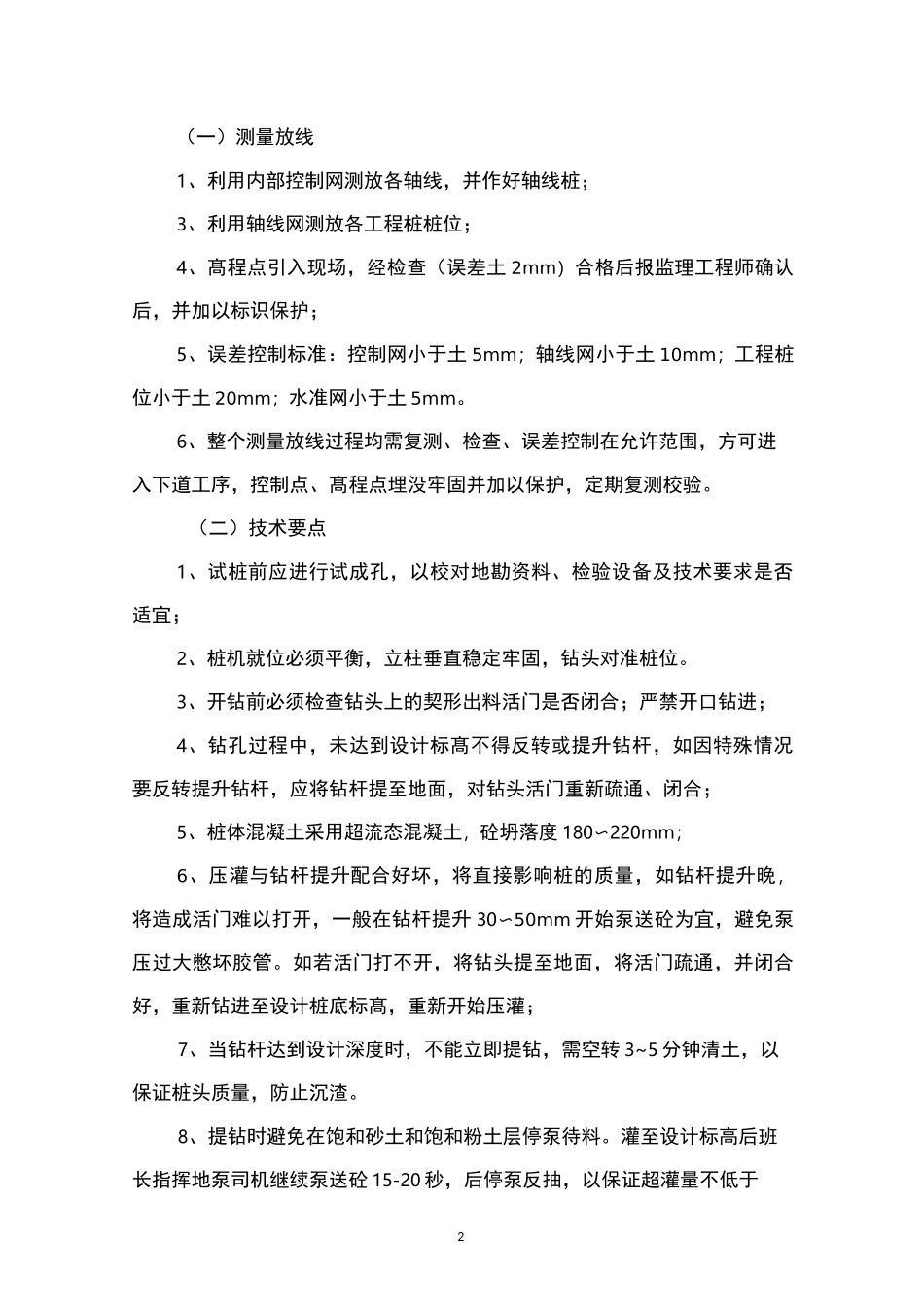

长螺旋钻孔压灌桩工艺总结_第3页
3/12
长螺旋钻孔压灌桩工艺1三、现场投入机械设备施工现场主要工程机械、设备统计表机具名称规格单位数量螺旋钻JZL60台4挖掘机W120台1地泵S80台1砼运送罐车10 立方台4发电机150KW台1全站仪J2套1自动安平水准仪DSZ2套1四、螺旋压灌钻孔桩施工方案(一)总体施工方案施工前先对楼址处的场地进行钻机工作平台施工。进行压灌桩桩位放样,在桩位点埋设白灰并埋设钢筋桩,根据桩位将钻机安装就位进行钻孔施工,钻至孔深后提钻并泵入砼,下放钢筋笼至设计标高待砼龄期达到要求后,根据承台底标高挖出螺旋桩,并凿除桩顶多余部分,进行桩基检测。检测合格后进入下道工序。(二)施工方案1、施工准备(1)、施工现场障碍物都处理完毕,达到“三通一平”。施工临时设施准备就绪。(2)、测量放线并由甲乙双方共同复测桩位基线,确定无误后,进行桩位放线,并做好标记。(3)、根据图纸放出轴线及桩位点。(4)、进行成孔试验2、质量控制技术要点2(一)测量放线1、利用内部控制网测放各轴线,并作好轴线桩;3、利用轴线网测放各工程桩桩位;4、髙程点引入现场,经检查(误差土 2mm)合格后报监理工程师确认后,并加以标识保护;5、误差控制标准:控制网小于土 5mm;轴线网小于土 10mm;工程桩位小于土 20mm;水准网小于土 5mm。6、整个测量放线过程均需复测、检查、误差控制在允许范围,方可进入下道工序,控制点、髙程点埋没牢固并加以保护,定期复测校验。(二)技术要点1、试桩前应进行试成孔,以校对地勘资料、检验设备及技术要求是否适宜;2、桩机就位必须平衡,立柱垂直稳定牢固,钻头对准桩位。3、开钻前必须检查钻头上的契形出料活门是否闭合;严禁开口钻进;4、钻孔过程中,未达到设计标髙不得反转或提升钻杆,如因特殊情况要反转提升钻杆,应将钻杆提至地面,对钻头活门重新疏通、闭合;5、桩体混凝土采用超流态混凝土,砼坍落度 180〜220mm;6、压灌与钻杆提升配合好坏,将直接影响桩的质量,如钻杆提升晚,将造成活门难以打开,一般在钻杆提升 30〜50mm 开始泵送砼为宜,避免泵压过大憋坏胶管。如若活门打不开,将钻头提至地面,将活门疏通,并闭合好,重新钻进至设计桩底标髙,重新开始压灌;7、当钻杆达到设计深度时,不能立即提钻,需空转 3~5 分钟清土,以保证桩头质量,防止沉渣。8、提钻时避免在饱和砂土和饱和粉土层停泵待料。灌至设计标高后班长指挥地泵司机继续泵送砼 15-20 秒,后停泵反抽,以保证超灌量不低于30.5m,确保桩头...
