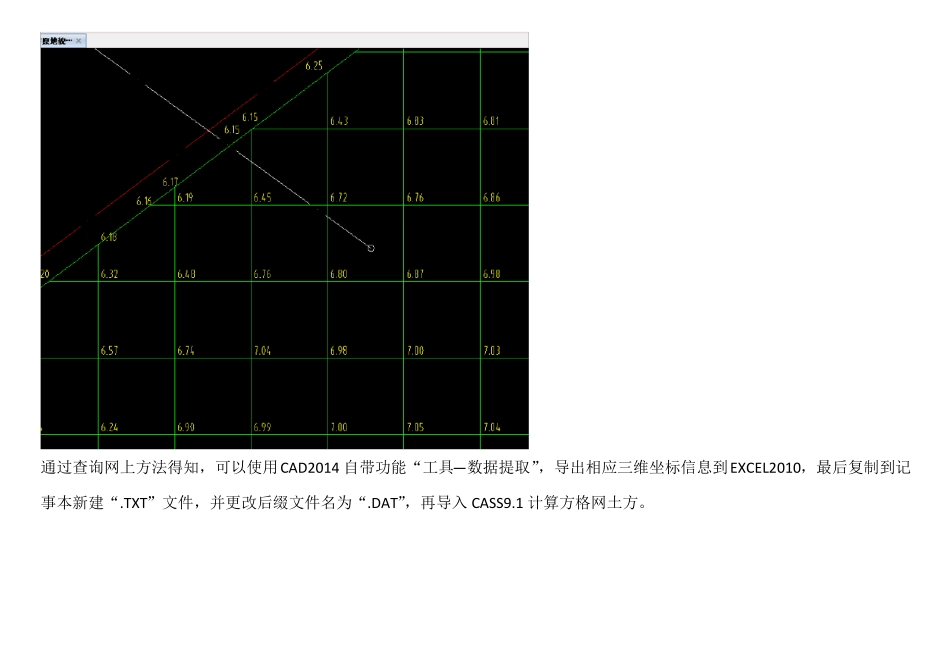

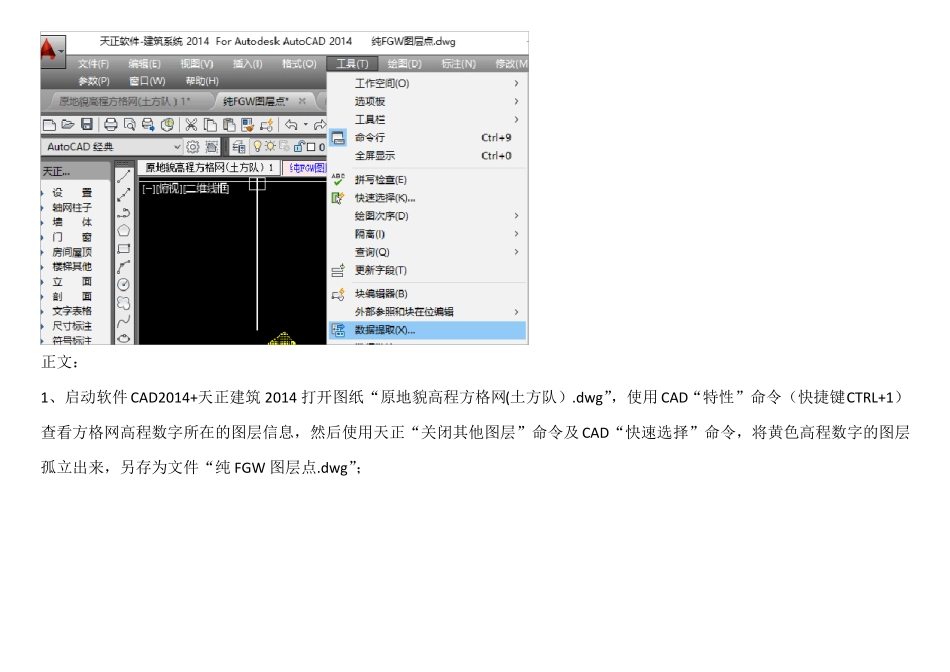

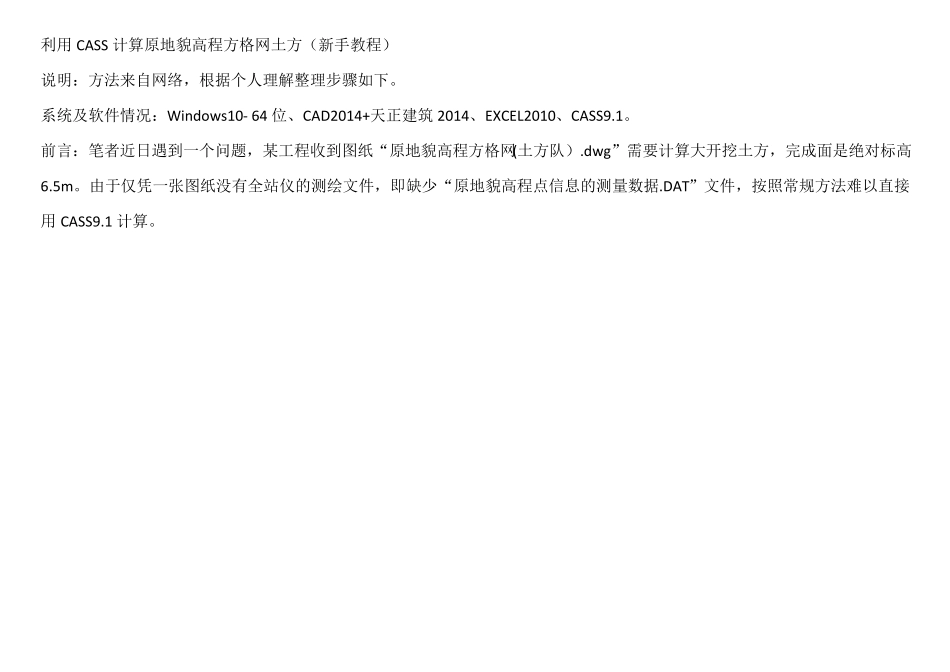

利用 CASS 计算原地貌高程方格网土方(新手教程)说明:方法来自网络,根据个人理解整理步骤如下。系统及软件情况:Windows10- 64 位、CAD2014+天正建筑 2014、EXCEL2010、CASS9.1。前言:笔者近日遇到一个问题,某工程收到图纸“原地貌高程方格网(土方队).dwg”需要计算大开挖土方,完成面是绝对标高6.5m。由于仅凭一张图纸没有全站仪的测绘文件,即缺少“原地貌高程点信息的测量数据.DAT”文件,按照常规方法难以直接用 CASS9.1 计算。通过查询网上方法得知,可以使用CAD2014 自带功能“工具—数据提取”,导出相应三维坐标信息到EXCEL2010,最后复制到记事本新建“.TXT”文件,并更改后缀文件名为“.DAT”,再导入 CASS9.1 计算方格网土方。正文:1、启动软件 CAD2014+天正建筑 2014 打开图纸“原地貌高程方格网(土方队).dwg”,使用 CAD“特性”命令(快捷键CTRL+1)查看方格网高程数字所在的图层信息,然后使用天正“关闭其他图层”命令及 CAD“快速选择”命令,将黄色高程数字的图层孤立出来,另存为文件“纯 FGW 图层点.dwg”;2、使用 CAD“工具-数据提取”命令,将高程点信息导出 EXCEL2010;3、此时用软件 EXCEL2010 打开“纯 FGW 图层点.xls”,经过对比 CAD 查看高程点的数量一致;4、使用 EXCEL2010 的“右键-转换为数字”命令、“合并& ”命令,将单元格数据处理为“序号,,Y 坐标,形式,并粘贴到软件记事本“.TXT”文件中,修改后缀文件格式为“.DAT”。此时高程点已经导出;X 坐标,Z 坐标”的5、使用 CASS9.1 软件“fgwtf_getpt”命令及图纸“原地貌高程方格网(土方队).dwg”、文件“原始高程点.DAT”计算方格网土方。如果软件没有生成方格网挖填边界请使用“地物编辑--重新生成”命令。完成。谢谢观看,笔者技术有限,恳请各位指正!多谢!关于 CAD 导出高程点坐标的方法来自微信公众号:测量玩家。原文章标题:“CASS 土方方格网设计高程批量提取”——佛山-未见2019 年 4 月 10 日
