现浇板裂缝成因及防治措施

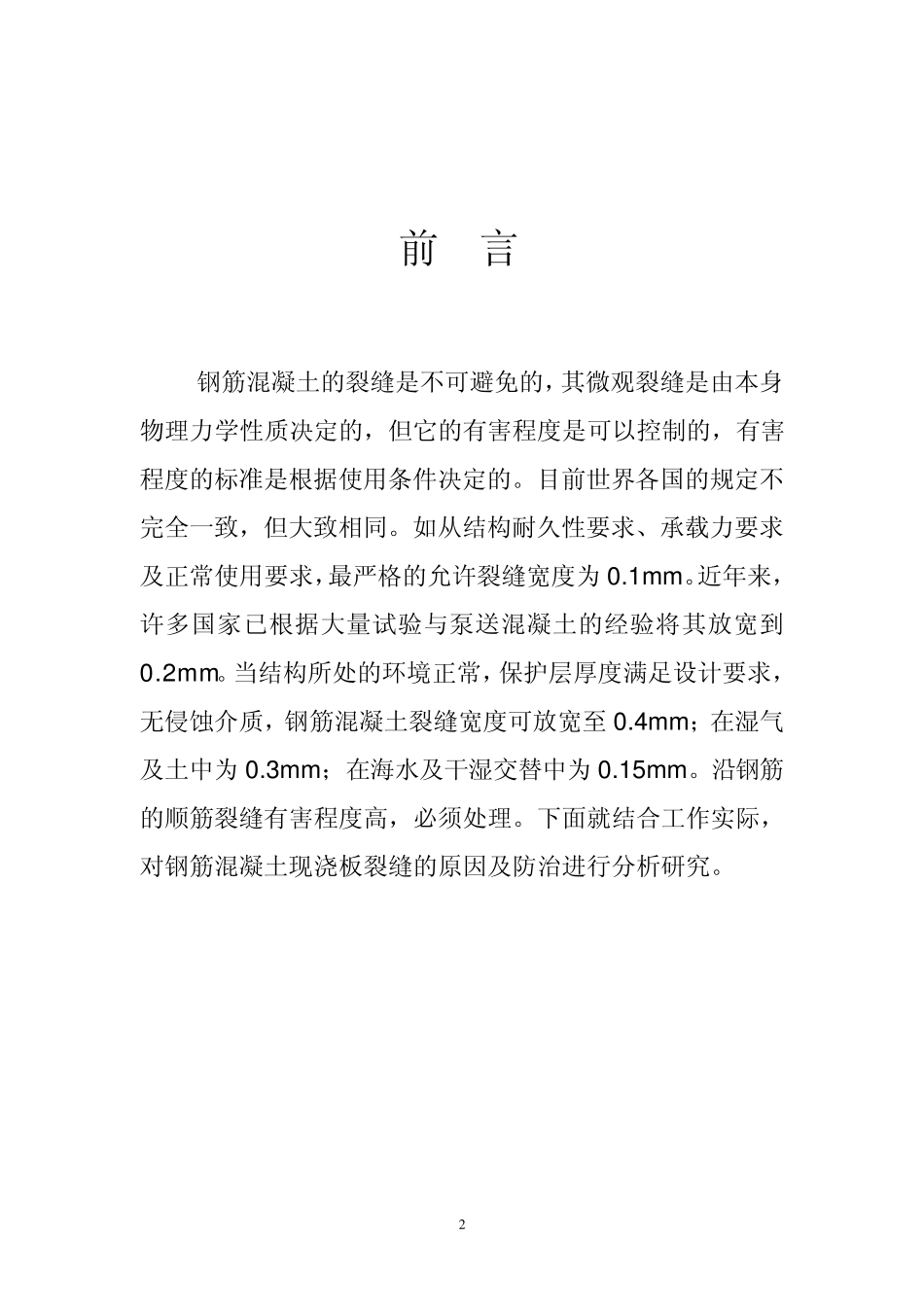

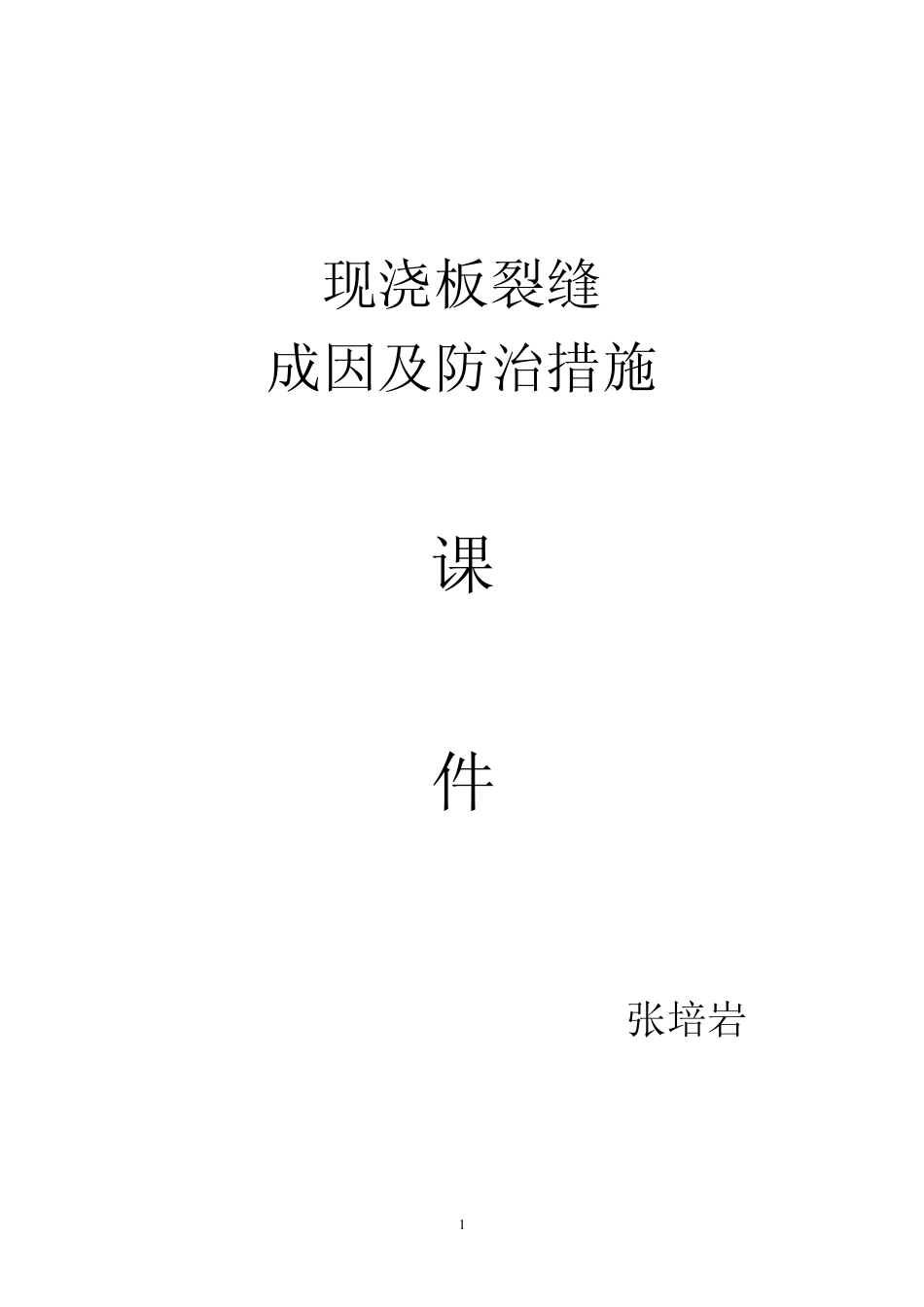

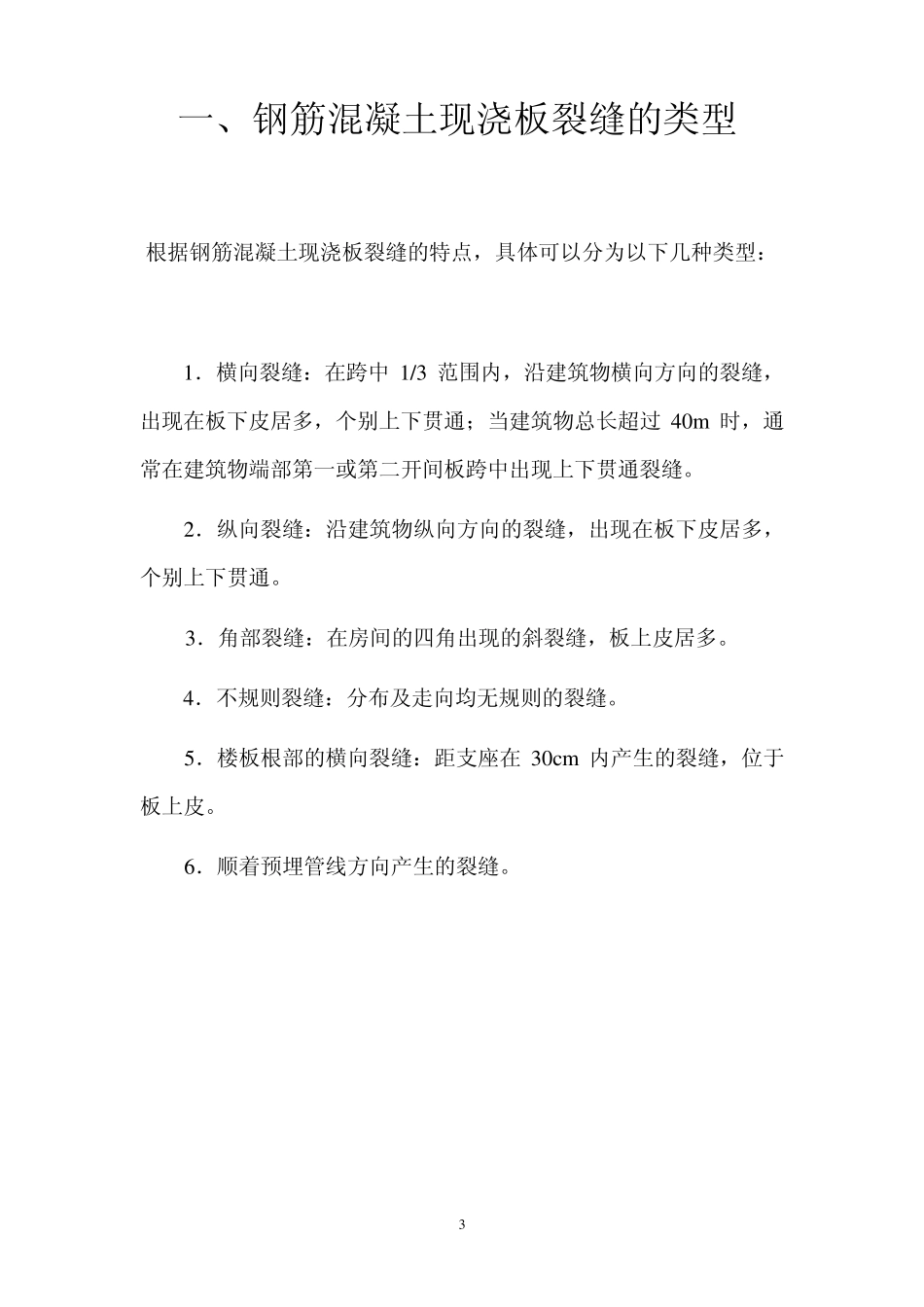

1 现浇板裂缝 成因及防治措施 课 件 张培岩 2 前 言 钢筋混凝土的裂缝是不可避免的，其微观裂缝是由本身物理力学性质决定的，但它的有害程度是可以控制的，有害程度的标准是根据使用条件决定的。目前世界各国的规定不完全一致，但大致相同。如从结构耐久性要求、承载力要求及正常使用要求，最严格的允许裂缝宽度为 0.1m m 。近年来，许多国家已根据大量试验与泵送混凝土的经验将其放宽到0.2m m。当结构所处的环境正常，保护层厚度满足设计要求，无侵蚀介质，钢筋混凝土裂缝宽度可放宽至 0.4m m ；在湿气及土中为 0.3m m ；在海水及干湿交替中为 0.15m m 。沿钢筋的顺筋裂缝有害程度高，必须处理。下面就结合工作实际，对钢筋混凝土现浇板裂缝的原因及防治进行分析研究。 3 一、钢筋混凝土现浇板裂缝的类型 根据钢筋混凝土现浇板裂缝的特点，具体可以分为以下几种类型： 1．横向裂缝：在跨中 1/3 范围内，沿建筑物横向方向的裂缝，出现在板下皮居多，个别上下贯通；当建筑物总长超过 40m 时，通常在建筑物端部第一或第二开间板跨中出现上下贯通裂缝。 2．纵向裂缝：沿建筑物纵向方向的裂缝，出现在板下皮居多，个别上下贯通。 3．角部裂缝：在房间的四角出现的斜裂缝，板上皮居多。 4．不规则裂缝：分布及走向均无规则的裂缝。 5．楼板根部的横向裂缝：距支座在 30cm 内产生的裂缝，位于板上皮。 6．顺着预埋管线方向产生的裂缝。 4 二、钢筋混凝土现浇板裂缝的产生原因分析 1 钢筋混凝土现浇板裂缝原因的分析 通常情况下，现浇板裂缝一般表现为：不规则、不连贯表面微裂缝；表面龟裂、纵向、横向裂缝以及斜向裂缝。究其原因，主要有施工、设计及混凝土原材料等方面的原因，以下将逐一具体分析。 1 .1 混凝土原材料质量方面 1 .1 .1 水泥凝结或膨胀不正常，如水泥安定性不稳定，水泥中含有生石灰或氧化镁，这些成分在和水化合后产生体积膨胀，产生裂缝。采用活性高的水泥，水泥活性越高，颗粒越细，比表面积越大，收缩越大。 1 .1 .2 如果骨料中含泥量过多，则随着混凝土的干燥，会产生不规则的网状裂缝。 1 .1 .3 碱－骨料反应：蛋白质、安山岩、玄武岩、辉绿岩、千枚岩等碱性骨料有可能与碱性很强的水泥起化学反应，生成有膨胀能力的碱－硅凝胶而引起混凝土膨胀破坏，产生裂缝。、 5 1 .1 .4 钢筋方面：为节省成本，现浇板所用钢筋为一些小厂家生产的钢筋，质量严重不合格，钢筋的...
