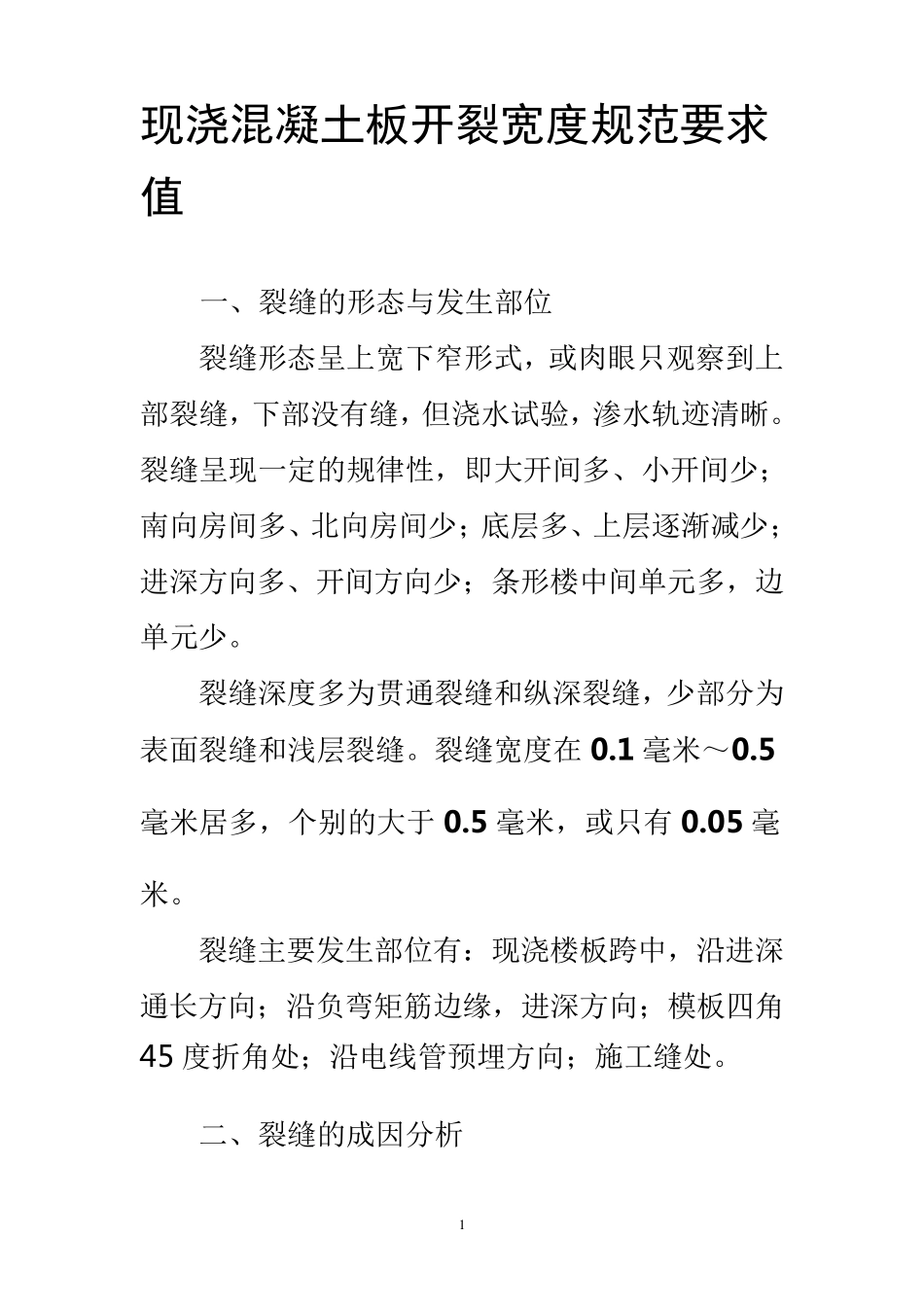

1 现浇混凝土板开裂宽度规范要求值 一、裂缝的形态与发生部位 裂缝形态呈上宽下窄形式，或肉眼只观察到上部裂缝，下部没有缝，但浇水试验，渗水轨迹清晰。裂缝呈现一定的规律性，即大开间多、小开间少；南向房间多、北向房间少；底层多、上层逐渐减少；进深方向多、开间方向少；条形楼中间单元多，边单元少。 裂缝深度多为贯通裂缝和纵深裂缝，少部分为表面裂缝和浅层裂缝。裂缝宽度在 0.1 毫米～0.5毫米居多，个别的大于 0.5 毫米，或只有 0.05 毫米。 裂缝主要发生部位有：现浇楼板跨中，沿进深通长方向；沿负弯矩筋边缘，进深方向；模板四角45 度折角处；沿电线管预埋方向；施工缝处。 二、裂缝的成因分析 2 裂缝具有较明显的规律性和普遍性，是目前在工程结构领域中一个相当普遍的问题。大量的调查与实测研究证明，90%以上的裂缝是由变形作用引起的，在变形作用中，主要是温度变形和收缩变形引起的。由于这两种变形受到约束超过混凝土的抗拉强度，导致裂缝产生。 1.温度应力产生的温度裂缝。水泥水化过程中产生大量的热量，每克水泥约放出50.2 卡的热量，从而使混凝土内部温度升高，在浇筑温度的基础上通长升高35℃，如果使施工规范规定的最高浇筑温度28℃，则可使混凝土内部温度达到60℃多度，因为混凝土内部与表面的散热条件不同，所以中心温度高，形成温度梯度，造成温度应力。当这种温度应力超过混凝土的内外约束力(包括混凝土抗拉强度)时，就会产生裂缝。一般认为，混凝土的内外温差超过25℃，极易产生温度裂缝，这种裂缝出 3 现在混凝土浇筑后的3～5 天，初期出现的裂缝很细，随着时间的发展而继续扩大，甚至达到贯穿的情况。 2.塑性收缩裂缝。造成混凝土塑性收缩裂缝的主要原因是混凝土在塑性状态时混凝土表面失水过快造成的，经常发生在混凝土板或表面积较大的墙面上，一般长度大约 0.2～2 米，宽度为 1～5 毫米，从外观分为无规则网络状和混凝土构件截面变化等规则的形状，深度一般 3～10 厘米，裂缝在混凝土浇筑后1～3 小时内出现。 3.干燥收缩裂缝。干燥收缩裂缝主要是混凝土在硬化后较长时间产生的水分蒸发引起的。当混凝土因养护不够，表面水分蒸发过快，混凝土表面收缩加快，受混凝土内部的约束，将在表面产生拉应力，便产生裂缝。水泥水化反应，使混凝土内部和表面形成很大的温差，混凝土抗拉强度不足以抵抗因收缩产生的拉应力时，便产生表面裂缝。 4 三、裂缝的预防控制措施 1.优化混凝土配合...
