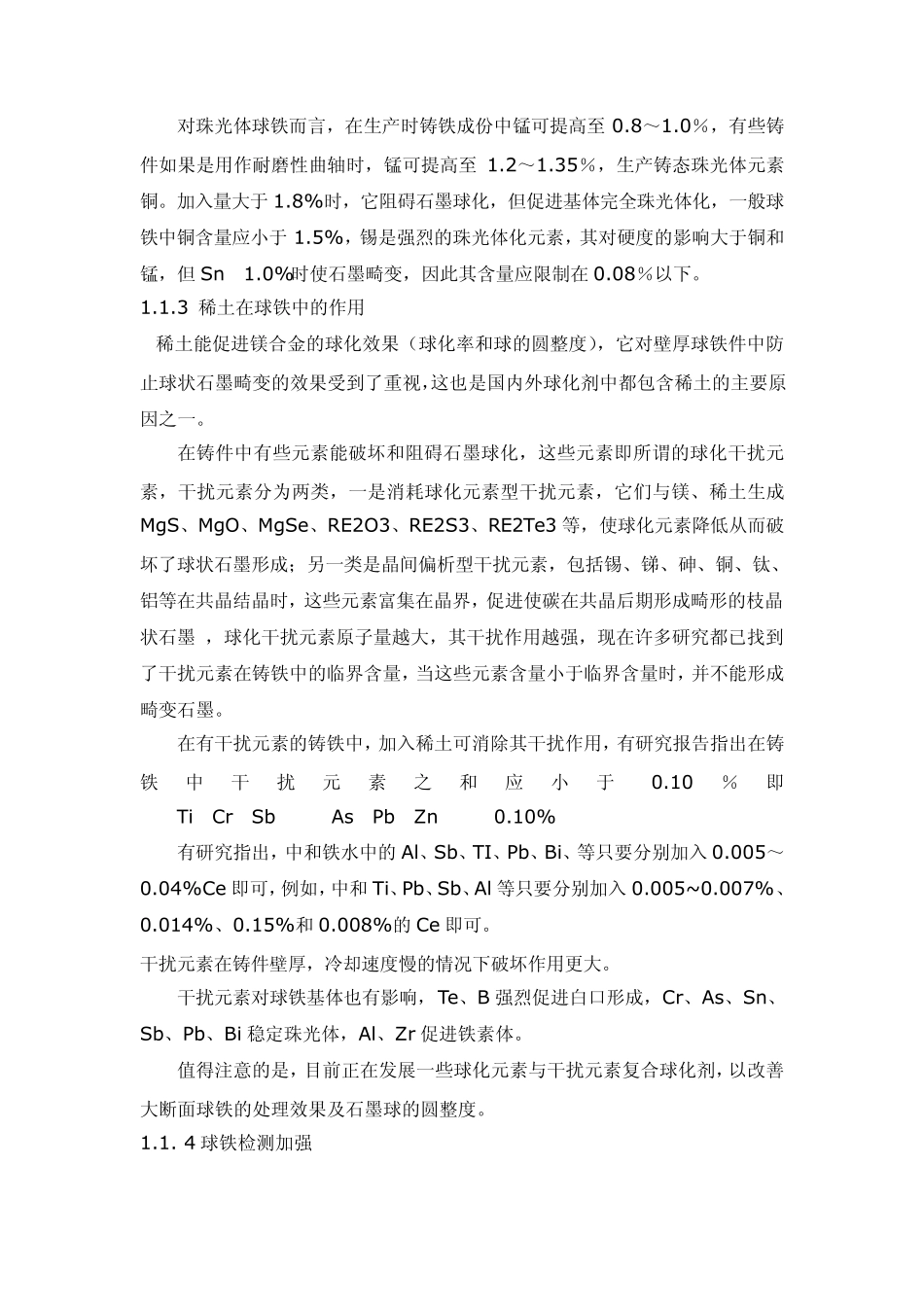

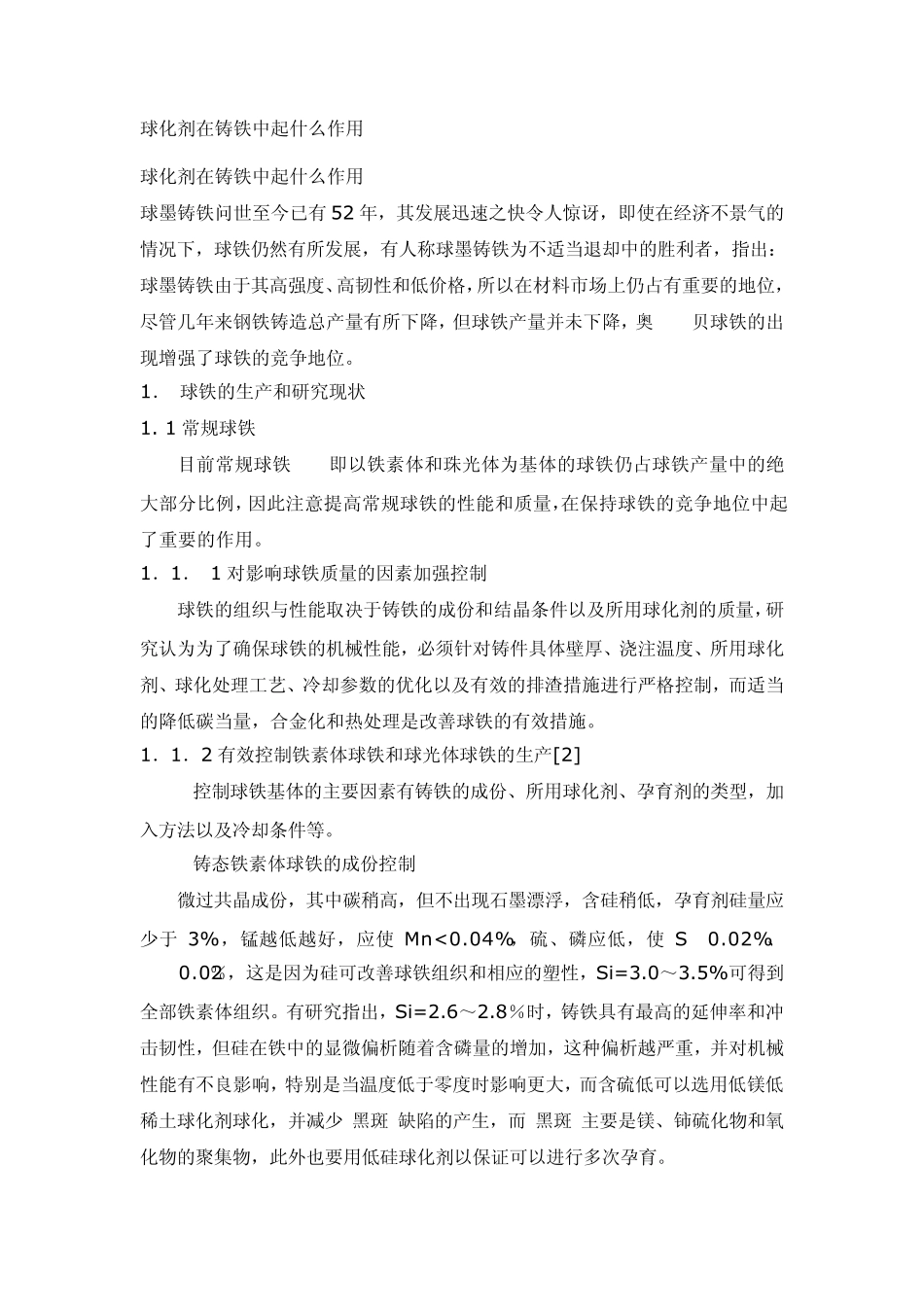

球化剂在铸铁中起什么作用 球化剂在铸铁中起什么作用 球墨铸铁问世至今已有52 年，其发展迅速之快令人惊讶，即使在经济不景气的情况下，球铁仍然有所发展，有人称球墨铸铁为不适当退却中的胜利者，指出：球墨铸铁由于其高强度、高韧性和低价格，所以在材料市场上仍占有重要的地位，尽管几年来钢铁铸造总产量有所下降，但球铁产量并未下降，奥——贝球铁的出现增强了球铁的竞争地位。 1． 球铁的生产和研究现状 1. 1 常规球铁 目前常规球铁——即以铁素体和珠光体为基体的球铁仍占球铁产量中的绝大部分比例，因此注意提高常规球铁的性能和质量，在保持球铁的竞争地位中起了重要的作用。 1．1． 1 对影响球铁质量的因素加强控制 球铁的组织与性能取决于铸铁的成份和结晶条件以及所用球化剂的质量，研究认为为了确保球铁的机械性能，必须针对铸件具体壁厚、浇注温度、所用球化剂、球化处理工艺、冷却参数的优化以及有效的排渣措施进行严格控制，而适当的降低碳当量，合金化和热处理是改善球铁的有效措施。 1．1．2 有效控制铁素体球铁和球光体球铁的生产[2] 控制球铁基体的主要因素有铸铁的成份、所用球化剂、孕育剂的类型，加入方法以及冷却条件等。 铸态铁素体球铁的成份控制 微过共晶成份，其中碳稍高，但不出现石墨漂浮，含硅稍低，孕育剂硅量应少于3%，锰越低越好，应使Mn <0.04%，硫、磷应低，使S≤0.02%、 P≤0.02％，这是因为硅可改善球铁组织和相应的塑性，Si=3.0～3.5%可得到全部铁素体组织。有研究指出，Si=2.6～2.8％时，铸铁具有最高的延伸率和冲击韧性，但硅在铁中的显微偏析随着含磷量的增加，这种偏析越严重，并对机械性能有不良影响，特别是当温度低于零度时影响更大，而含硫低可以选用低镁低稀土球化剂球化，并减少“黑斑”缺陷的产生，而“黑斑”主要是镁、铈硫化物和氧化物的聚集物，此外也要用低硅球化剂以保证可以进行多次孕育。 对珠光体球铁而言，在生产时铸铁成份中锰可提高至 0.8～1.0％，有些铸件如果是用作耐磨性曲轴时，锰可提高至 1.2～1.35％，生产铸态珠光体元素铜。加入量大于 1.8%时，它阻碍石墨球化，但促进基体完全珠光体化，一般球铁中铜含量应小于 1.5%，锡是强烈的珠光体化元素，其对硬度的影响大于铜和锰，但 Sn≥1.0%时使石墨畸变，因此其含量应限制在 0.08％以下。 1.1.3 稀土在球铁中的作用 稀土能促进镁合金的球化效果（球化率和球的圆整度），它...
