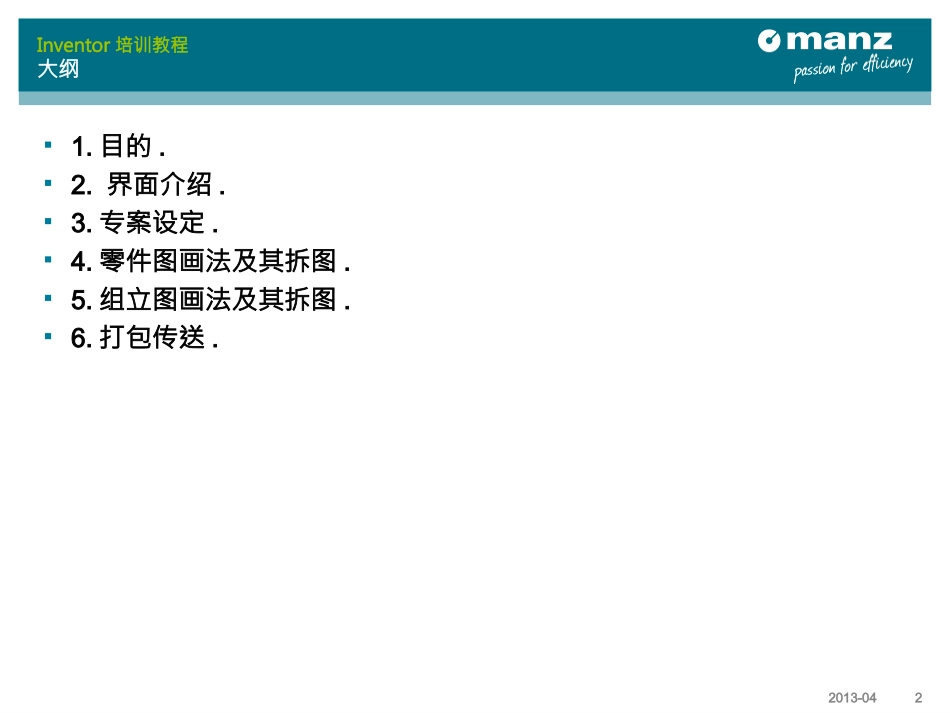

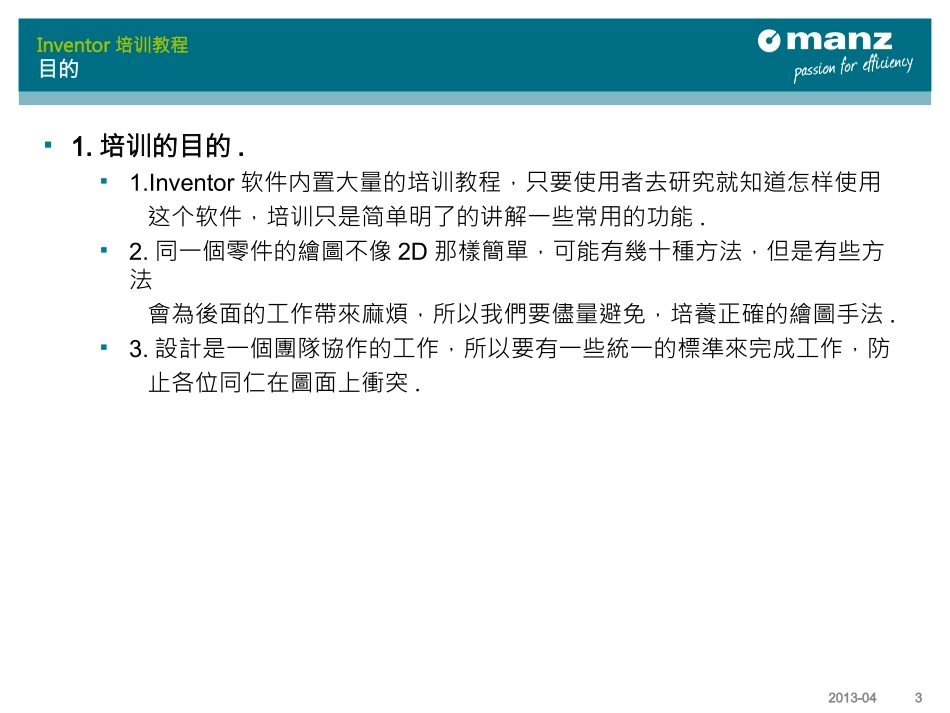

Inventor培训教程李先进2013/4/1亞智科技股份有限公司2013-042Inventor培训教程大纲1.目的.2.界面介绍.3.专案设定.4.零件图画法及其拆图.5.组立图画法及其拆图.6.打包传送.2013-043Inventor培训教程目的1.培训的目的.1.Inventor软件内置大量的培训教程，只要使用者去研究就知道怎样使用这个软件，培训只是简单明了的讲解一些常用的功能.2.同一個零件的繪圖不像2D那樣簡單，可能有幾十種方法，但是有些方法會為後面的工作帶來麻煩，所以我們要儘量避免，培養正確的繪圖手法.3.設計是一個團隊協作的工作，所以要有一些統一的標準來完成工作，防止各位同仁在圖面上衝突.2013-044Inventor培训教程界面介绍2-1.Inventor开启方法.1.双击桌面图标：2.开始菜单中打开：2013-045Inventor培训教程界面介绍2-2.Inventor开启动画.：2013-046Inventor培训教程界面介绍2-3.用户界面介绍：图形区瀏覽器自定工具欄狀態欄旋轉立方體菜單欄右鍵快捷菜單導覽列便捷工具欄2013-047Inventor培训教程界面介紹1.快捷工具欄：下拉選單，增減快捷工具欄項目2.菜單欄：菜單類別工具欄：點選需要的工具.2013-048Inventor培训教程界面介紹3.瀏覽器：零件繪製步驟：可命名每步名稱，方便修改.零件坐標系，包括XY,XZ,YZ平面，X,Y,Z三軸線以及遠點零件名稱零件終止，可移動用以插入繪圖步驟，或隱藏後面步驟.2013-049Inventor培训教程界面介紹4.旋轉立方體：點擊此處或按F6，回到主視圖可選擇立方體的點線面點擊，將圖塊切換到相應的視圖，右鍵點擊5.導覽列：操控盤平移縮放換轉檢視平面視圖型式主視圖設定2013-0410Inventor培训教程界面介绍2-4.Inventor內部內置自學材料：2013-0411Inventor培训教程界面介绍2-5.用戶界面設定.1.應用程式選項對話框的調用方法.開始菜單AB工具菜單中應用程式選項2013-0412Inventor培训教程界面介紹2.應用程式選項對話框.大項選擇區，選擇需要修改的大項，切換到設置對話框.相關細則點選區，設定自己喜歡的工作界面和工作環境.修改后記得點“套用”或“確定”保存修改設定界面字體及大小2013-0413Inventor培训教程界面介紹2-5.START的應用.1.Start是定義圖面性質的工具，在建模組裝圖紙完成后一定要及時更新Start里的內容.3D圖start2D拆圖圖檔StartStart預設在D:\inv_input2013-0414Inventor培训教程界面介紹2-7自定工具欄設定方法.1.方法：2013-0415Inventor培训教程界面介紹2-8.快捷鍵設定.輸入快捷鍵，不要與其它重複2013-0416Inventor培训教程界面介紹2-9一些常用小命令.1.更新：包括本端更新和整體更新，作用就是提醒有模型中草圖草圖尺寸、組立中零件或工程圖鎖表達的模型有變更，只需點擊將之更新到最新狀態.2.點選方式：點選有幾種方式，如右圖，我們要依據需要選擇選取方式.3.草圖選線靈敏度設置在“應用程式選項”中一般選項卡中：5表示選取公差，數值越大越容易選取.2013-0417Inventor培训教程專案設定3-1.專案的作用.1.專案表示完整設計專案的邏輯群組。專案透過維護有關設計資料儲存位置和檔案編輯位置的資訊來組織資料，並維護它們之間的有效連結。當您在團隊中工作、處理多個設計專案以及在數個設計專案之間共用資源庫時，專案必不可缺。2.共用资源库中图档，開啟快捷方便。3.打包，多圖紙出圖，設計助理均和專案相關。2013-0418Inventor培训教程專案設定3-2.專案的設定.2013-0419Inventor培训教程零件圖畫法機拆圖4-1.設計流程.基礎草圖拉伸、旋轉、斷面混成、掃掠草圖基礎特徵附屬特徵打孔、倒角、圓角、抽殼、拔模等零件模型零件工程圖約束（貼合、角度、相切、插入）部件裝配圖裝配工程圖2013-0420Inventor培训教程零件圖畫法及拆圖4-2.繪圖區在”應用程式選項”中設定.系統自帶樣板自定义背景及零件鏡面反射畫面切換設計與繪圖設定PS：可以把自己女朋友照片設置成反射環境，那么每個零件都有自己女朋友的影子了。2013-0421Inventor培训教程零件圖畫法及其拆圖4-3新建零件圖方法：方法一方法二2013-0422Inventor培训教程零件圖畫法及拆圖4-4.草圖繪製,新建零件會直接進入...
