北京交通大学电子测量19多斜积分式DVM

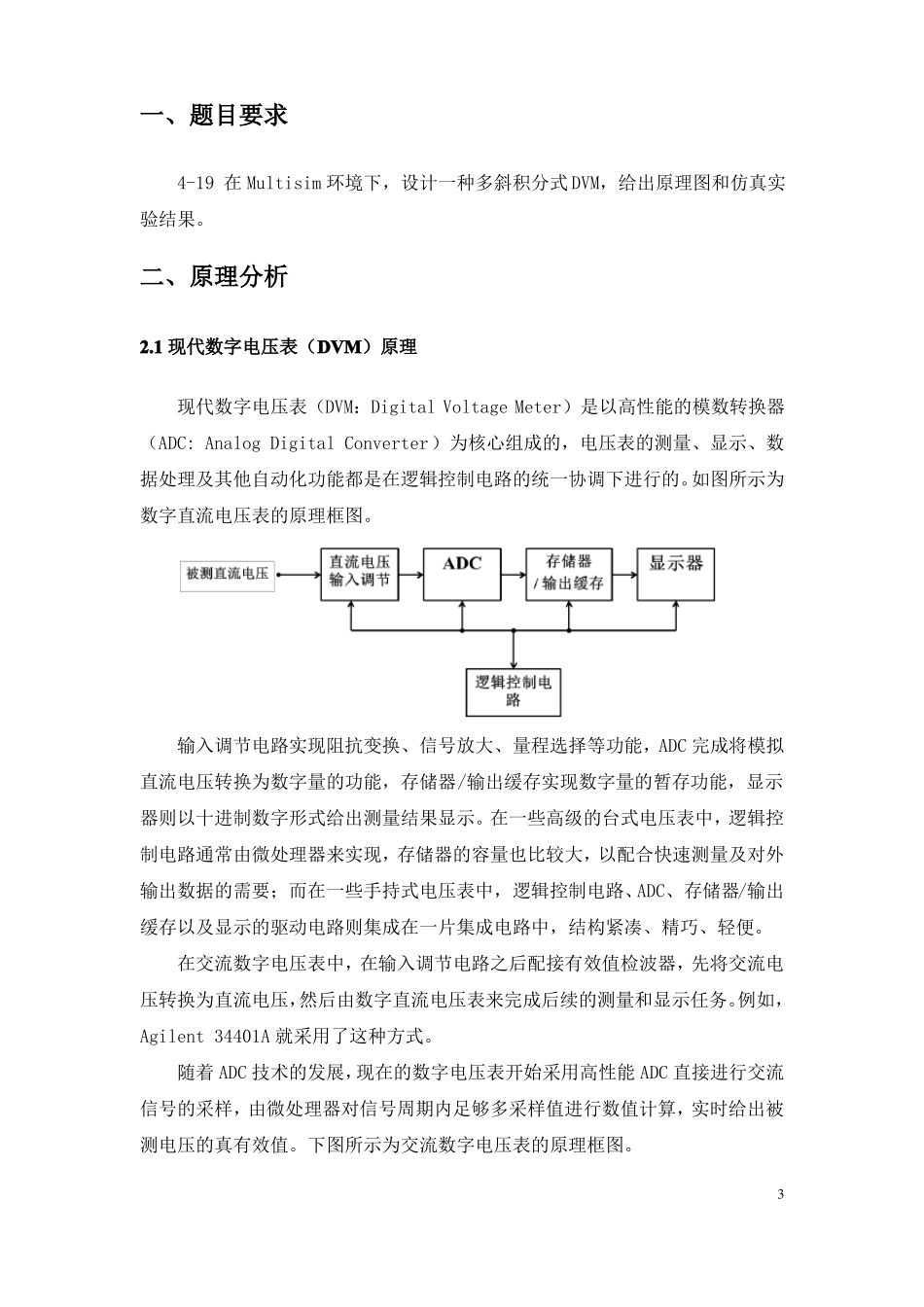

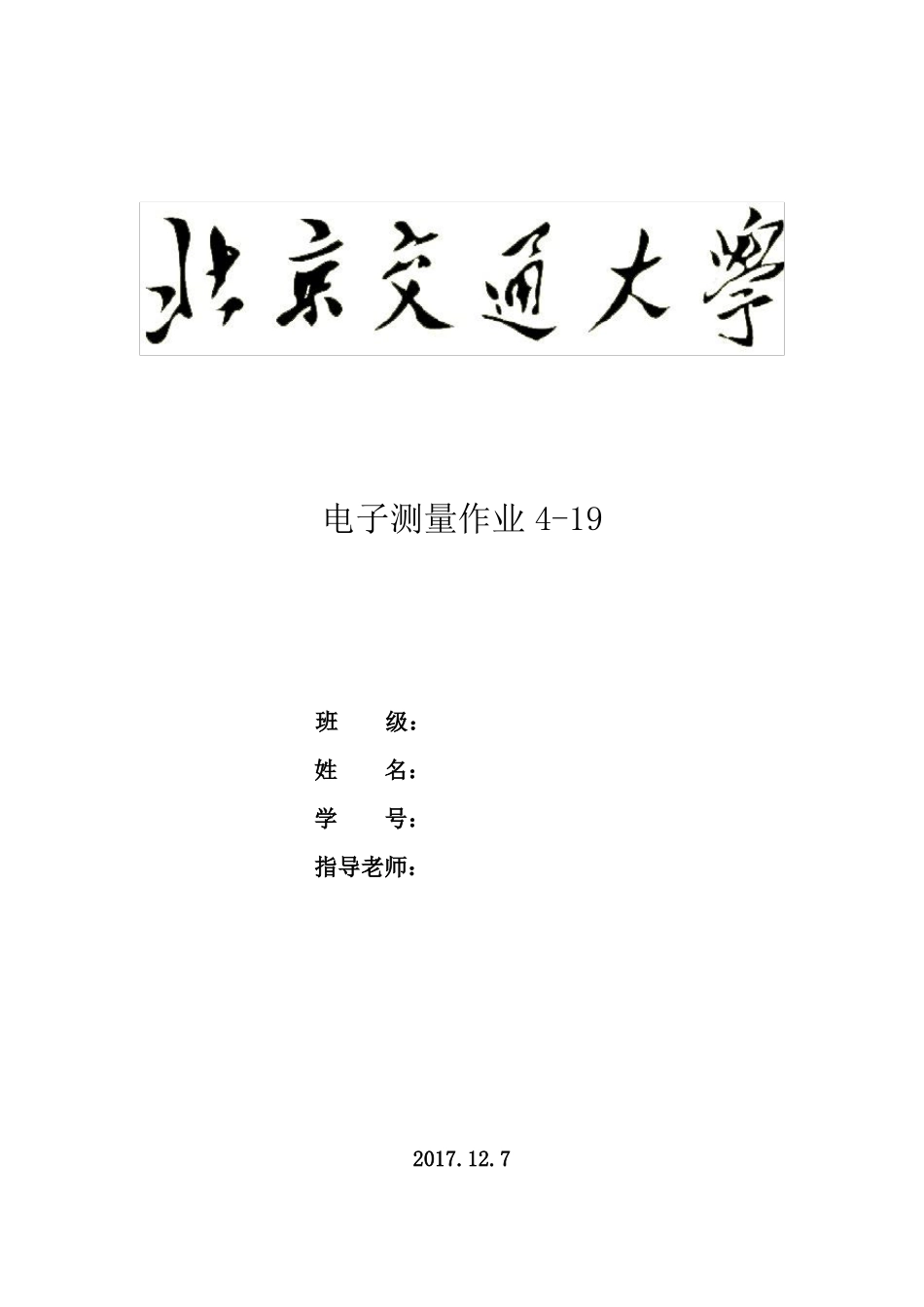

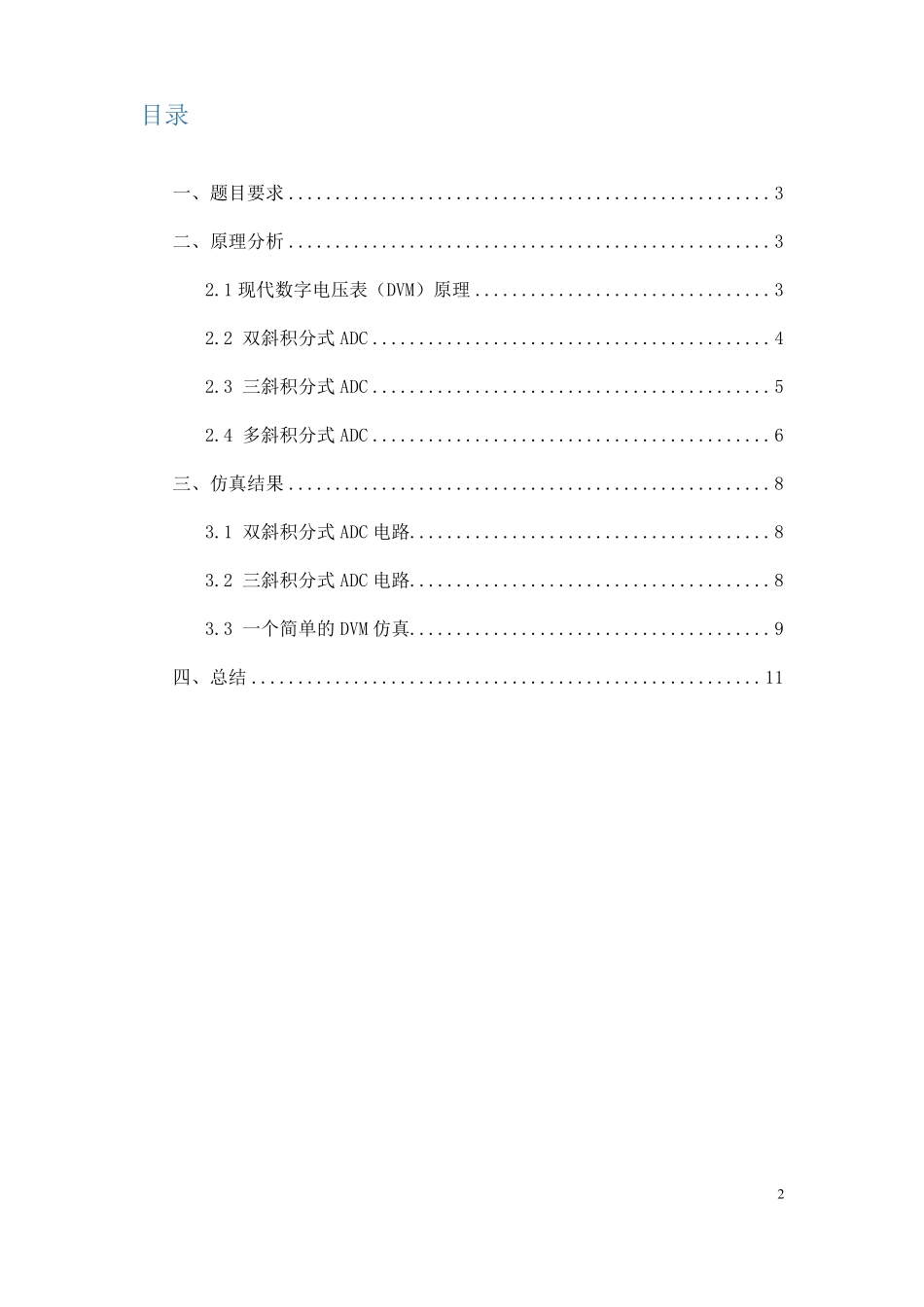

电子测量作业 4-19班级：姓名：学号：指导老师：2017.12.7目录一、题目要求 ....................................................3二、原理分析 ....................................................32.1 现代数字电压表（DVM）原理 ................................32.2 双斜积分式 ADC ...........................................42.3 三斜积分式 ADC ...........................................52.4 多斜积分式 ADC ...........................................6三、仿真结果 ....................................................83.1 双斜积分式 ADC 电路.......................................83.2 三斜积分式 ADC 电路.......................................83.3 一个简单的 DVM 仿真.......................................9四、总结 .......................................................112一、题目要求4-19 在 Multisim 环境下，设计一种多斜积分式 DVM，给出原理图和仿真实验结果。二、原理分析2.1 现代数字电压表（DVM）原理现代数字电压表（DVM：Digital Voltage Meter）是以高性能的模数转换器（ADC: Analog Digital Converter）为核心组成的，电压表的测量、显示、数据处理及其他自动化功能都是在逻辑控制电路的统一协调下进行的。如图所示为数字直流电压表的原理框图。输入调节电路实现阻抗变换、信号放大、量程选择等功能，ADC 完成将模拟直流电压转换为数字量的功能，存储器/输出缓存实现数字量的暂存功能，显示器则以十进制数字形式给出测量结果显示。在一些高级的台式电压表中，逻辑控制电路通常由微处理器来实现，存储器的容量也比较大，以配合快速测量及对外输出数据的需要；而在一些手持式电压表中，逻辑控制电路、ADC、存储器/输出缓存以及显示的驱动电路则集成在一片集成电路中，结构紧凑、精巧、轻便。在交流数字电压表中，在输入调节电路之后配接有效值检波器，先将交流电压转换为直流电压，然后由数字直流电压表来完成后续的测量和显示任务。例如，Agilent 34401A 就采用了这种方式。随着 ADC 技术的发展，现在的数字电压表开始采用高性能 ADC 直接进行交流信号的采样，由微处理器对信号周期内足够多采样值进行数值计算，实时给出被测电压的真有效值。下图所示为交流数字电压表的原理框图。32.2 双斜积分式 ADC双斜积分式 ADC 又称为双积分式，其...
