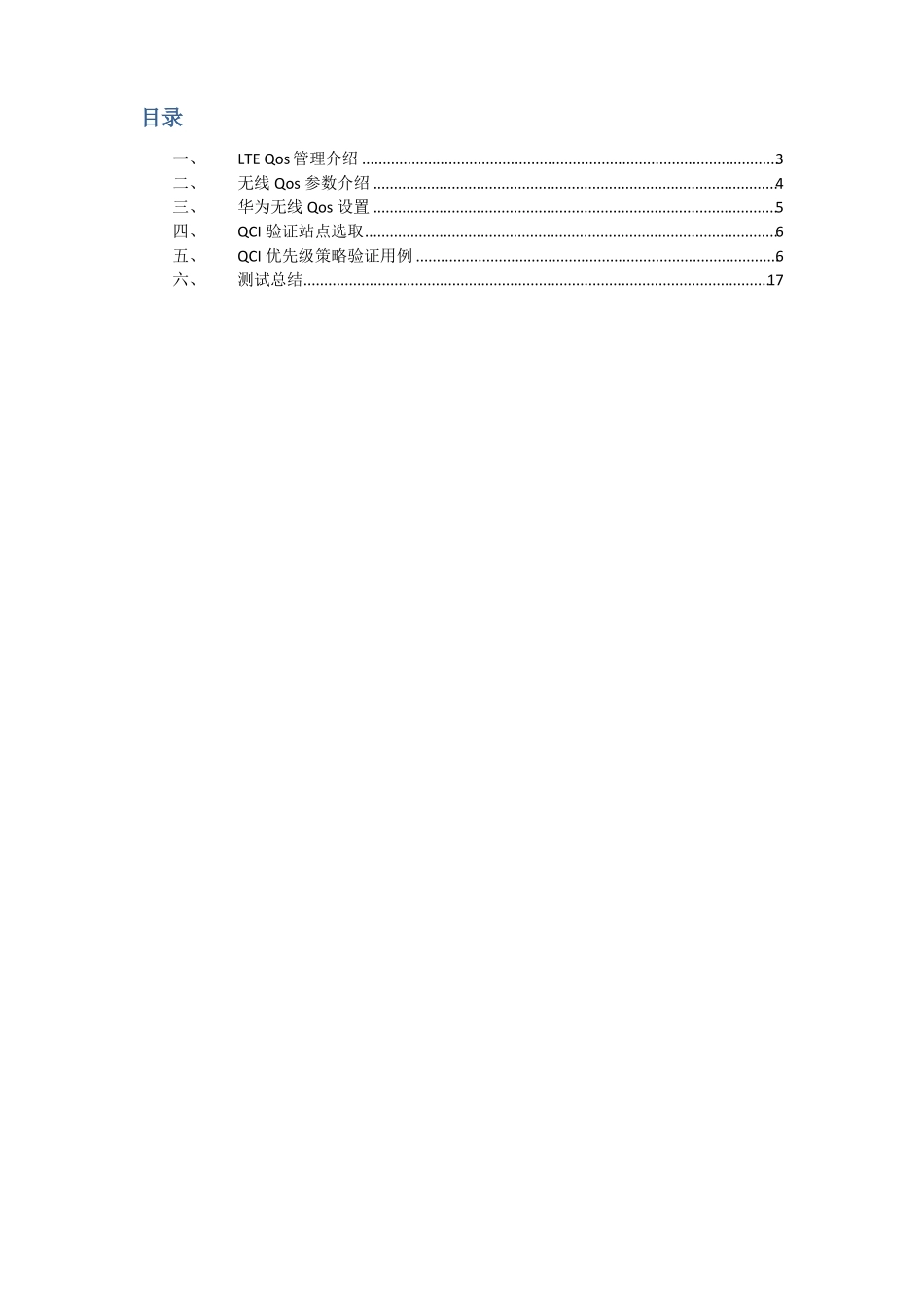

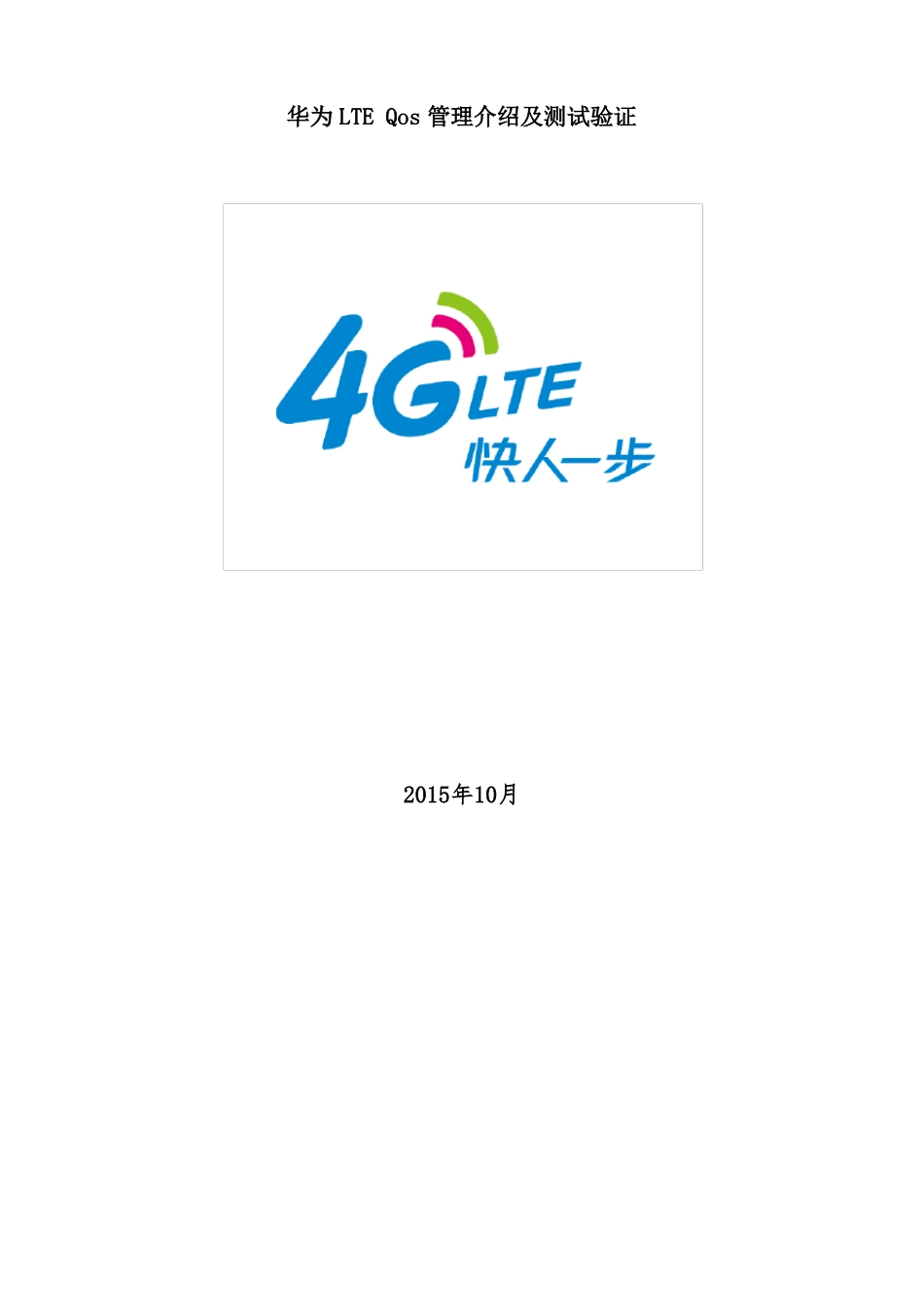

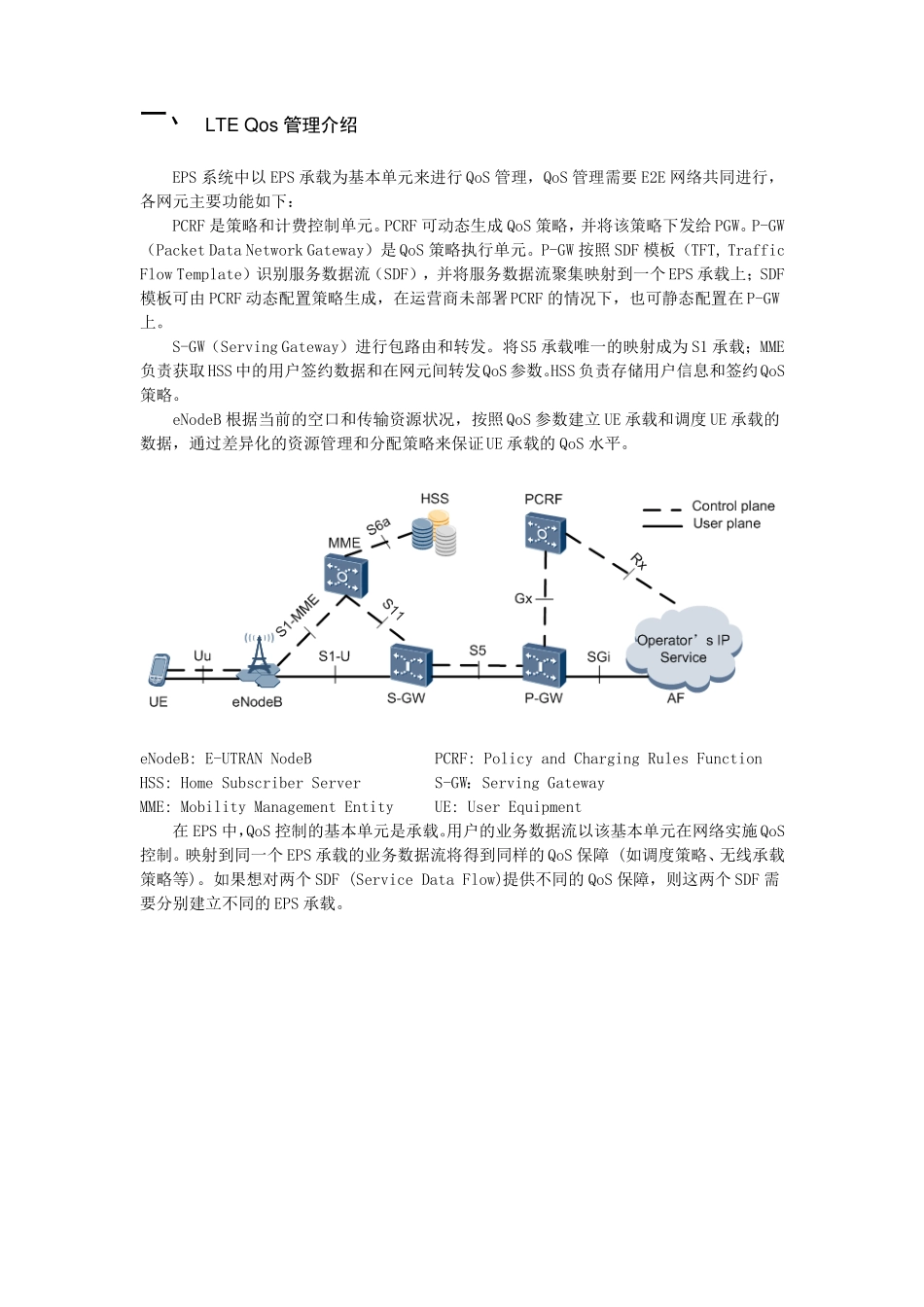

华为 LTE Qos 管理介绍及测试验证2015年10月目录一、二、三、四、五、六、LTE Qos 管理介绍 .....................................................................................................3无线 Qos 参数介绍 ..................................................................................................4华为无线 Qos 设置 ..................................................................................................5QCI 验证站点选取....................................................................................................6QCI 优先级策略验证用例 ........................................................................................6测试总结.................................................................................................................17一、 LTE Qos 管理介绍EPS 系统中以 EPS 承载为基本单元来进行 QoS 管理，QoS 管理需要 E2E 网络共同进行，各网元主要功能如下：PCRF 是策略和计费控制单元。PCRF 可动态生成 QoS 策略，并将该策略下发给 PGW。P-GW（Packet Data Network Gateway）是 QoS 策略执行单元。P-GW 按照 SDF 模板（TFT, TrafficFlow Template）识别服务数据流（SDF），并将服务数据流聚集映射到一个 EPS 承载上；SDF模板可由 PCRF 动态配置策略生成，在运营商未部署 PCRF 的情况下，也可静态配置在 P-GW上。S-GW（Serving Gateway）进行包路由和转发。将S5 承载唯一的映射成为 S1 承载；MME负责获取 HSS 中的用户签约数据和在网元间转发QoS 参数。HSS 负责存储用户信息和签约QoS策略。eNodeB 根据当前的空口和传输资源状况，按照 QoS 参数建立 UE 承载和调度 UE 承载的数据，通过差异化的资源管理和分配策略来保证UE 承载的 QoS 水平。eNodeB: E-UTRAN NodeB PCRF: Policy and Charging Rules FunctionHSS: Home Subscriber Server S-GW：Serving GatewayMME: Mobility Management Entity UE: User Equipment在 EPS 中，QoS 控制的基本单元是承载。用户的业务数据流以该基本单元在网络实施 QoS控制。映射到同一个 EPS 承载的业务数据流将得到同样的 QoS 保障 (如调度策略、无线承载策略等)。如果想对两个 SDF (Service Data Flow)提...
