华为交换机配置本地端口镜像示例

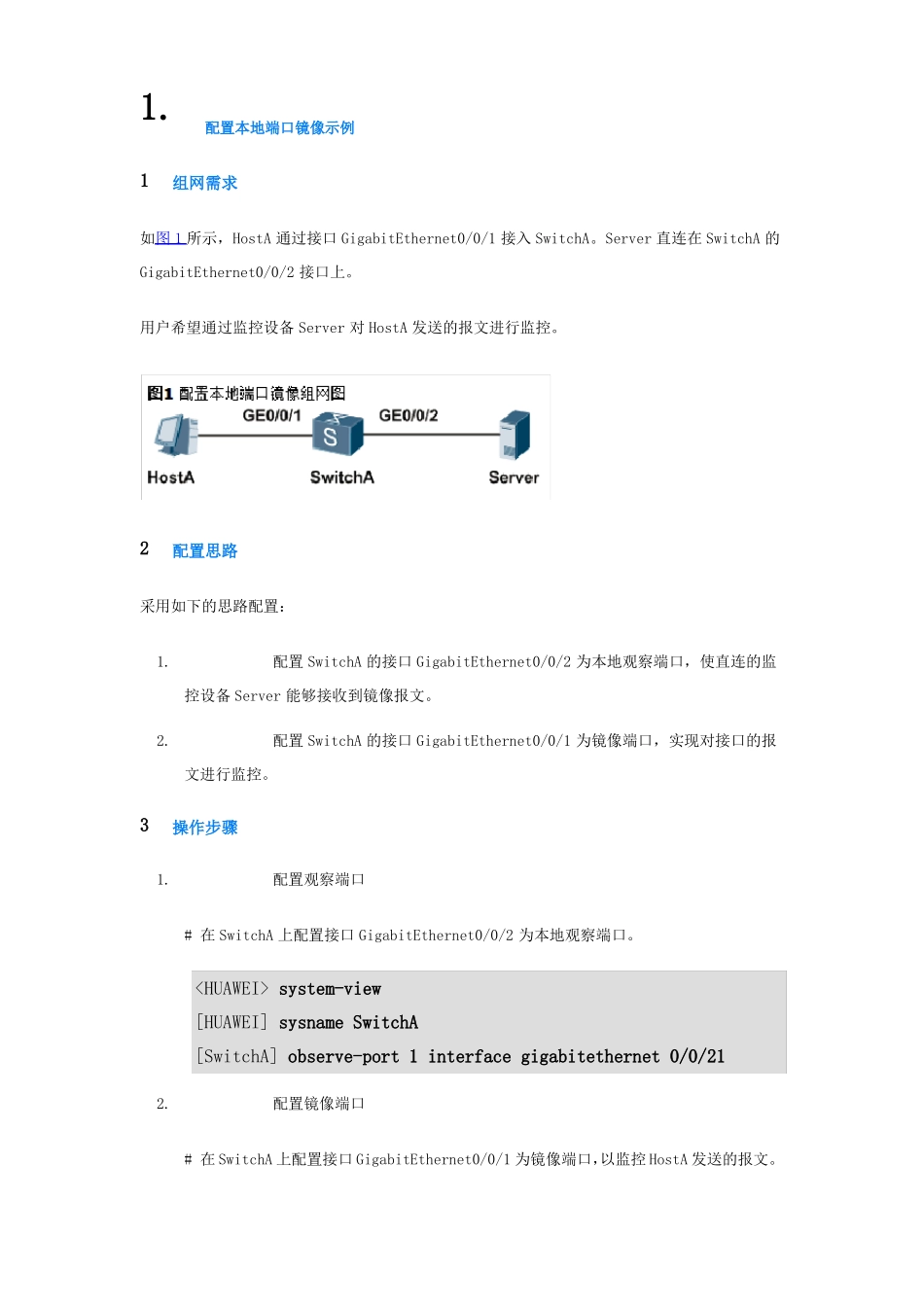

华为交换机配置本地端口镜像示例_第1页
1/9

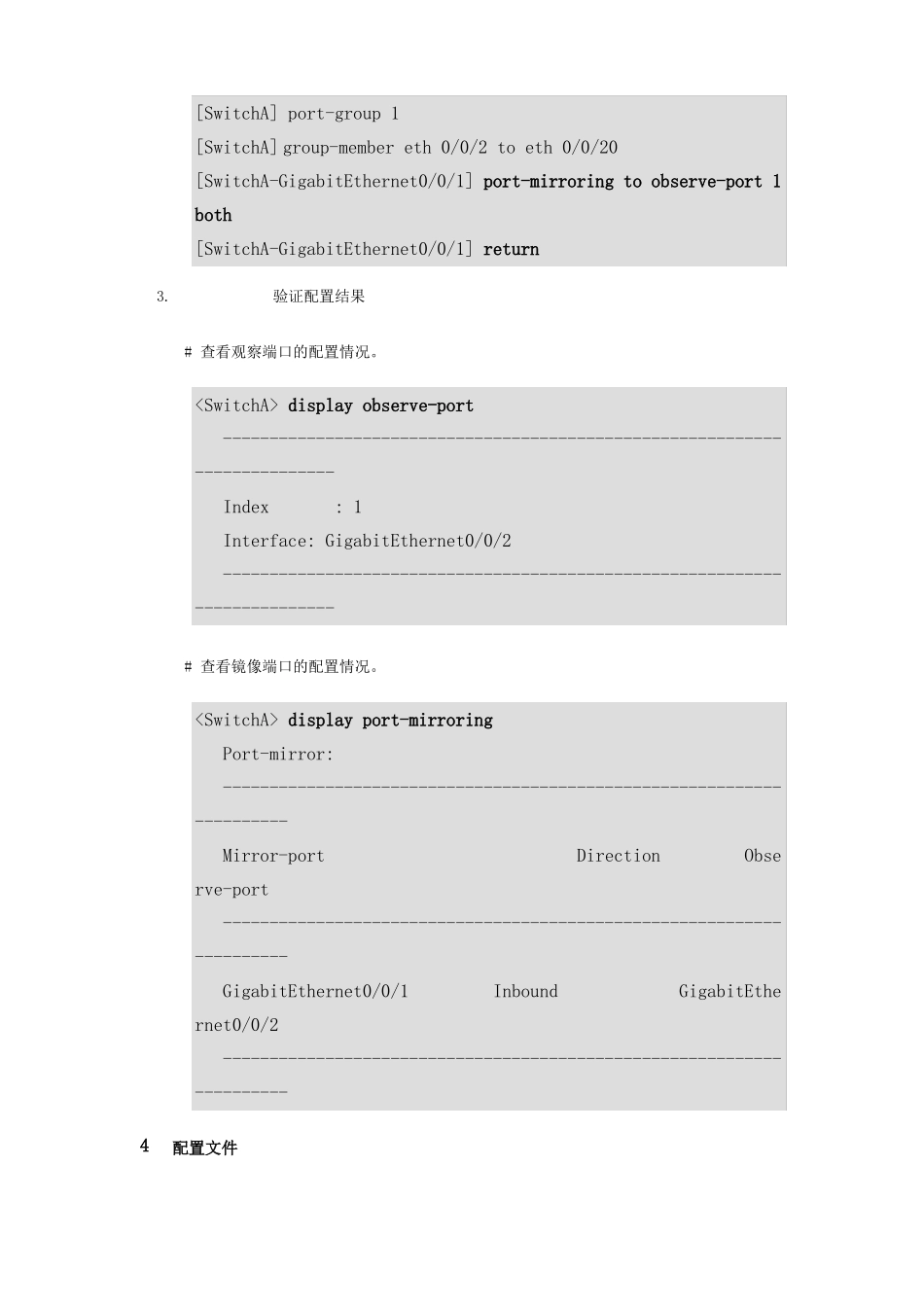

华为交换机配置本地端口镜像示例_第2页
2/9
华为交换机配置本地端口镜像示例_第3页
3/9
1.配置本地端口镜像示例1组网需求如图 1 所示,HostA 通过接口 GigabitEthernet0/0/1 接入 SwitchA。Server 直连在 SwitchA 的GigabitEthernet0/0/2 接口上。用户希望通过监控设备 Server 对 HostA 发送的报文进行监控。2配置思路采用如下的思路配置:1.配置 SwitchA 的接口 GigabitEthernet0/0/2 为本地观察端口,使直连的监控设备 Server 能够接收到镜像报文。2.配置 SwitchA 的接口 GigabitEthernet0/0/1 为镜像端口,实现对接口的报文进行监控。3操作步骤1.配置观察端口# 在 SwitchA 上配置接口 GigabitEthernet0/0/2 为本地观察端口。 system-view[HUAWEI] sysname SwitchA[SwitchA] observe-port 1 interface gigabitethernet 0/0/212.配置镜像端口# 在 SwitchA 上配置接口 GigabitEthernet0/0/1 为镜像端口,以监控 HostA 发送的报文。[SwitchA] port-group 1[SwitchA] group-member eth 0/0/2 to eth 0/0/20[SwitchA-GigabitEthernet0/0/1] port-mirroring to observe-port 1both[SwitchA-GigabitEthernet0/0/1] return3.验证配置结果# 查看观察端口的配置情况。 display observe-port --------------------------------------------------------------------------- Index : 1 Interface: GigabitEthernet0/0/2 ---------------------------------------------------------------------------# 查看镜像端口的配置情况。 display port-mirroring Port-mirror: ---------------------------------------------------------------------- Mirror-port Direction Observe-port ---------------------------------------------------------------------- GigabitEthernet0/0/1Inbound GigabitEthernet0/0/2 ----------------------------------------------------------------------4配置文件 SwitchA 的配置文件 # sysname SwitchA # observe-port 1 interface GigabitEthernet0/0/2 # interface GigabitEthernet0/0/1port-mirroring to observe-port 1 inbound # return请自行准备好华为交换机和电脑并且让你的...
