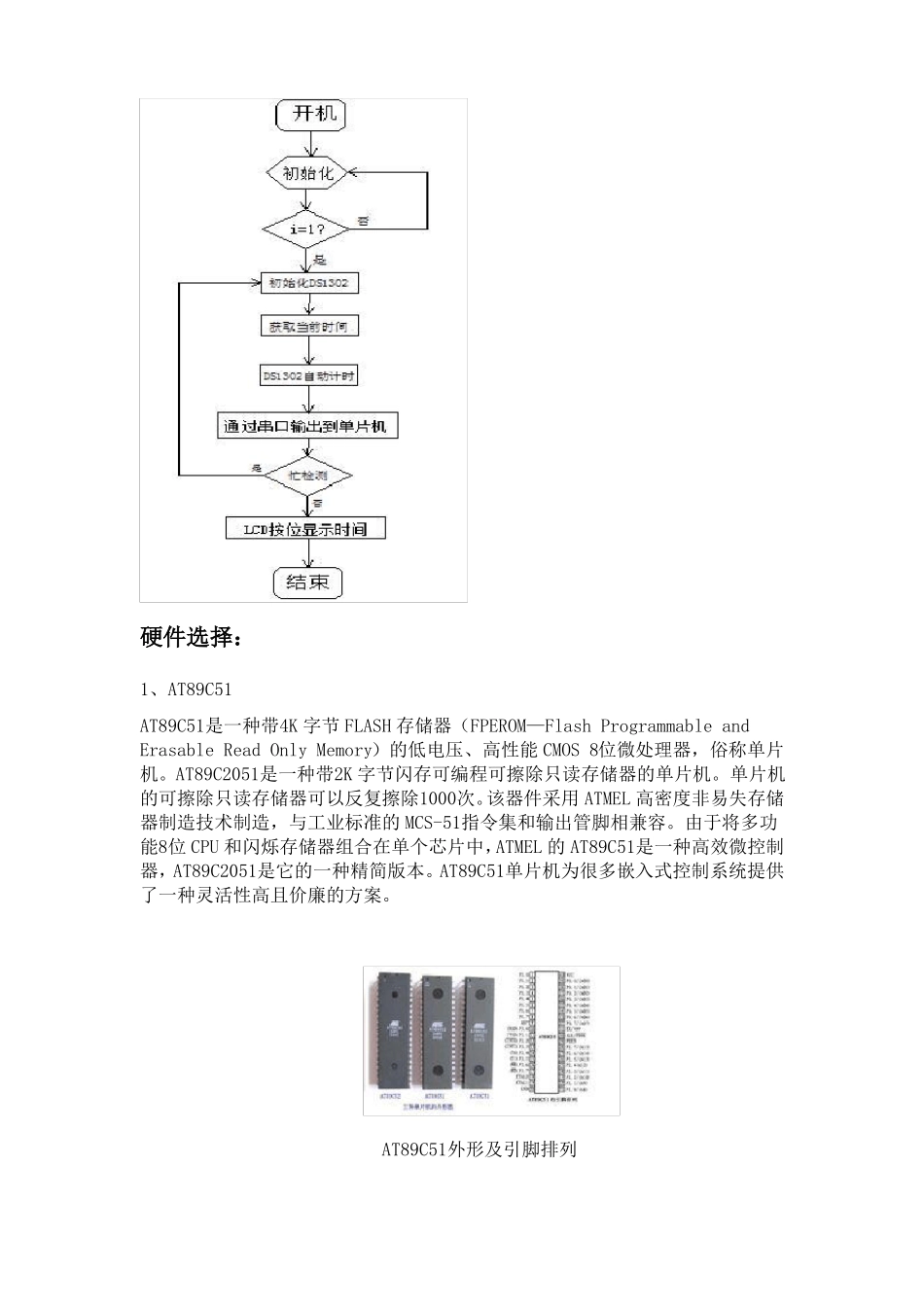

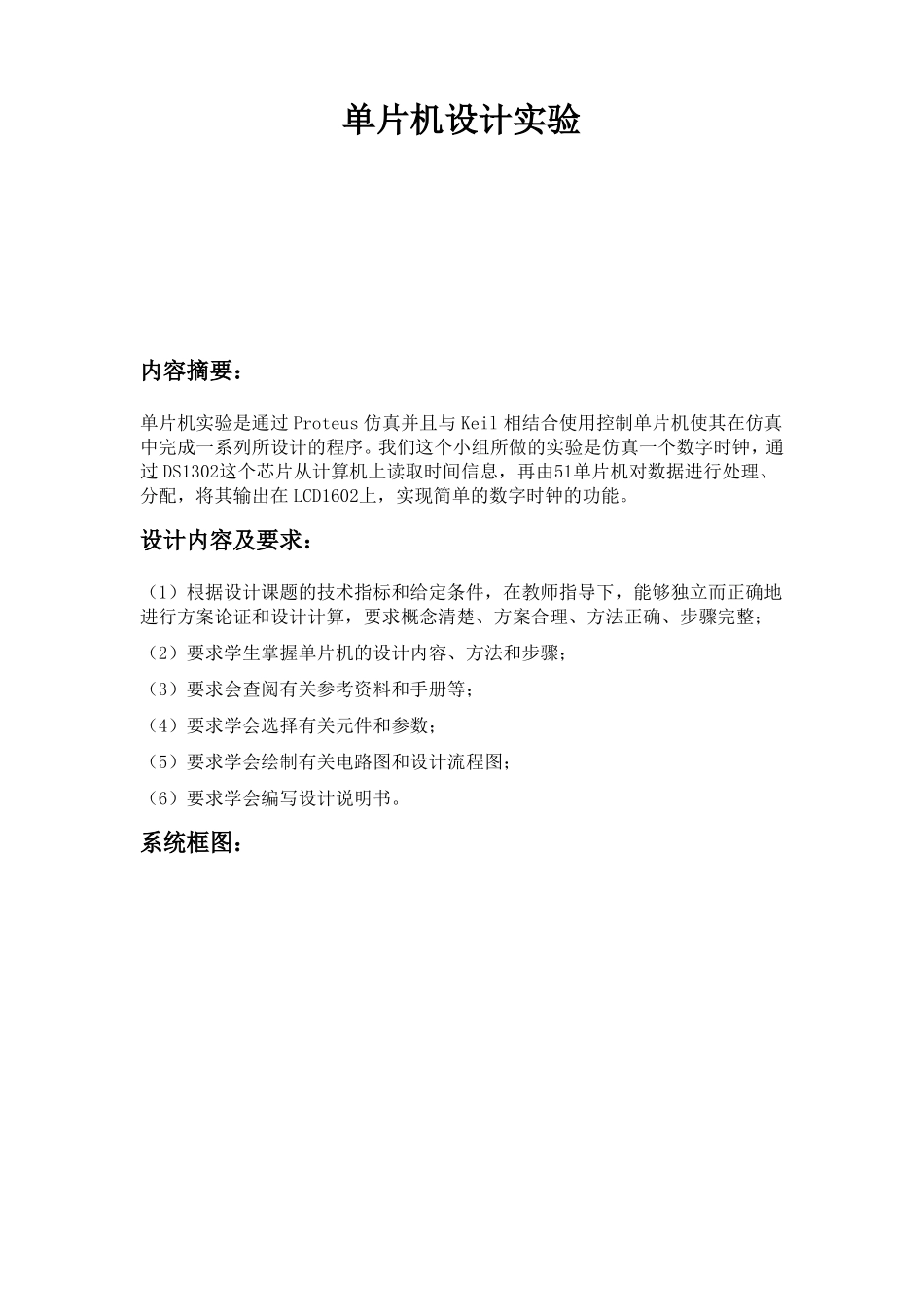

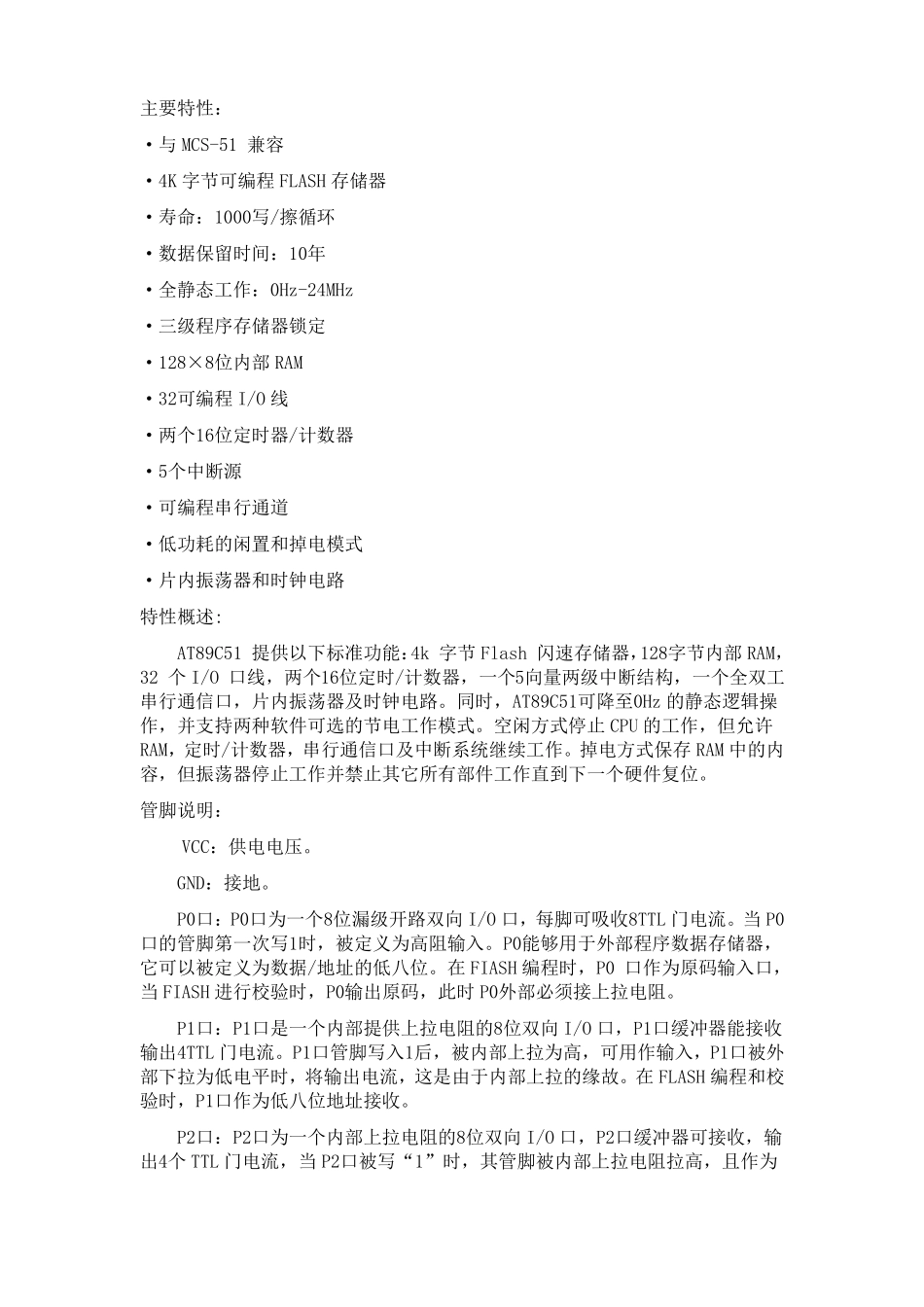

单片机设计实验内容摘要：单片机实验是通过 Proteus 仿真并且与 Keil 相结合使用控制单片机使其在仿真中完成一系列所设计的程序。我们这个小组所做的实验是仿真一个数字时钟，通过 DS1302这个芯片从计算机上读取时间信息，再由51单片机对数据进行处理、分配，将其输出在 LCD1602上，实现简单的数字时钟的功能。设计内容及要求：（1）根据设计课题的技术指标和给定条件，在教师指导下，能够独立而正确地进行方案论证和设计计算，要求概念清楚、方案合理、方法正确、步骤完整；（2）要求学生掌握单片机的设计内容、方法和步骤；（3）要求会查阅有关参考资料和手册等；（4）要求学会选择有关元件和参数；（5）要求学会绘制有关电路图和设计流程图；（6）要求学会编写设计说明书。系统框图：硬件选择：1、AT89C51AT89C51是一种带4K 字节 FLASH 存储器（FPEROM—Flash Programmable andErasable Read Only Memory）的低电压、高性能 CMOS 8位微处理器，俗称单片机。AT89C2051是一种带2K 字节闪存可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦除1000次。该器件采用 ATMEL 高密度非易失存储器制造技术制造，与工业标准的 MCS-51指令集和输出管脚相兼容。由于将多功能8位 CPU 和闪烁存储器组合在单个芯片中，ATMEL 的 AT89C51是一种高效微控制器，AT89C2051是它的一种精简版本。AT89C51单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。 AT89C51外形及引脚排列主要特性：·与 MCS-51 兼容·4K 字节可编程 FLASH 存储器·寿命：1000写/擦循环·数据保留时间：10年·全静态工作：0Hz-24MHz·三级程序存储器锁定·128×8位内部 RAM·32可编程 I/O 线·两个16位定时器/计数器·5个中断源·可编程串行通道·低功耗的闲置和掉电模式·片内振荡器和时钟电路特性概述:AT89C51 提供以下标准功能：4k 字节 Flash 闪速存储器，128字节内部 RAM，32 个 I/O 口线，两个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。同时，AT89C51可降至0Hz 的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止 CPU 的工作，但允许RAM，定时/计数器，串行通信口及中断系统继续工作。掉电方式保存 RAM 中的内容，但振荡器停止工作并禁止其它所有部件工作直到下一个硬件复位。管脚说明： VCC：供电电压。 GND：接地。 P0口：P0口为一个8位漏级...
