单片机课程设计之电梯控制系统

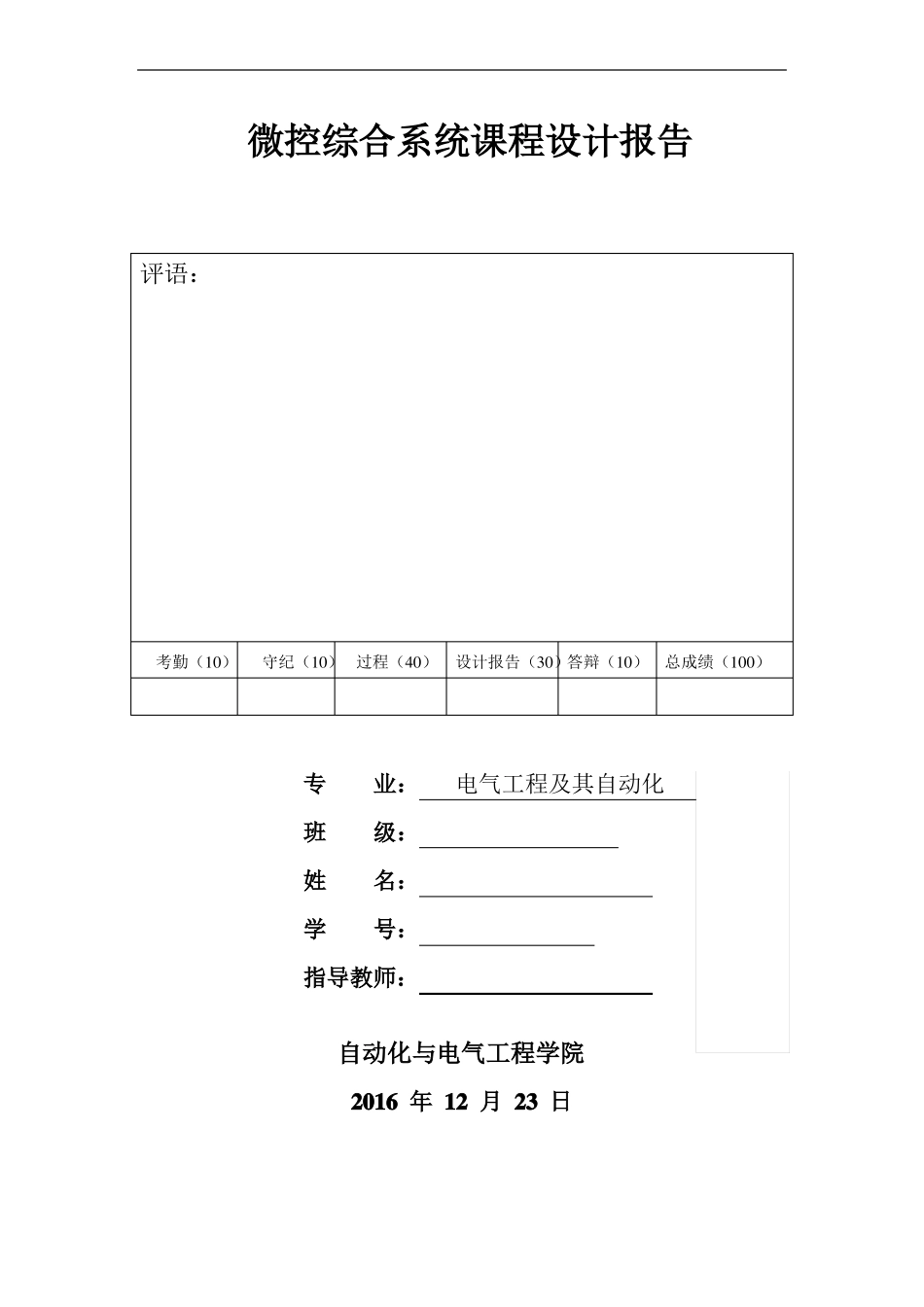

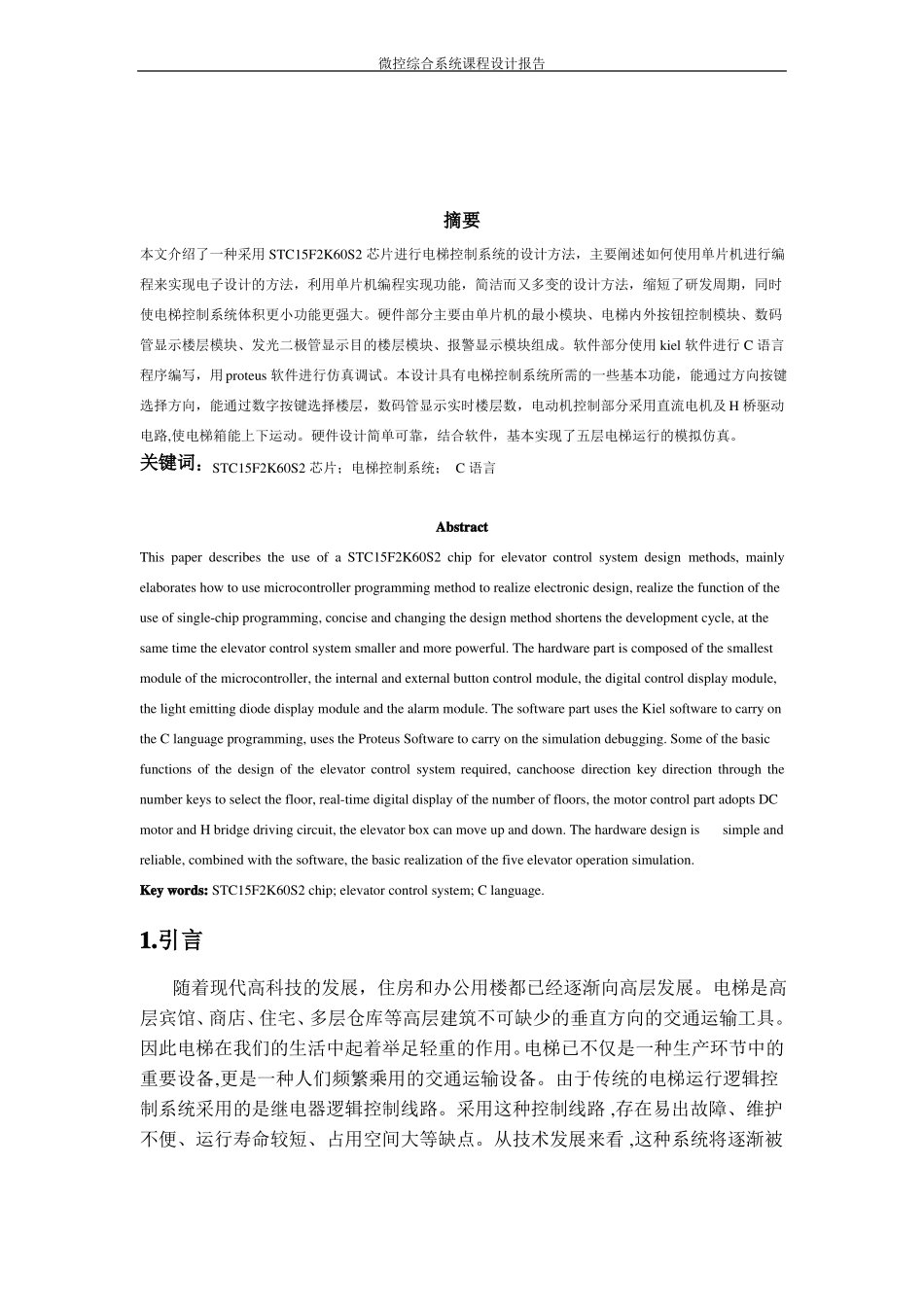

微控综合系统课程设计报告评语：考勤（10）守纪（10） 过程（40）设计报告（30）答辩（10）总成绩（100）专业：电气工程及其自动化班级：姓名：学号：指导教师：自动化与电气工程学院2016 年 12 月 23 日微控综合系统课程设计报告摘要本文介绍了一种采用 STC15F2K60S2 芯片进行电梯控制系统的设计方法，主要阐述如何使用单片机进行编程来实现电子设计的方法，利用单片机编程实现功能，简洁而又多变的设计方法，缩短了研发周期，同时使电梯控制系统体积更小功能更强大。硬件部分主要由单片机的最小模块、电梯内外按钮控制模块、数码管显示楼层模块、发光二极管显示目的楼层模块、报警显示模块组成。软件部分使用 kiel 软件进行 C 语言程序编写，用 proteus 软件进行仿真调试。本设计具有电梯控制系统所需的一些基本功能，能通过方向按键选择方向，能通过数字按键选择楼层，数码管显示实时楼层数，电动机控制部分采用直流电机及 H 桥驱动电路,使电梯箱能上下运动。硬件设计简单可靠，结合软件，基本实现了五层电梯运行的模拟仿真。关键词：STC15F2K60S2 芯片；电梯控制系统； C 语言AbstractThis paper describes the use of a STC15F2K60S2 chip for elevator control system design methods, mainlyelaborates how to use microcontroller programming method to realize electronic design, realize the function of theuse of single-chip programming, concise and changing the design method shortens the development cycle, at thesame time the elevator control system smaller and more powerful. The hardware part is composed of the smallestmodule of the microcontroller, the internal and external button control module, the digital control display module,the light emitting diode display module and the alarm module. The software part uses the Kiel software to carry onthe C language programming, uses the Proteus Software to carry on the simulation debugging. Some of the basicfunctions of the design of the elevator control system required, canchoose direction key direction through thenumber keys to select the floor, real-time...
