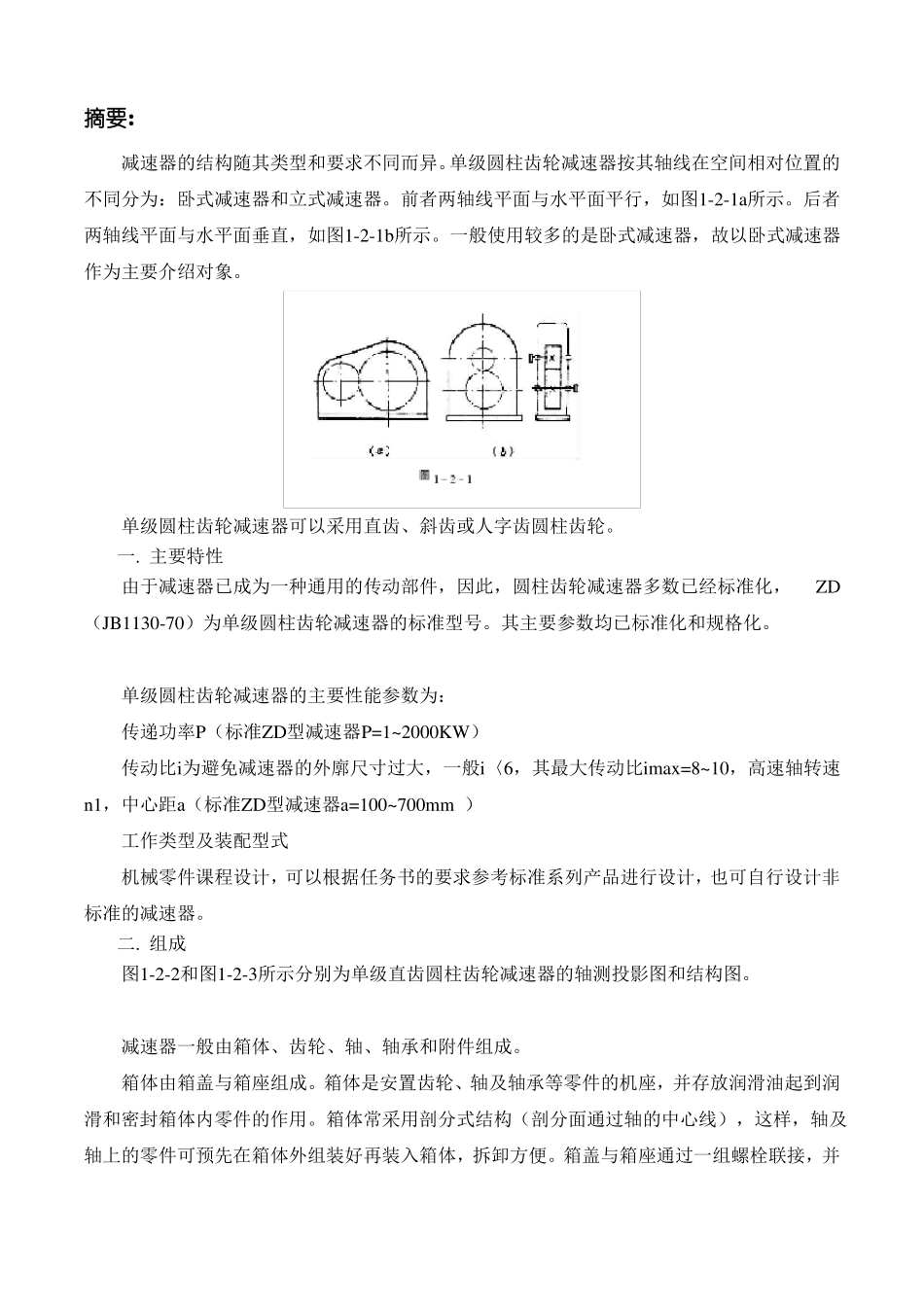

单位代码学号12341801444分类号密级毕 业 设 计 (论 文 )（单级圆柱齿轮减速器）学 习 中 心 名 称专学指泰 州机 械 工 程 及 自 动 化钱 伟 锋业生导名姓教称名师2014 年3月1 日摘要:减速器的结构随其类型和要求不同而异。单级圆柱齿轮减速器按其轴线在空间相对位置的不同分为：卧式减速器和立式减速器。前者两轴线平面与水平面平行，如图1-2-1a所示。后者两轴线平面与水平面垂直，如图1-2-1b所示。一般使用较多的是卧式减速器，故以卧式减速器作为主要介绍对象。单级圆柱齿轮减速器可以采用直齿、斜齿或人字齿圆柱齿轮。一. 主要特性由于减速器已成为一种通用的传动部件，因此，圆柱齿轮减速器多数已经标准化，ZD（JB1130-70）为单级圆柱齿轮减速器的标准型号。其主要参数均已标准化和规格化。单级圆柱齿轮减速器的主要性能参数为：传递功率P（标准ZD型减速器P=1~2000KW）传动比i为避免减速器的外廓尺寸过大，一般i〈6，其最大传动比imax=8~10，高速轴转速n1，中心距a（标准ZD型减速器a=100~700mm ）工作类型及装配型式机械零件课程设计，可以根据任务书的要求参考标准系列产品进行设计，也可自行设计非标准的减速器。二. 组成减速器一般由箱体、齿轮、轴、轴承和附件组成。图1-2-2和图1-2-3所示分别为单级直齿圆柱齿轮减速器的轴测投影图和结构图。箱体由箱盖与箱座组成。箱体是安置齿轮、轴及轴承等零件的机座，并存放润滑油起到润滑和密封箱体内零件的作用。箱体常采用剖分式结构（剖分面通过轴的中心线），这样，轴及轴上的零件可预先在箱体外组装好再装入箱体，拆卸方便。箱盖与箱座通过一组螺栓联接，并通过两个定位销钉确定其相对位置。为保证座孔与轴承的配合要求，剖分面之间不允许放置垫片，但可以涂上一层密封胶或水玻璃，以防箱体内的润滑油渗出。为了拆卸时易于将箱盖与箱座分开，可在箱盖的凸缘的两端各设置一个起盖螺钉（参见图 1-2-3），拧入起盖螺钉，可顺利地顶开箱盖。箱体内可存放润滑油，用来润滑齿轮；如同时润滑滚动轴承，在箱座的接合面上应开出油沟，利用齿轮飞溅起来的油顺着箱盖的侧壁流入油沟，再由油沟通过轴承盖的缺口流入轴承（参图1-2-3）。减速器箱体上的轴承座孔与轴承盖用来支承和固定轴承，从而固定轴及轴上零件相对箱体的轴向位置。轴承盖与箱体孔的端面间垫有调整垫片，以调整轴承的游动间隙，保证轴承正常工作。为防止润滑油渗出，在轴的外伸端的轴承盖的孔壁中装有密封圈（...
