卧式液氨储罐课程设计说明书

卧式液氨储罐课程设计说明书_第1页
1/15
卧式液氨储罐课程设计说明书_第2页
2/15

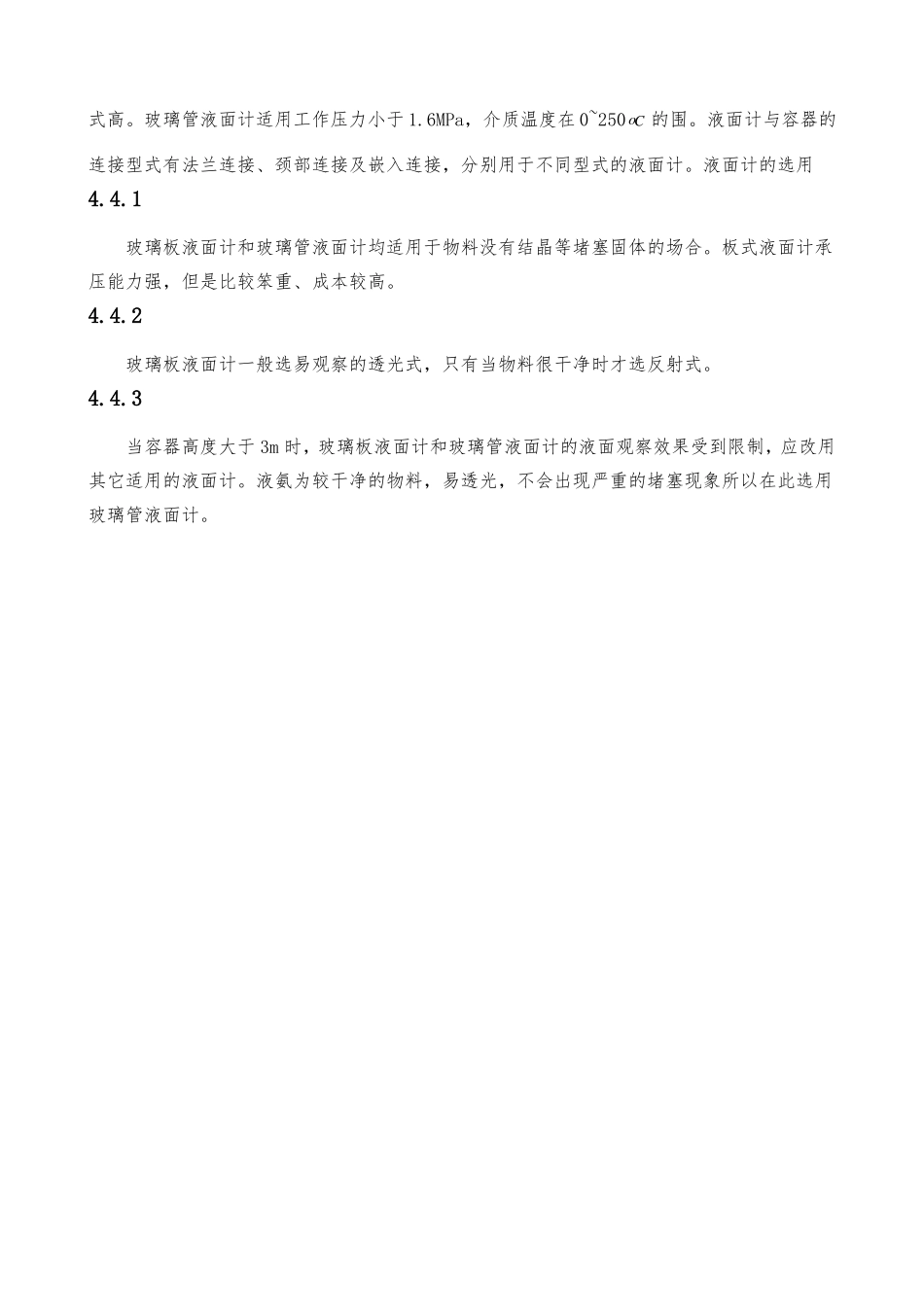

卧式液氨储罐课程设计说明书_第3页
3/15
卧式液氨储罐课程设计说明书3.1 设计任务:针对化工厂中常见的卧式液氨储罐,完成主体设备的工艺设计和附属设备的选型设计,绘制总装配图。本次设计的卧式液氨储罐的工艺尺寸为:储罐径 D i=1000mm,罐体(不包括封头)长度 L=1200mm,使用地点:新疆。3.2 设计思想:综合运用所学的机械基础课程知识,本着认真负责的态度,对储罐进行设计。在设计过程中综合考虑了经济性,实用性,安全可靠性。各项设计参数都正确参考了行业使用标准或国家标准,这样设计有章可循,并考虑到结构方面的要求,综合的进行设计。3.3 设计特点:容器的设计一般由筒体,封头,法兰,支座,接管等组成。常,低压化工设备通用零部件大都有标准,设计师可直接选用。本设计书主要介绍了液罐的筒体,封头的设计计算,低压通用零部件的选用。各项设计参数都正确参考了行业使用标准或国家使用标准,这样让设计有章可循,并考虑到结构方面的要求,合理的进行设计。四、设备材料及结构的选择4.1 材料选择根据本次课程设计的安排和要求,本次设计采用 Q235-C 号钢。所以在此选择 Q235-C 钢板作为制造筒体和封头材料。4.2 结构选择4.2.1 封头的选择从受力与制造方面分析来看,球形封头是最理想的结构形式。但缺点是深度大,冲压较为困难;椭圆封头浓度比半球形封头小得多,易于冲压成型,是目前中低压容器中应用较多的封头之一。平板封头因直径各厚度都较大,加工与焊接方面都要遇到不少困难。从钢材耗用量来年:球形封头用材最少,比椭圆头节约,平板封头用材最多。因此,从强度、结构和制造方面综合考虑,采用椭圆形封头最为合理。4.2.2 容器支座的选择容器支座有鞍座,圈座和支腿三种,用来支撑容器的重量。鞍式支座是应用最广泛的一种卧式支座。从应力分析看,承受同样载且具有同样截面几何形状和尺寸的梁采用多个支承比采用两个支承优越,因为多支承在粱产生的应力较小。所以,从理论上说卧式容器的支座数目越多越好。但在是实际上卧式容器应尽可能设计成双支座,这是因为当支点多于两个时,各支承平面的影响如容器简体的弯曲度和局部不圆度、支座的水平度、各支座基础下沉的不均匀性、容器不同部位抗局部交形的相对刚性等等,均会影响支座反力的分市。因此采用多支座不仅体现不出理论上的优越论反而会造成容器受力不均匀程度的增加,给容器的运行安全带来不利的影响。所以一台卧式容器支座一般情况不宜多于二个。圈座一般对于大直径薄壁容器和真空操作的容器。腿式...
