原煤破碎机技术规格书VIP专享

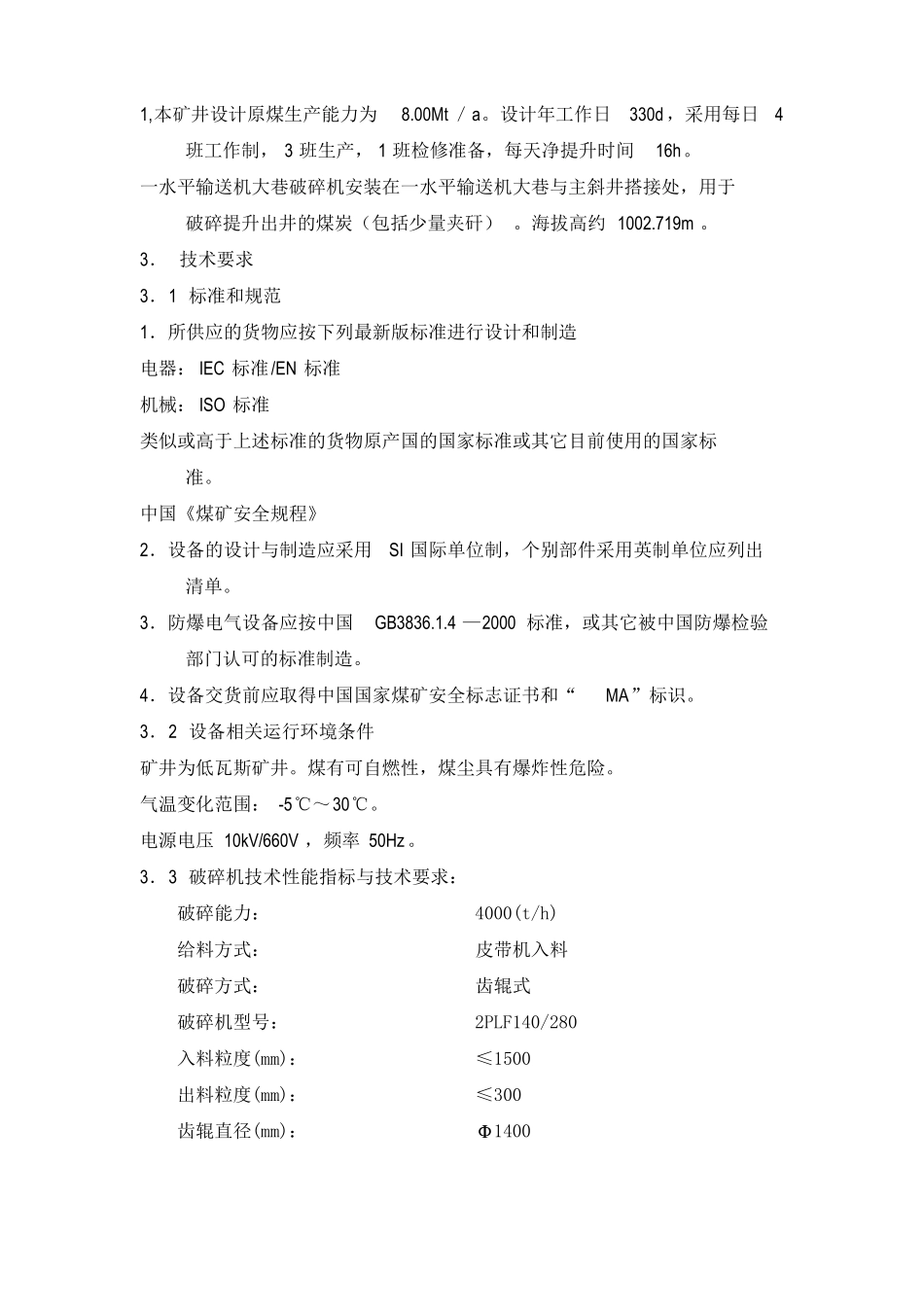

1,本矿井设计原煤生产能力为8.00Mt ／a。设计年工作日330d，采用每日4班工作制， 3 班生产， 1 班检修准备，每天净提升时间16h。一水平输送机大巷破碎机安装在一水平输送机大巷与主斜井搭接处，用于破碎提升出井的煤炭（包括少量夹矸） 。海拔高约 1002.719m 。3． 技术要求3．1 标准和规范1．所供应的货物应按下列最新版标准进行设计和制造电器： IEC 标准/EN 标准机械： ISO 标准类似或高于上述标准的货物原产国的国家标准或其它目前使用的国家标准。中国《煤矿安全规程》2．设备的设计与制造应采用SI 国际单位制，个别部件采用英制单位应列出清单。3．防爆电气设备应按中国GB3836.1.4 —2000 标准，或其它被中国防爆检验部门认可的标准制造。4．设备交货前应取得中国国家煤矿安全标志证书和“MA”标识。3．2 设备相关运行环境条件矿井为低瓦斯矿井。煤有可自燃性，煤尘具有爆炸性危险。气温变化范围： -5℃～30℃。电源电压 10kV/660V ，频率 50Hz。3．3 破碎机技术性能指标与技术要求：破碎能力： 4000(t/h)给料方式：皮带机入料破碎方式：齿辊式破碎机型号： 2PLF140/280入料粒度(mm)：≤1500出料粒度(mm)：≤300齿辊直径(mm)：Φ1400辊有效长度(mm)：Φ2800外形尺寸(mm）： 6900x4100x1840设备重量（Kg） 78000破碎物料：煤和少量夹矸电机功率：2x315Kw，采用国产知名品牌防爆电机(佳木斯防爆电机或南阳防爆电机)。电机外壳的防护等级：不低于 IP55。电机应预埋温度传感器，实现对电机的温升监测和保护。采用减速器传动装置，减速机配套进口，与电机功率相匹配。减速机应有直观的油位指示装置，并具有适宜的冷却系统。(减速器选用 H3SH15)偶合器采用国产知名品牌。润滑要求：自动润滑。所有轴承要求进口 SKF。必须具有齐全的机械保护可靠的电气失速保护系统。整机寿命：≥10 年；大修周期：≥3 年。破碎齿辊过煤量不少于 1000 万吨。轴承寿命：不少于 20000 小时。整机质保期：不少于6Mt 过煤量或 1 年（以先到时间为准）。要求整机寿命：不少于20Mt 过煤量。破碎机主要构成见下表：序号1名称煤用分级式齿辊破碎机每台包括：数量1 台1 套2 台2 台2 台1 套4 盘备注1.1破碎机主机1.2减速器1.3防爆电机1.4液力偶合器1.5自动润滑装置1.6轴承1.7联轴器1.8行走装置1.9质保期内备件和易耗件23技术资料安装方案备注：供货周期天2 件1 套1 批6 份/台随设备交付1 套3．4 噪声控制设备运行的噪声...
