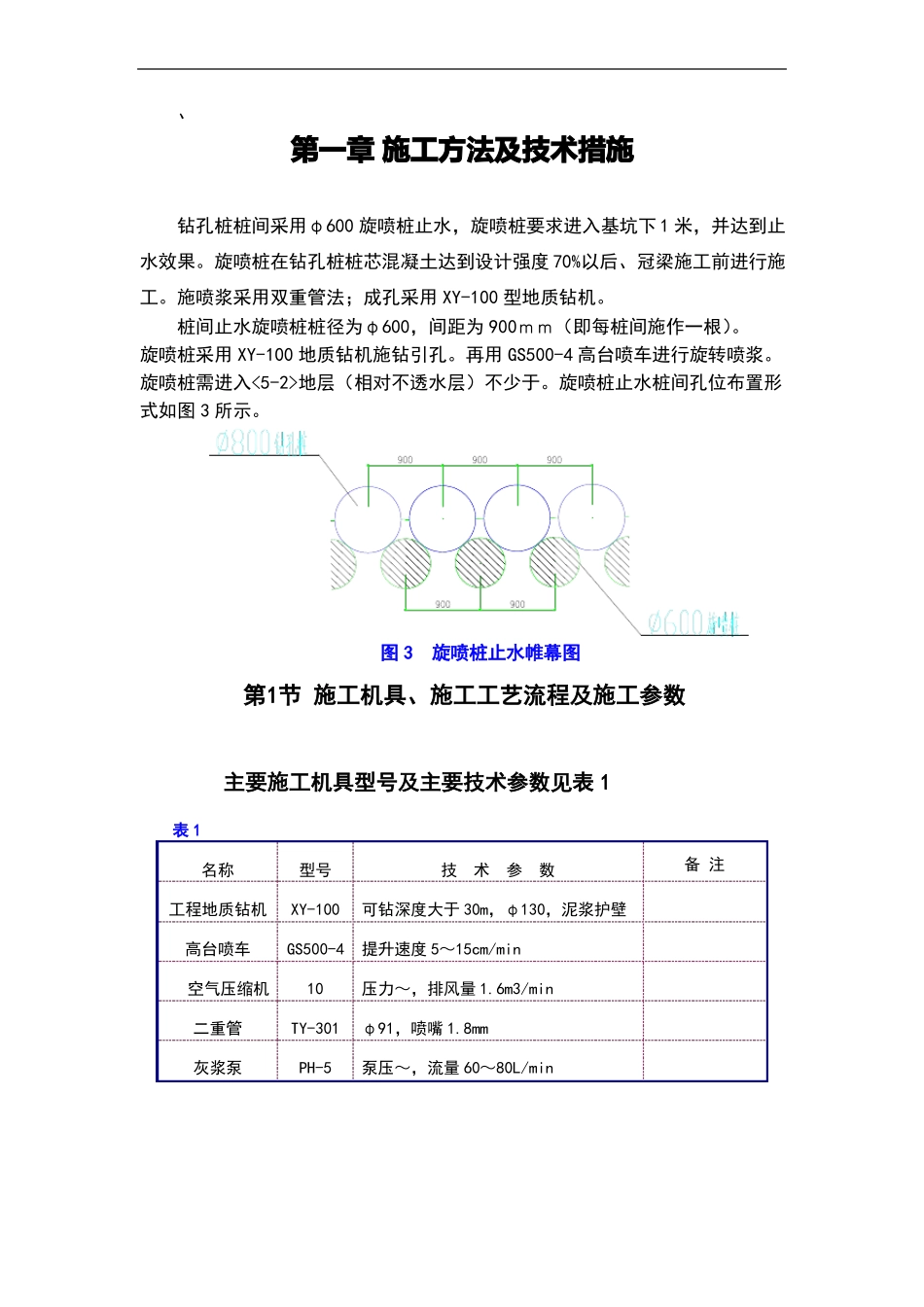

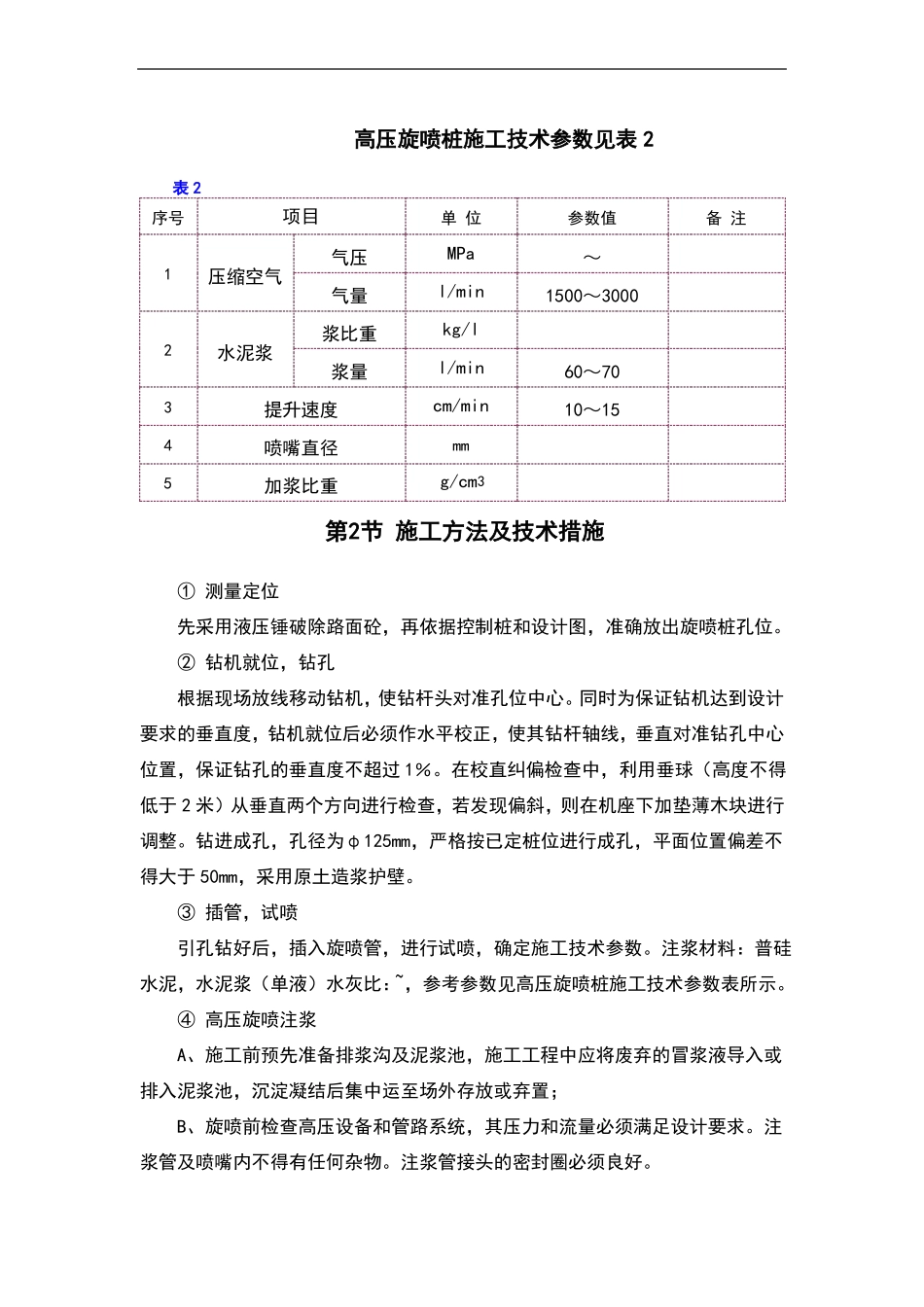

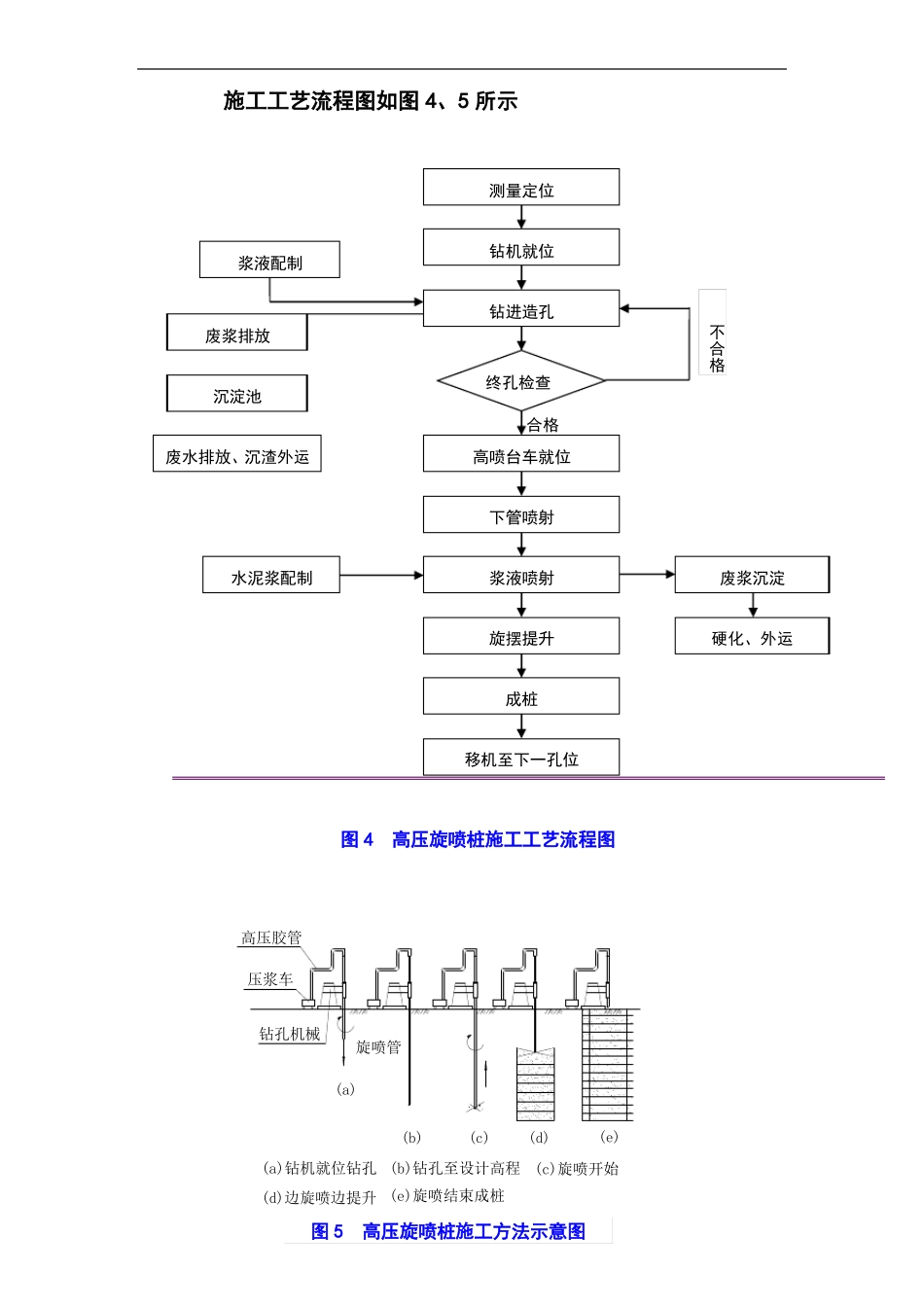

、第一章 施工方法及技术措施钻孔桩桩间采用φ600 旋喷桩止水，旋喷桩要求进入基坑下 1 米，并达到止水效果。旋喷桩在钻孔桩桩芯混凝土达到设计强度 70%以后、冠梁施工前进行施工。施喷浆采用双重管法；成孔采用 XY-100 型地质钻机。桩间止水旋喷桩桩径为φ600，间距为 900ｍｍ（即每桩间施作一根）。旋喷桩采用 XY-100 地质钻机施钻引孔。再用 GS500-4 高台喷车进行旋转喷浆。旋喷桩需进入<5-2>地层（相对不透水层）不少于。旋喷桩止水桩间孔位布置形式如图 3 所示。图 3旋喷桩止水帷幕图第1节 施工机具、施工工艺流程及施工参数主要施工机具型号及主要技术参数见表 1表 1名称工程地质钻机高台喷车空气压缩机二重管灰浆泵型号XY-100技术参数可钻深度大于 30m，φ130，泥浆护壁备 注GS500-4提升速度 5～15cm/min10TY-301PH-5压力～，排风量 1.6m3/minφ91，喷嘴 1.8mm泵压～，流量 60～80L/min施工工艺流程图如图 4、5 所示测量定位浆液配制钻机就位钻进造孔废浆排放终孔检查合格废水排放、沉渣外运高喷台车就位不合格沉淀池下管喷射水泥浆配制浆液喷射废浆沉淀旋摆提升硬化、外运成桩移机至下一孔位图 4高压旋喷桩施工工艺流程图钻孔机械旋喷管(a)(b)(c)(d)(e)高压胶管压浆车(a)钻机就位钻孔(b)钻孔至设计高程(c)旋喷开始(d)边旋喷边提升 (e)旋喷结束成桩图 5高压旋喷桩施工方法示意图高压旋喷桩施工技术参数见表 2表 2序号1项目气压压缩空气气量浆比重水泥浆浆量提升速度喷嘴直径加浆比重单 位参数值备 注MPal/minkg/ll/mincm/minmm～1500～300060～7010～152345g/cm3第2节 施工方法及技术措施① 测量定位先采用液压锤破除路面砼，再依据控制桩和设计图，准确放出旋喷桩孔位。② 钻机就位，钻孔根据现场放线移动钻机，使钻杆头对准孔位中心。同时为保证钻机达到设计要求的垂直度，钻机就位后必须作水平校正，使其钻杆轴线，垂直对准钻孔中心位置，保证钻孔的垂直度不超过 1％。在校直纠偏检查中，利用垂球（高度不得低于 2 米）从垂直两个方向进行检查，若发现偏斜，则在机座下加垫薄木块进行调整。钻进成孔，孔径为φ125mm，严格按已定桩位进行成孔，平面位置偏差不得大于 50mm，采用原土造浆护壁。③ 插管，试喷引孔钻好后，插入旋喷管，进行试喷，确定施工技术参数。注浆材料：普硅水泥，水泥浆（单液）水灰比：~，参考参数见高压旋喷桩施工技术参数表所示。④ 高压旋喷注浆A、施工前预先准备排浆...
