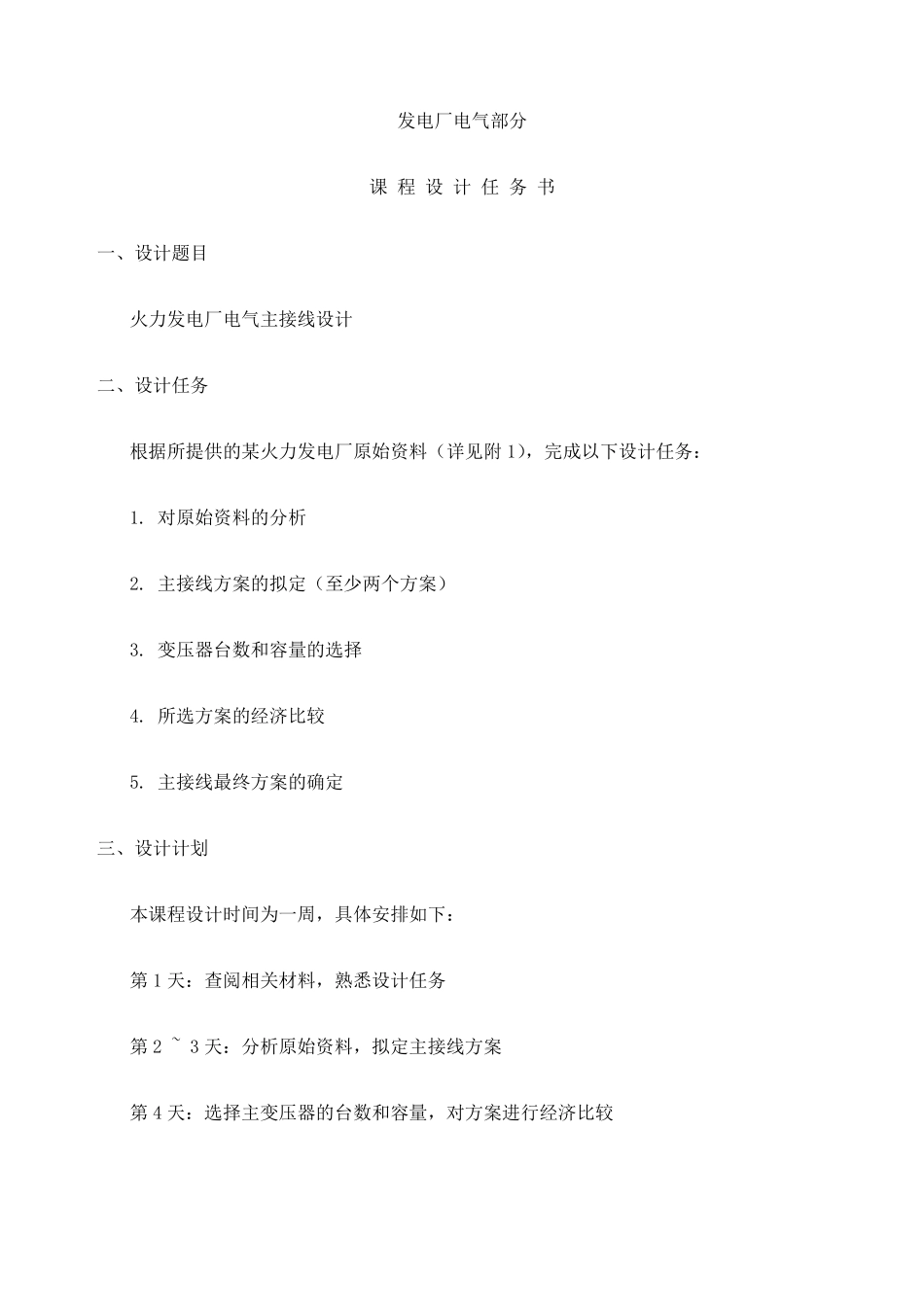

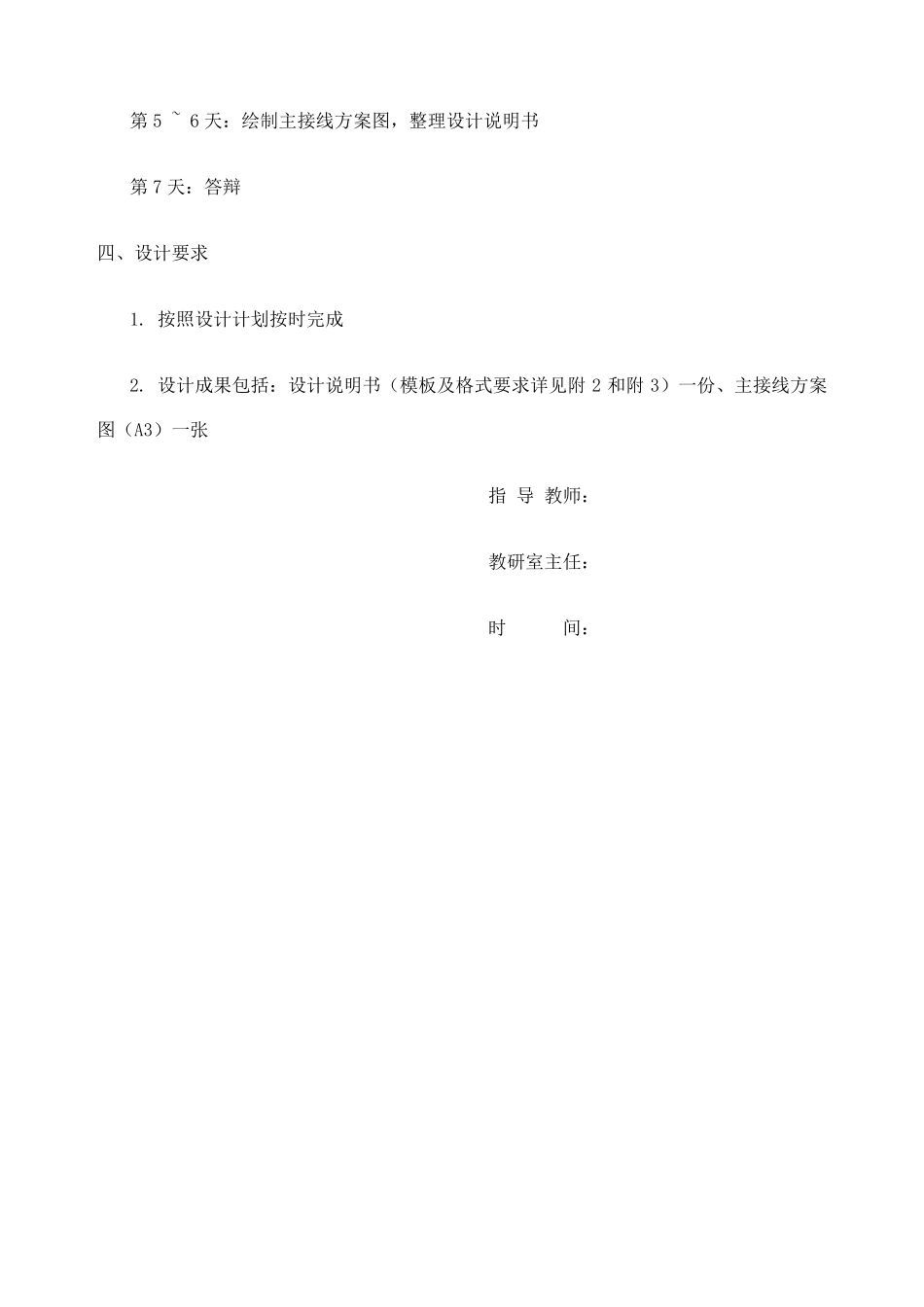

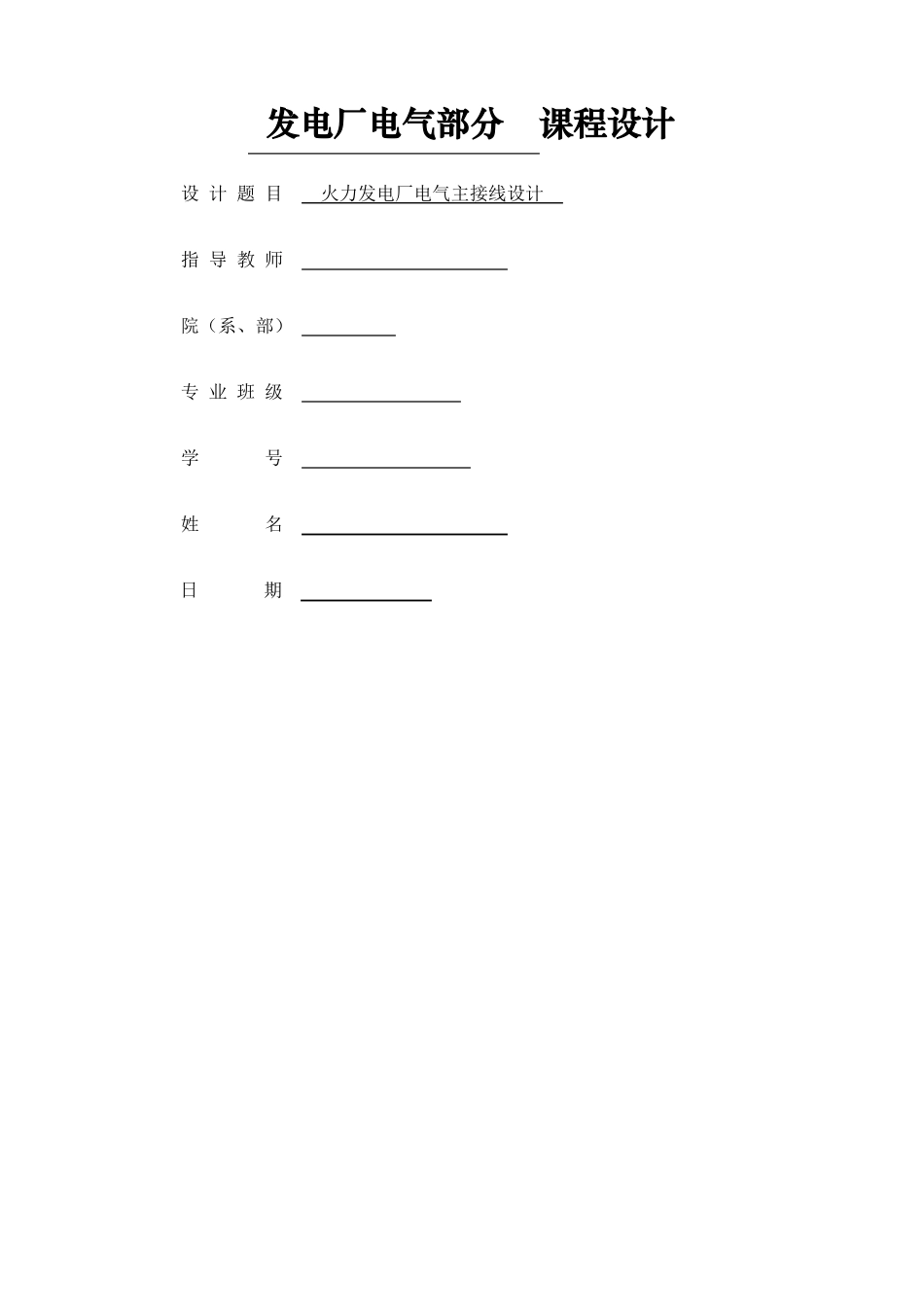

发电厂电气部分课程设计设 计 题 目火力发电厂电气主接线设计指 导 教 师院（系、部）专 业 班 级学号姓名日期发电厂电气部分课 程 设 计 任 务 书一、设计题目火力发电厂电气主接线设计二、设计任务根据所提供的某火力发电厂原始资料（详见附 1），完成以下设计任务：1. 对原始资料的分析2. 主接线方案的拟定（至少两个方案）3. 变压器台数和容量的选择4. 所选方案的经济比较5. 主接线最终方案的确定三、设计计划本课程设计时间为一周，具体安排如下：第 1 天：查阅相关材料，熟悉设计任务第 2 ~ 3 天：分析原始资料，拟定主接线方案第 4 天：选择主变压器的台数和容量，对方案进行经济比较第 5 ~ 6 天：绘制主接线方案图，整理设计说明书第 7 天：答辩四、设计要求1. 按照设计计划按时完成2. 设计成果包括：设计说明书（模板及格式要求详见附 2 和附 3）一份、主接线方案图（A3）一张指 导 教师：教研室主任：时间：摘要发电厂是电力系统的重要组成部分,也直接影响整个电力系统的安全与运行。在发电厂中，一次接线和二次接线都是其电气部分的重要组成部分。发电厂一次接线，即发电厂电气主接线。其代表了发电厂高电压、大电流的电气部分主体结构，是电力系统网络结构的重要组成部分。它直接影响电力生产运行的可靠性与灵活性，同时对电气设备选择、配电装置布置、继电保护、自动装置和控制方式等诸多方面有决定性的关系。本设计是对配有 2 ? 50MW 供热式机组， 2 ? 600MW 凝汽式机组的的大型火力发电厂电气主接线的设计，包括对原始资料的分析、主接线方案的拟定、变压器台数和容量的选择、方案的经济比较、主接线最终方案的确定。关键词：火力发电厂；电气主接线目录1 前言 ......................................................................72 原始资料分析 ..............................................................92.1 工程情况.............................................................92.2 电力系统情况.........................................................93 主接线方案的拟定 .........................................................113.1 10.5kV 电压级 .......................................................113.2 220kV 电压级 ........................................................113.3 500kV 电压级 ..................
