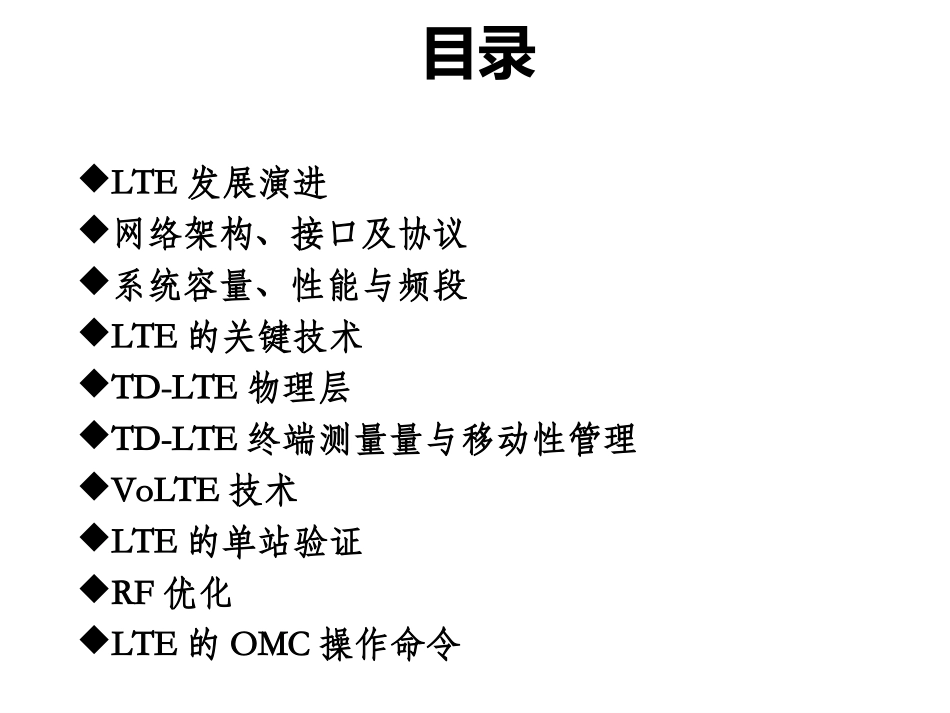

目录LTE发展演进网络架构、接口及协议系统容量、性能与频段LTE的关键技术TD-LTE物理层TD-LTE终端测量量与移动性管理VoLTE技术LTE的单站验证RF优化LTE的OMC操作命令LTE的发展演进移动通信技术的演进路线TDMA/CDMA/OFDM系统速率的演进无线蜂窝制式GSM（EDGE）CDMA20001XRelease0下行速率473.6kbps153kbps上行速率118kbps153kbps无线蜂窝制式CDMA2000TD-SCDMAWCDMA(EVDORA)(HSPA)(HSPA)下行速率3.1Mbps2.8Mbps14.4Mbps上行速率1.8Mbps2.2Mbps5.76Mbps无线蜂窝制式TD-LTEFDD-LTE下行速率100Mbps150Mbps上行速率50Mbps50Mbps无线网络3GPP标准的演进LTE的主要设计目标LTE的特点优势TD-LTE网络架构与协议GSM网络结构图WCDMAR5网络结构GSM/GPRSBSSBTSBSCNodeBRNCPCUUTRANSCPSMSSCEHLR/AUC/HSSSGSNCGBGGGSNGPRSbackboneMGWMGWVMSCServerGMSCServerIP/ATMBackboneCSdomainPSdomainIu-CSIu-PSIPbackboneMRFPIMSdomainMGWP-CSCFS-CSCFMGCFMRFCSS7PSTN/PLMNInternet,IntranetTD-LTE网络结构（2）TD-LTE网络结构（1）E-UTRAN网络结构网络实体网络实体功能（1）eNB:无线资源管理：RRM负责对UE的上下行物理资源进行分配与调度；接入控制，移动性控制；数据压缩与保护：数据压缩在PDCP层完成；对RRC信令和用户数据进行加密，而且对RRC信令的完整性进行保护；路由选择：eNB要把信令传送到MME，把用户数据传送到S-GW；数据包分类和QoS策略执行。给上行数据打上标记，为QoS提供依据。网络实体功能（1）MME:NAS信令的处理与安全：主要处理EMM和ESM的相关信令，TA更新的管理和SAE承载管理，以及处理NAS信令的安全控制。S-GW和PDN-GW的选择：收到UE的连接请求后，选择合适的S-GW和PDN-GW进行连接（主要考虑UE的位置和网络的负载情况）；TA列表的管理与寻呼：寻呼消息的发送；IDLE状态的移动管理；MME之间的移动切换：鉴权与漫游；S-GW:终止由于寻呼原因产生的用户面数据包；支持UE移动产生的用户面切换；用户面数据的加密，路由与传输；PDN-GW:用户数据包的过滤与检查；用户IP的分配；合法监听网络实体功能（2）HSS:永久的中心用户数据库；包含认证中心AUC功能；为每个用户存储移动数据和服务数据PCRF:架构进行策略和计费控制；PCRF和PCEF是PCC架构中的两个重要功能模块，PCRF主要根据相关信息和一定的决策算法完成决策；PCEF具体执行相关的决策。华为基站设备华为3900系列产品形态主要由三个基本模块组成：BBU3900(基带单元)RRU（远端射频模块单元）RFU（宏基站射频单元）以上三种基本单元可以组成机柜式宏基站（BBU+RFU），分布式宏基站（BBU+RRU），小基站（BBU+RRU）等，以适用不同场景，低成本，快速建网。华为基站设备华为基站设备华为基站RRU3832设备华为基站BTS3900设备华为基站BBU3900设备华为基站设备室外安装宏基站的连接方式室内站点的改造方案耦合器华为终端华为E392：全球首款支持LTETDD/FDD/UMTS/GSM/CDMA的全制式多模数据卡华为E3276s：最高支持TD-LTE在20M带宽上下行最高112Mbps，上行10Mbps，此外支持移动/联通2G、联通3G，联通3G最高支持下行43.2Mbps，上行5.6Mbps华为E5375（MIFI）：华为E5375拥有TD-LTECat4与WiFi2x2等技术，最高下载速度可达150Mbps。整机采取横屏设计，机身整体由圆润的线条勾勒而成，优雅简约。支持TDD-LTE.FDD-LTE.TD-SCDMA.UMTS.GSM；极速上网，支持LTE网络，下载速率最高可达150Mbps；网络共享，最多支持10个WI-FI用户同时接入。OSI模型与TCP/IP协议的对比网元间的整体协议栈LTE/SAE的协议结构UMTS网络UE模式迁移3GPP各状态之间的变换TD-LTE中的承载无线承载分类•由于带宽增加，数据传输性能增强，LTE的RRC消息的数据携带能力显著提升；因此LTE中所有NAS消息可填充在RRC消息中携带传输，进一步精简了信令流程•NAS消息通过四条RRC消息传递：–ULInformationTransfer和DLInformationTransfer（由SRB2承载，SRB2未建立时由SRB1承载）–RRCConnectionSetupComplete和RRCConnectionReconfiguration（由SRB1承载）–RRCConnectionSetupComplete（只携带NAS的初始直传消息）根据...
