离心泵检修规程的质量标准VIP专享

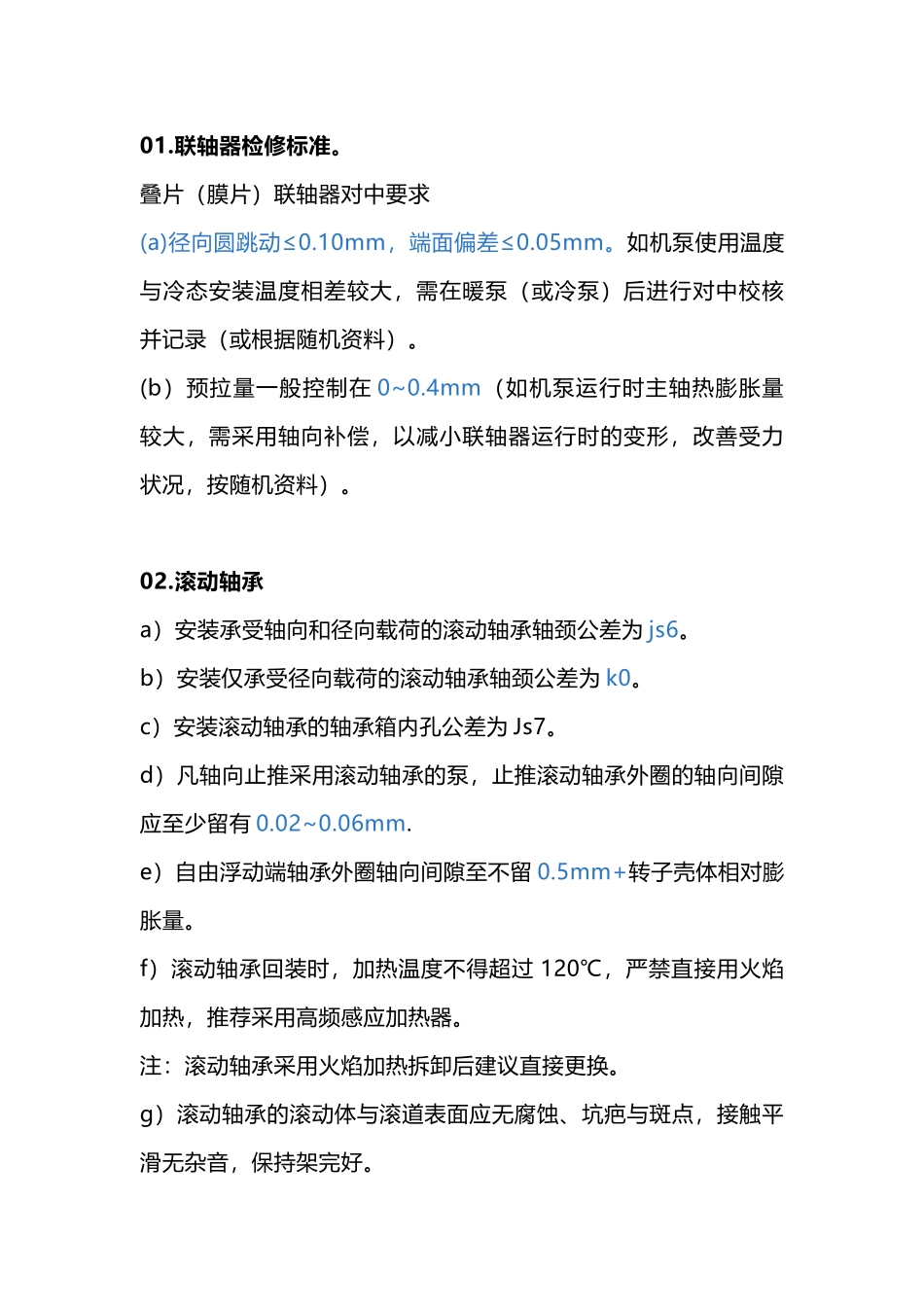

01.联轴器检修标准。叠片（膜片）联轴器对中要求(a)径向圆跳动≤0.10mm，端面偏差≤0.05mm。如机泵使用温度与冷态安装温度相差较大，需在暖泵（或冷泵）后进行对中校核并记录（或根据随机资料）。(b）预拉量一般控制在 0~0.4mm（如机泵运行时主轴热膨胀量较大，需采用轴向补偿，以减小联轴器运行时的变形，改善受力状况，按随机资料）。02.滚动轴承a）安装承受轴向和径向载荷的滚动轴承轴颈公差为 js6。b）安装仅承受径向载荷的滚动轴承轴颈公差为 k0。c）安装滚动轴承的轴承箱内孔公差为 Js7。d）凡轴向止推采用滚动轴承的泵，止推滚动轴承外圈的轴向间隙应至少留有 0.02~0.06mm.e）自由浮动端轴承外圈轴向间隙至不留 0.5mm+转子壳体相对膨胀量。f）滚动轴承回装时，加热温度不得超过 120℃，严禁直接用火焰加热，推荐采用高频感应加热器。注：滚动轴承采用火焰加热拆卸后建议直接更换。g）滚动轴承的滚动体与滚道表面应无腐蚀、坑疤与斑点，接触平滑无杂音，保持架完好。03.滑动轴承a）滑动轴瓦各部件应无裂纹及损伤，用煤油清洗视情况渗透检查。b) 径 向 轴 瓦 瓦 背 紧 力 （ 轴 瓦 与 轴 瓦 压 盖 的 过 盈 量 ） 一 般 为0~0.02mm（轴承衬为球面的除外），下轴承衬与轴承座接触应均匀，接触面积达 60%以上且沿轴向分布均匀，轴承衬不许加垫片。c）径向轴瓦合金层与轴承衬应结合牢固，合金层表面不得有气孔、夹渣、裂纹、剥离等缺陷。d）用涂色法检查径向轴瓦接触面积，应在轴瓦中下部 60°~90°内接触，且沿轴向分布均匀，轴瓦水平剖分面自由状态下间隙不得大于 0.03mm，各螺栓、定位销应无划痕和变形。e）径向轴颈与下瓦接触角 60°~90°，接触点不少于 2~3 点/Cm²瓦背接触面积 60%以上。f）轴瓦侧间隙对于圆瓦在水平中分面上的两侧间隙各为顶部间隙的一半，对于椭圆瓦在水平中分面上的两侧间隙各为顶部间隙。注：对于离心泵来说一般是圆瓦,具体需按泵厂说明书执行。g）检查推力轴承瓦块巴氏合金应无裂纹、拉毛、划痕、偏磨等现象，单块瓦块厚度差≤0.01mm，瓦块背部承力面应光滑干净，瓦块装配后应摆动自由，如需更换止推瓦块时，原则上应成套更换。h）检查止推轴承安装调整套与隔离轴套的两端面的平行度及与轴心的垂直度，其允许偏差≤0.02mm。i）止推轴承箱回装时，应检查主推瓦承力面与轴心的垂直度，其允许偏差<0.02mm。j）推力轴瓦间隙一般要求在 0.25~0.35mm，具体参考泵厂说明书。04.转子...
