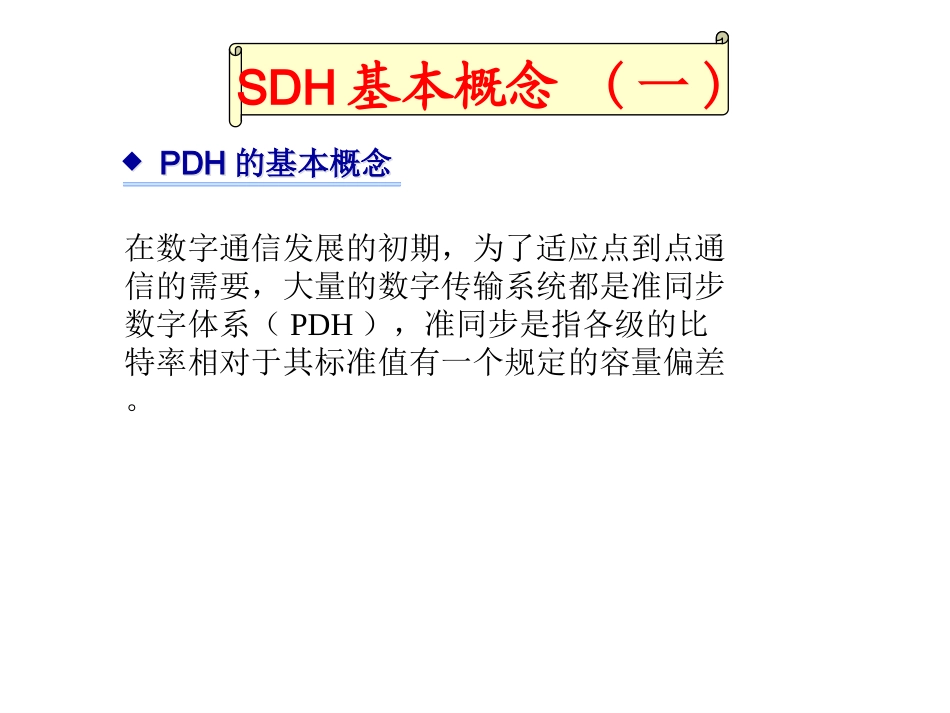

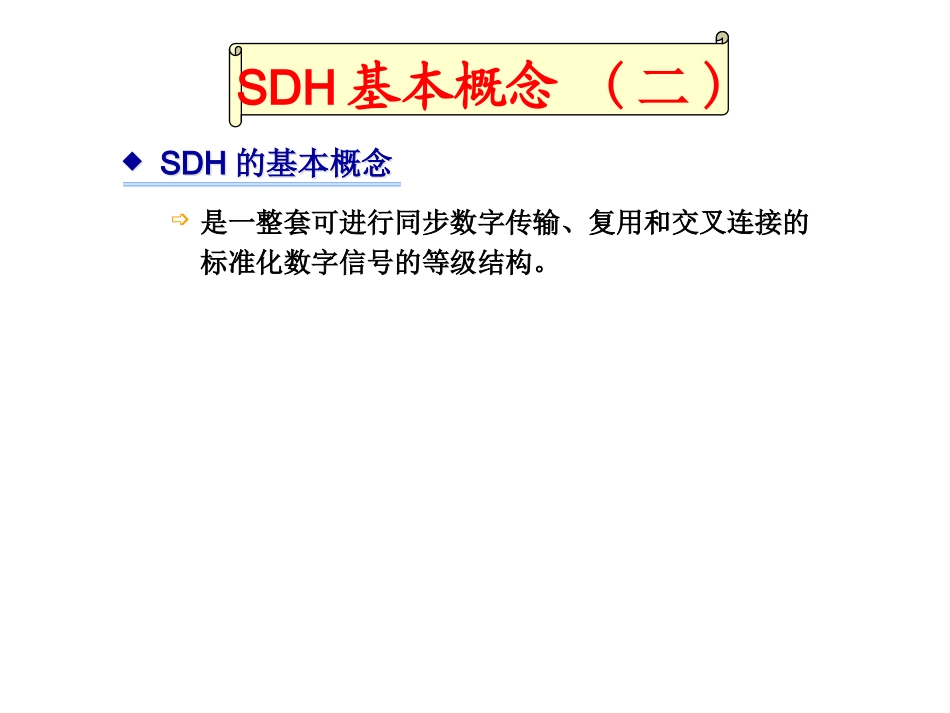

理论基础PDH的基本概念PDH的基本概念SDH基本概念(一)在数字通信发展的初期，为了适应点到点通信的需要，大量的数字传输系统都是准同步数字体系（PDH），准同步是指各级的比特率相对于其标准值有一个规定的容量偏差。SDH的基本概念SDH的基本概念是一整套可进行同步数字传输、复用和交叉连接的标准化数字信号的等级结构。SDH基本概念(二)SDH基本概念(三)三、SDH基本概况1.等级与速率等级STM-1STM-4STM-16STM-64速率（Mb/s）155.520622.0802488.3209953.280含2M数量6325210084032¸´ÓÃSTM-N´«ÊäSDH´«ÊäÍøÂç´«ÊäSTM-N½â¸´ÓÃÐÅÏ¢°üPDH/FDDI/ATM/IPÐźŴò°üÐÅÏ¢°üPDH/FDDI/ATM/IPÐźŲð°üSDH的工作方式SDH的工作方式SDH基本概念(四)2.SDH设备.终端复用器TM在线形网的端站，把PDH/SDH支路信号复用成SDH线路信号，或反之。PDH支路信号SDH支路信号OAM线路信号STM-NTMSDH基本概念(五).分插复用器ADM设在网络的中间局站，完成直接上、下电路功能。PDH支路信号SDH支路信号OAM东侧线路信号西侧线路信号STM-NSTM-NADMSDH基本概念(六).再生器REG设在网络的中间局站，目的是延长传输距离，但不能上、下电路。OAM东侧线路信号西侧线路信号STM-NSTM-NREGSDH基本概念(七)3.SDH网络拓扑.线形网TMADMADMTMREG.树形网TMADMADMTMREGADMTMSDH基本概念(八).环形网ADMADMADMADMSDH基本概念(九).枢纽网TMDXCADMTMREGADMTMTMADMTMTMSDH基本概念(十).网状网ADMADMADMADM帧结构与段开销(一)9×270×N字节13459SOHSTM-N净负荷(含POH)传输方向9×N9×N261×N261×N270×N270×N列列SOHSOH：段开销AUPTR：管理单元指针POH：通道开销AUPTRT=125s复用与映射(一)一、SDH复用特点1、字节间插复用各支路信号按字节顺序进行间插排列以形成更高速率的信号；各支路信号在帧中的位置固定，可直接提取/接入。2、净负荷指针技术用软件指针指示净负荷在帧中的位置；允许支路信号速率有差异（可进行速率调整）；不使用125s缓存器，避免滑动损伤。复用与映射(二)二、参与复用与映射的单元虚容器VC是用来支持SDH通道层连接的信息结构。VC是由信息容器C加上通道开销POH构成。种类VC-12VC-3VC-4装载信号种类2Mb/s34/45Mb/s2/34/45/140Mb/s结构9行4列–19行85列9行261列速率（Mb/s）2.24048.960150.336复用与映射(三)AUGTUG-2VC-3C-3C4TU-12VC-12C-12140M34M/45M2M指针处理映射复用校准×N×7×3×3TUG3STM-NAU-4VC-4TU-3×1三、我国规范的SDH复用与映射结构×1复用与映射(四)五、映射1.何谓映射映射就是在SDH网络边界把各种业务信号适配进相应的虚容器。如：把2Mb/s信号适配进VC-12；把34（或45）Mb/s信号适配进VC-3；把140Mb/s信号适配进VC-4。同步复用设备(一).内部定时方式当外同步定时与提取定时不能正常工作时，设备转入内部定时工作方式。A).保持模式设备模拟它在24小时以前存储的同步记忆信息来维持设备的同步状态；其精度要求为：0.37ppm。B).自由运行模式超过24小时以后，设备内部存储的同步记忆信息已经用完，此时利用其内部的振荡器产生的信号作为同步信号；其精度要求为：4.6ppm。同步复用设备(五)1、线路接口完成线路信号STM-N的光-电转换；进行管理单元的指针处理；生成/终结段开销。2、交叉矩阵按需求对线路信号或支路信号中的高阶VC或低阶VC进行交叉连接，实现线路-线路、线路-支路、支路-支路间的交叉连接；满足上、下电路等功能。3、支路接口在局站完成上、下业务信号。支路接口有2M、34M、45M、140M、155M等种类；对于SDH支路接口还有光、电之分。4、定时单元对内：向设备的各单元提供定时信号。对外：或跟踪外同步定时信号；或从线（支）路信号中提取定时；或以保持/自由运行方式提供定时。同步复用设备(六)同步复用设备(七)5、通信与控制单元采集设备各单元的数据；通过DCC通道传到网关，然后由网关提供给网管系统；另一方面，接收网管系统的命令并执行。6、公务单元提供公务联络电话。SDH传送网(一)1.拓扑结构.线形网网络中的所有节点一一相连，并且首尾开放，又称链型网。结构简单、经济。.星型网网络中的某...
