变阻器习题含答案

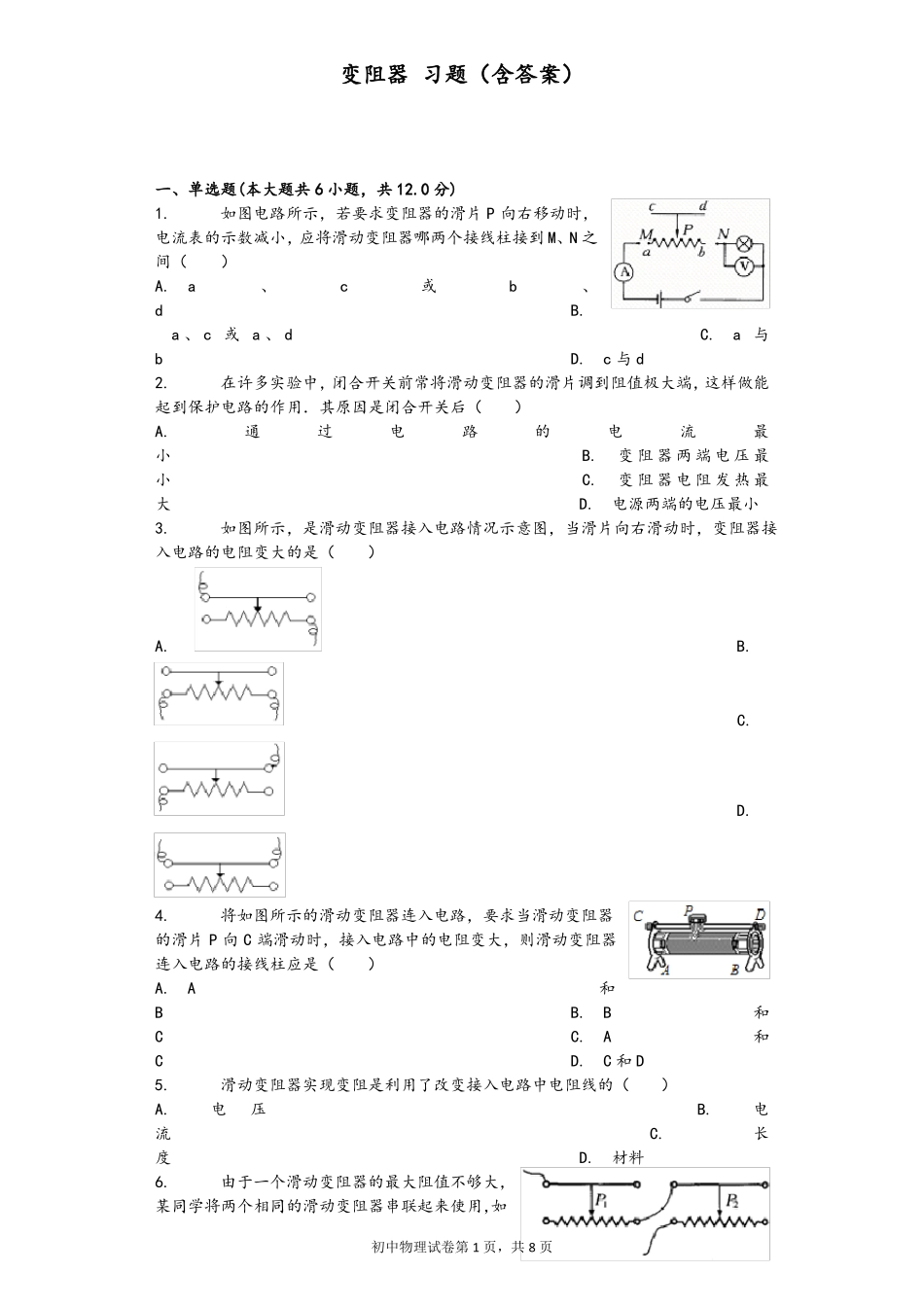

变阻器 习题（含答案）一、单选题(本大题共 6 小题，共 12.0 分)1.如图电路所示，若要求变阻器的滑片 P 向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到 M、N 之间（）A.a、c或b、dB.a 、 c 或 a 、 dC.a 与bD.c 与 d2.在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后（）A.通过电路的电流最小B.变 阻 器 两 端 电 压 最小C.变 阻 器 电 阻 发 热 最大D.电源两端的电压最小3.如图所示，是滑动变阻器接入电路情况示意图，当滑片向右滑动时，变阻器接入电路的电阻变大的是（）A.B.C.D.4.将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片 P 向 C 端滑动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A.A和BB.BCC.ACD.C 和 D5.滑动变阻器实现变阻是利用了改变接入电路中电阻线的（）A.电压B.流C.度D.材料6.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如初中物理试卷第 1 页，共 8 页和和电长图，要使两个滑动变阻器阻值最大，滑片 P1、P2的位置应同时满足（）A.P1在最右端，P2在最左端B.P1在最左端，P2在最右端C.P1在最左端，P2在最左端D.P1在最右端，P2在最右端二、填空题(本大题共 13 小题，共 26.0 分)7.如图所示的电阻箱的示数是 ______ Ω．8.如图所示，一个铭牌标有“50Ω1.5A”的滑动变阻器，表明此滑动变阻器的变化范围是 ______ Ω，“1.5A”表示 ______ ．为保护电路中的无件应将其 ______ 联接入电路，正确接法是把 ______ 、 ______ 、 ______ 、 ______接线柱接入电路中．9.滑动变阻器的原理是 ______ ．10.小瑞家音箱的音量旋钮无法调节音量了，爱动手的他检查电路后发现是音量电位器坏了，于是他从电子市场上买来了一个同样型号的电位器（如图所示），这种电位器是通过改变接入电路中电阻体的______ 来改变电路中的电阻的；小瑞同学焊接时，将A、B 两接线柱将入电路中，则当顺时针旋转音量旋钮时，音箱发出声音的音量将 ______ （选填“变大”、“变小”或不变）．11.如图所示的变阻器叫 ______ ，此时连入电路的电阻是 ______ Ω．12.如图所示的电阻箱接入电路的电阻是 ______ Ω．13.如 图所示，电阻箱的示数 是______ Ω．14.滑动变阻器是靠改变接入电路中电阻丝的 ______ 来改变电阻，从而改变电路...
