吊钩可视化说明书NHTJQ6L3000

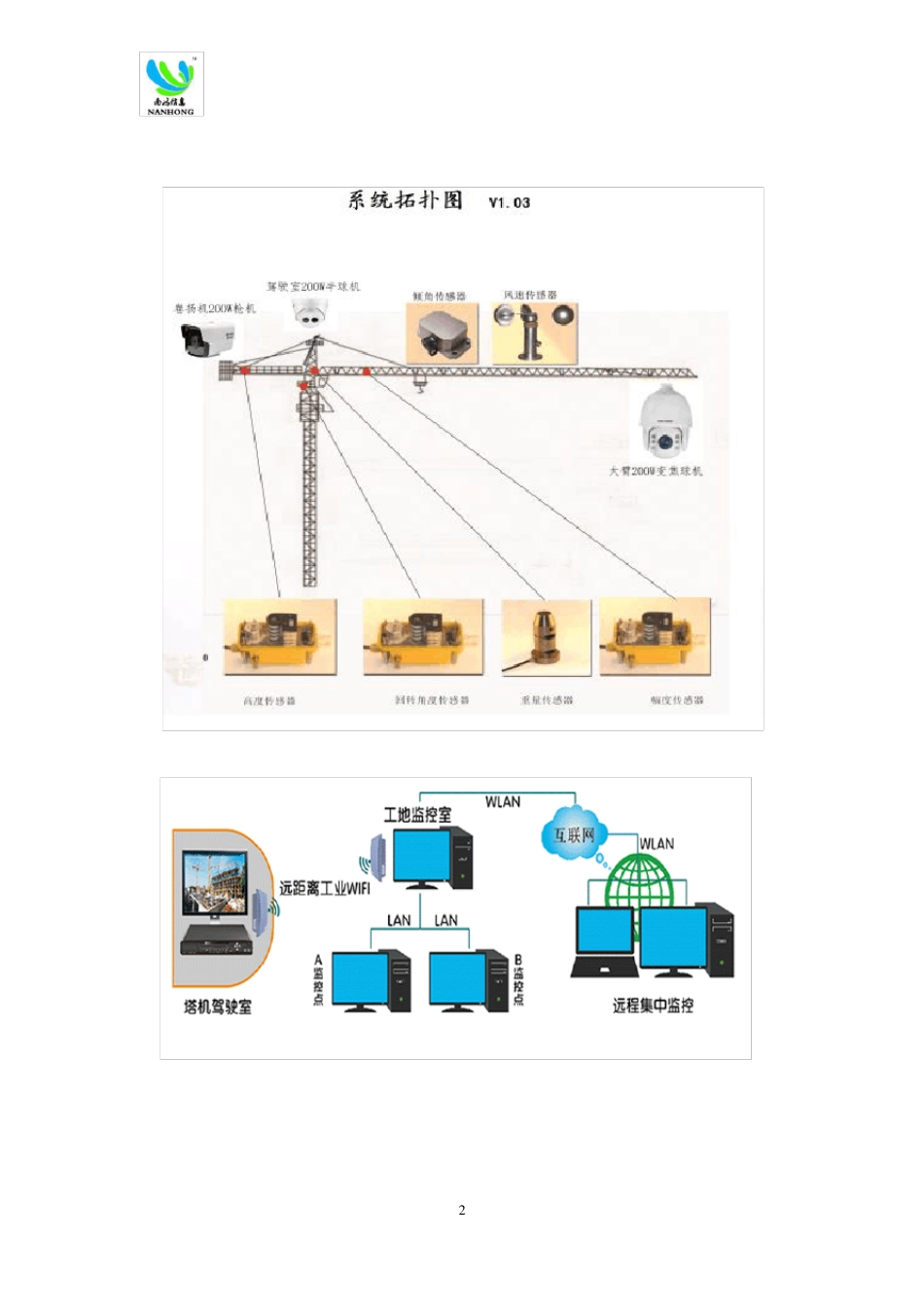

NH-TJQ-6L-3000塔机安全监控防碰撞管理系统文档版本：V1.0312目录1. 介绍........................................................................................................42. 配置........................................................................错误!未定义书签。3. 技术参数................................................................................................34. 设备安装................................................................................................45. 塔机视频引导系统调试 .......................................................................56. 保修说明................................................................................................531、介绍NH-TJQ-6L-3000 塔吊可视化+防碰撞塔机安全监控管理系统是集互联网技术、传感器技术、嵌入式技术、数据采集储存技术、数据库技术等高科技应用技术为一体的综合性新型仪器。该仪器能实现多方实时监管、区域防碰撞、塔群防碰撞、实时报警、实时数据无线上传及记录、数据黑匣子、精准吊装、塔机远程网上备案登记等功能，特别是该仪器的后台着重加强了监管部门对塔机的管理备案程序，是新形势下，主管部门和各工地业主人性化服务，高效执法的有效手段。本系统由塔机安全监控管理系统主机和远程监测管理平台组成。主机安装在工地现场塔机上，并连接幅度、高度、回转、重量、倾角、风速等传感器;主机 12 英寸，显示屏能人性化显示工地现场塔机运行状况；无线网络能把塔机的各种健康参数实时上传到远程监测管理平台。远程监测管理平台开设不同权限的用户，可实现特定权限下的查看和管理。通过该平台可以实现塔机网上申报、建机科经办审核、建管处审批、监控登记、实时监控、统计分析等各项功能。便于工地现场管 理部门及安监机构对塔机进行实时在线监管、安全状况分析、塔机网上备案和登记情况、塔机开工统计、塔机地理位置显示和历史数据分析等。2. 配置NH-TJQ-6L-3000 可视化+六限位名称工控主机 A工控主机 B显示器大臂摄像头卷扬机摄像头驾驶室摄像头幅度传感器高度传感器回转传感器重量传感器倾角传感器风速传感器其他配件单位台台台台台台台台台台台台套数量1111111111111规格参数采集六限位数据，友好大屏触摸按键调整参数采集 A 主机数据并集成三台视频数据储存并远传12 寸高彩显...
