含滑动变阻器、电容器的电路

含滑动变阻器、电容器的电路_第1页
1/6
含滑动变阻器、电容器的电路_第2页
2/6
含滑动变阻器、电容器的电路_第3页
3/6

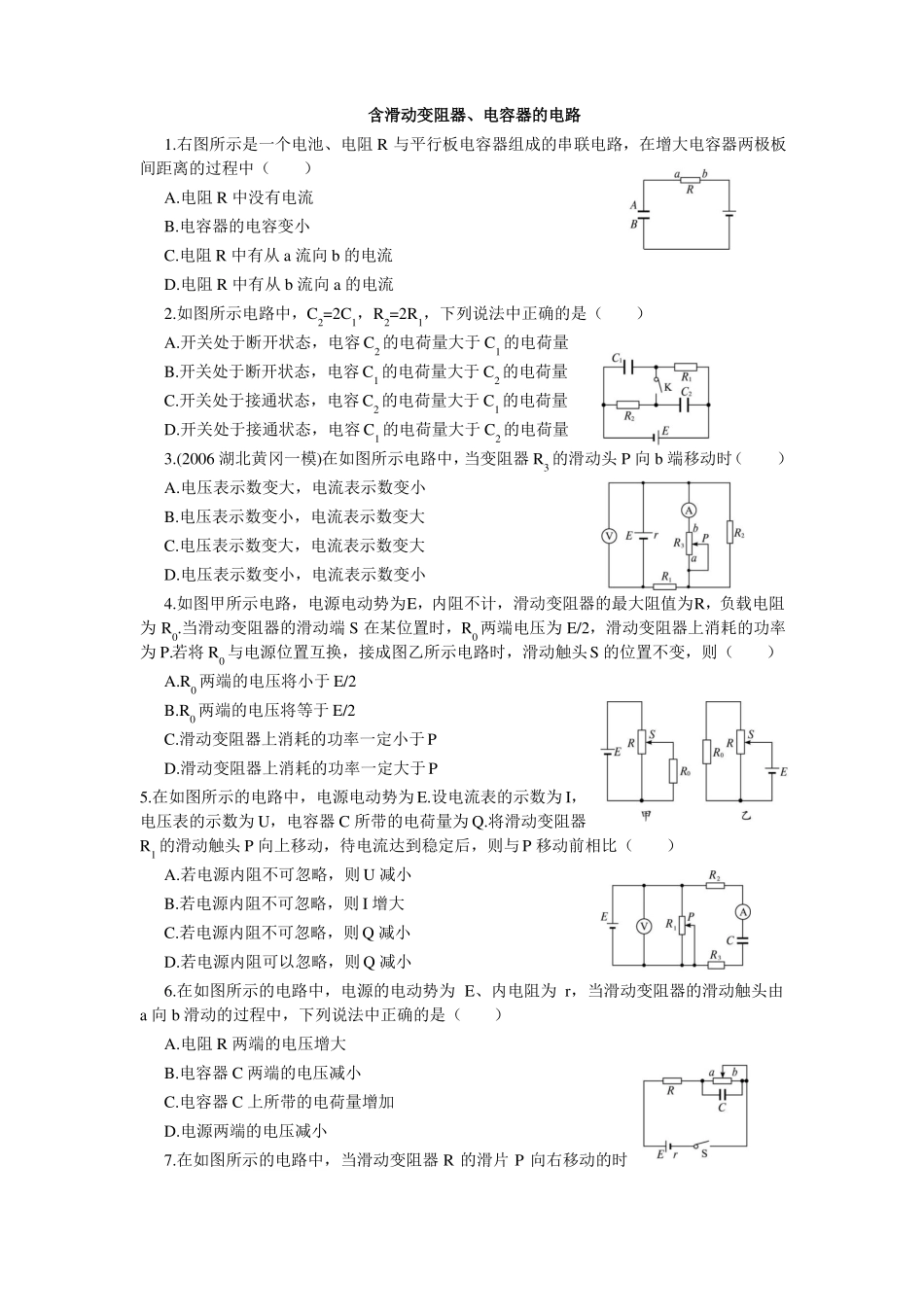

含滑动变阻器、电容器的电路1.右图所示是一个电池、电阻 R 与平行板电容器组成的串联电路,在增大电容器两极板间距离的过程中()A.电阻 R 中没有电流B.电容器的电容变小C.电阻 R 中有从 a 流向 b 的电流D.电阻 R 中有从 b 流向 a 的电流2.如图所示电路中,C2=2C1,R2=2R1,下列说法中正确的是()A.开关处于断开状态,电容 C2 的电荷量大于 C1 的电荷量B.开关处于断开状态,电容 C1 的电荷量大于 C2 的电荷量C.开关处于接通状态,电容 C2 的电荷量大于 C1 的电荷量D.开关处于接通状态,电容 C1 的电荷量大于 C2 的电荷量3.(2006 湖北黄冈一模)在如图所示电路中,当变阻器 R3 的滑动头 P 向 b 端移动时()A.电压表示数变大,电流表示数变小B.电压表示数变小,电流表示数变大C.电压表示数变大,电流表示数变大D.电压表示数变小,电流表示数变小4.如图甲所示电路,电源电动势为E,内阻不计,滑动变阻器的最大阻值为R,负载电阻为 R0.当滑动变阻器的滑动端 S 在某位置时,R0 两端电压为 E/2,滑动变阻器上消耗的功率为 P.若将 R0 与电源位置互换,接成图乙所示电路时,滑动触头S 的位置不变,则()A.R0 两端的电压将小于 E/2B.R0 两端的电压将等于 E/2C.滑动变阻器上消耗的功率一定小于 PD.滑动变阻器上消耗的功率一定大于 P5.在如图所示的电路中,电源电动势为 E.设电流表的示数为 I,电压表的示数为 U,电容器 C 所带的电荷量为 Q.将滑动变阻器R1 的滑动触头 P 向上移动,待电流达到稳定后,则与 P 移动前相比()A.若电源内阻不可忽略,则 U 减小B.若电源内阻不可忽略,则 I 增大C.若电源内阻不可忽略,则 Q 减小D.若电源内阻可以忽略,则 Q 减小6.在如图所示的电路中,电源的电动势为 E、内电阻为 r,当滑动变阻器的滑动触头由a 向 b 滑动的过程中,下列说法中正确的是()A.电阻 R 两端的电压增大B.电容器 C 两端的电压减小C.电容器 C 上所带的电荷量增加D.电源两端的电压减小7.在如图所示的电路中,当滑动变阻器 R 的滑片 P 向右移动的时候,则()A.电流表示数减小,同时 L1 灯变亮B.电流表示数增大,同时 L2 灯变暗C.电压表 V1 示数减小,同时 L2 灯变亮D.电压表 V2 示数减小,电流表示数增大8.如图所示电路,电源有不可忽略的电阻,R1、R2、R3 为三个可变电阻,电容器 C1、C2所带电荷量分别为 Q1 和 Q2,下面的判断正确的是()A...
